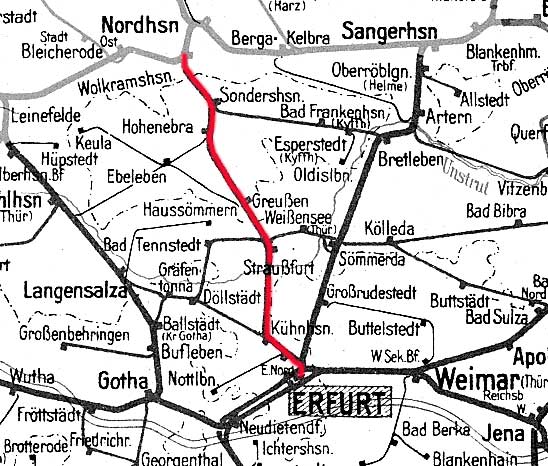

Auszug Streckenkarte 1938
Quelle: [1]
Bereich Erfurt, Abzw Elo, Abzw Eln und Abzw El um 1995
Quelle: Schematischer Lageplan (bearbeitet)
|
Fehllänge Im Bereich des Bahnhofes Straußfurt existiert eine Fehllänge von 6 m. Der Abstand zwischen den Steinen km 44,3 und km 44,4 beträgt nur 94 m. In Lageplänen existiert die Angabe: km 44,316 = km 44,333 Wo die Fehlkilometrierung heute liegt, muss noch geklärt werden. |
Stand der Kilometrierung: 1927
Wolkramshausen 0,0 - Sondershausen 12,03 - Straußfurt 44,99 - Erfurt Nord 65,25 - Erfurt Hbf 71,15
| Wolkramshausen | 0,0 | km 105,29 der Strecke Halle (Saale) Hbf - Blankenheim Trennungsbf - Sangerhausen - Nordhausen - Leinefelde - Eichenberg - Hann Münden |
| Rbd Kassel | ||
| Rbd Grenze | 0,30 | |
| Rbd Erfurt | ||
| Kleinfurra | 3,44 | |
| Großfurra | 7,05 | |
| Glückauf | 9,11 | |
| Sondershausen | 12,03 | km 30,88 der Strecke Bretleben 0,0 - Sondershausen 30,88 |
| Bk Geschling | 15,87 | |
| Hohenebra | 19,25 | km 0,0 der Strecke Hohenebra 0,0 - Ebeleben 8,70 |
| Hohenebra Ort | 21,79 | |
| Niederspier | 25,05 | |
| Wasserthaleben | 30,73 | |
| Greußen Reichsb | 35,77 | km 0,00 der Strecke Greußen 0,0 - Ebeleben 17,86 - Keula (Thür) 37,09 |
| Gangloffsömmern | 40,73 | |
| Straußfurt | 44,99 | km 32,15 der Strecke Ballstädt (Kr Gotha) 0,0 - Gräfentonna 6,16 - Döllstädt 12,04 - Straußfurt 32,15 |
| km 0,0 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt Reichsb 35,10 - Großheringen 52,76 | ||
| Bk Henschleben | 48,53 | |
| Ringleben-Gebesee | 52,14 | |
| Walschleben | 56,16 | |
| Kühnhausen | 60,08 | km 0,0 der Strecke Künhausen 0,0 - Döllstädt 13,90 |
| Erfurt-Gispersleben | 62,27 | |
| Erfurt Nord | 65,25 | km -0,4 der Strecke Erfurt Nord -0,4 - Nottleben 21,24 |
| Abzw Eln | 66,78 | |
| ► | abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El - Erfurt Gbf, Stellwerk Eo mit weiterlaufender Kilometrierung (Güterzugeinfahrgleis) | |
| ► | abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El mit weiterlaufender Kilometrierung (Güterzugausfahrgleis) | |
| Erfurt Hbf | 71,15 | km 108,35 der Strecke Halle (Saale) Hbf - Erfurt Hbf - Bebra - Guntershausen |
| km 69,83 der Strecke Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,45 - Erfurt Hbf 69,83 |
Stand der Kilometrierung: 1939
Wolkramshausen 0,0 - Sondershausen 12,03 - Straußfurt 44,99 - Erfurt Nord 65,25 - Erfurt Hbf 71,15
| Wolkramshausen | km der Strecke Halle (Saale) Hbf - Blankenheim Trennungsbf - Sangerhausen - Nordhausen - Leinefelde - Eichenberg - Hann Münden | |
| Rbd Kassel | ||
| Rbd Grenze | 0,30 | |
| Rbd Erfurt | ||
| Kleinfurra | 3,44 | |
| Großfurra | 7,05 | |
| Glückauf | 9,11 | |
| Sondershausen | 12,03 | km 30,88 der Strecke Bretleben 0,0 - Sondershausen 30,88 |
| Bk Geschling | 15,87 | |
| Hohenebra | 19,25 | km 0,0 der Strecke Hohenebra 0,0 - Ebeleben 8,70 |
| Hohenebra Ort | 21,79 | |
| Niederspier | 25,05 | |
| Wasserthaleben | 30,73 | |
| Greußen Reichsb | 35,77 | km 0,00 der Strecke Greußen 0,0 - Ebeleben 17,86 - Keula (Thür) 37,09 |
| Gangloffsömmern | 40,73 | |
| Straußfurt | 44,99 | km 32,15 der Strecke Ballstädt (Kr Gotha) 0,0 - Gräfentonna 6,16 - Döllstädt 12,04 - Straußfurt 32,15 |
| km 0,0 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt Reichsb 35,10 - Großheringen 52,76 | ||
| Bk Henschleben | 48,53 | |
| Ringleben-Gebesee | 52,14 | |
| Walschleben | 56,16 | |
| Kühnhausen | 60,08 | km 0,0 der Strecke Künhausen 0,0 - Döllstädt 13,90 |
| Erfurt-Gispersleben | 62,27 | |
| Erfurt Nord | 65,25 | km -0,4 der Strecke Erfurt Nord -0,4 - Nottleben 21,24 |
| Abzw Eln | 66,78 | |
| ► | abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El - Erfurt Gbf, Stellwerk Eo mit weiterlaufender Kilometrierung (Güterzugeinfahrgleis) | |
| ► | abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El mit weiterlaufender Kilometrierung (Güterzugausfahrgleis) | |
| Erfurt Hbf | 71,15 | km 108,35 der Strecke Halle (Saale) Hbf - Erfurt Hbf - Bebra - Guntershausen |
| km 69,82 der Strecke Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,45 - Erfurt Hbf 69,82 |
Stand der Kilometrierung: 1967
Wolkramshausen 0,0 - Sondershausen 12,03 - Straußfurt 44,99 - Erfurt Nord 65,25 - Erfurt Hbf 71,15
| Wolkramshausen | 0,0 | km 105,29 der Strecke Halle (Saale) Hbf - Blankenheim Trennungsbf - Sangerhausen - Nordhausen - Leinefelde - Grenze DDR/BRD mit Streckenunterbrechung - Eichenberg - Hann Münden |
| Kleinfurra | 3,44 | |
| Großfurra | 7,05 | |
| Glückauf | 9,11 | |
| Sondershausen | 12,03 | km 30,88 der Strecke Bretleben 0,0 - Sondershausen 30,88 |
| Bk Geschling | 15,87 | |
| Hohenebra | 19,25 | km 0,0 der Strecke Hohenebra 0,0 - Ebeleben 8,70 |
| Hohenebra Ort | 21,79 | |
| Niederspier | 25,05 | |
| Wasserthaleben | 30,73 | |
| Greußen | 35,77 | km 0,0 der Strecke Greußen 0,0 - Ebeleben 17,86 - Keula (Thür) 37,09 |
| Gangloffsömmern | 40,73 | |
| Straußfurt | 44,99 | km 32,15 der Strecke Ballstädt (Kr Gotha) 0,0 - Streckenunterbrechung - Gräfentonna 6,16 - Döllstädt 12,04 - Straußfurt 32,15 |
| km 0,0 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt 35,10 - Großheringen 52,76 | ||
| Ringleben-Gebesee | 52,14 | |
| Walschleben | 56,16 | |
| Kühnhausen | 60,08 | km 0,0 der Strecke Künhausen 0,0 - Döllstädt 13,90 |
| Erfurt-Gispersleben | 62,27 | |
| Erfurt Nord | 65,25 | km -0,4 der Strecke Erfurt Nord -0,4 - Nottleben 21,24 |
| Abzw Eln | 66,78 | |
| ► | abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El - Erfurt Gbf, Stellwerk Eo mit weiterlaufender Kilometrierung (Güterzugeinfahrgleis) | |
| ► | abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El mit weiterlaufender Kilometrierung (Güterzugausfahrgleis) | |
| Erfurt Hbf | 71,15 | km 108,35 der Strecke Halle (Saale) Hbf - Erfurt Hbf - Grenze DDR/BRD - Bebra - Guntershausen |
| km 69,83 der Strecke Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,46 - Erfurt Hbf 69,83 |
Stand der Kilometrierung: 2011
Wolkramshausen 0,0 - Sondershausen 12,03 - Straußfurt 44,99 - Erfurt Nord 65,25 - Abzw Erfurt Dieselstraße 66,74 - Erfurt Hbf 71,07 [Streckenende (nicht Mitte EG)] (6302)
| Wolkramshausen | 0,00 | km 105,30 der Strecke Halle (Saale) Hbf 0,01 - Blankenheim Trennungsbf 46,61 - Sangerhausen 59,21 - Nordhausen 97,01 - Leinefelde 139,37 - Eichenberg 170,51 - Hann Münden 193,54 (6343) |
| Kleinfurra | 3,44 | |
| Großfurra | 7,05 | |
| Sondershausen-Glückauf | 9,12 | |
| Sondershausen | 12,03 | km 30,88 der Strecke Bretleben 0,0 - Streckenunterbrechung - Sondershausen-Jecha 26,45 - Sondershausen 30,88 (6725) |
| Hohenebra | 19,25 | km 0,0 der Strecke Hohenebra 0,0 - Ebeleben 8,87 (6718) |
| Hohenebra Ort | 21,75 | |
| Niederspier | 25,05 | |
| Wasserthaleben | 30,73 | |
| Greußen | 35,77 | |
| Gangloffsömmern | 40,73 | |
| Straußfurt | 44,99 | km 0,0 der Strecke Straußfurt 0,0 - Sömmerda 12,60 - Buttstädt 35,13 - Großheringen 52,77 (6721) |
| Ringleben-Gebesee | 52,15 | |
| Walschleben | 56,16 | |
| Kühnhausen | 60,07 | km 0,00 der Strecke Kühnhausen 0,0 - Döllstädt 13,90 (6715) = km 12,04 - Gräfentonna 6,16 (6714) = km 0,0 - Bad Langensalza 7,20 (6713) |
| Erfurt-Gispersleben | 62,27 | |
| Erfurt Nord | 65,25 | |
| Abzw Erfurt Dieselstraße | 66,74 | |
| ► | km 66,74 der abzweigenden Strecke Abzw Erfurt Dieselstraße 66,74 - Abzw Erfurt Leipziger Straße 67,86 - Erfurt Gbf Eo 70,45 (6292) mit weiterlaufender Kilometrierung | |
| Erfurt Hbf | 71,07 | Streckenende (nicht Mitte EG) |
| km 108,35 der Strecke Halle (Saale) Hbf -0,16 - Erfurt Hbf 108,35 - Bebra 210,36 - Baunatal-Guntershausen 254,65 (6340) | ||
| km 69,73 der Strecke Sangerhausen 0,0 - Sömmerda 44,87 - Erfurt Hbf 69,73 [Streckenende (nicht Mitte EG)] (6300) | ||
| km 191,08 der Strecke (Nürnberg Hbf) - Ebensfeld - Erfurt Hbf - Leipzig Hbf (5919) |

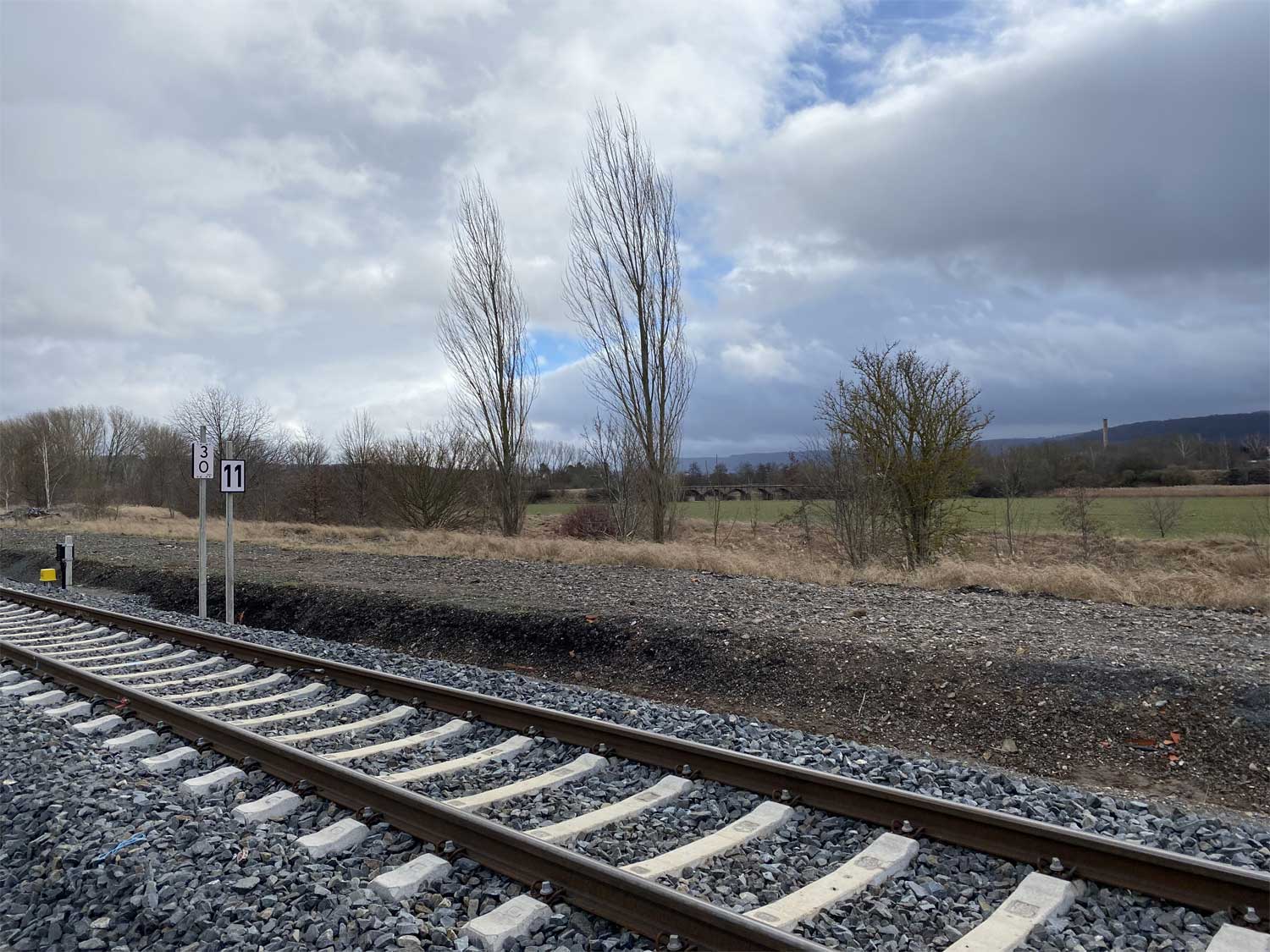

km 3,0 in Kleinfurra
Im Hintergrund die Brücke einer ehemaligen Anschlussbahn zu einem Schacht
Foto: Frank Poppe, 16.02.2022

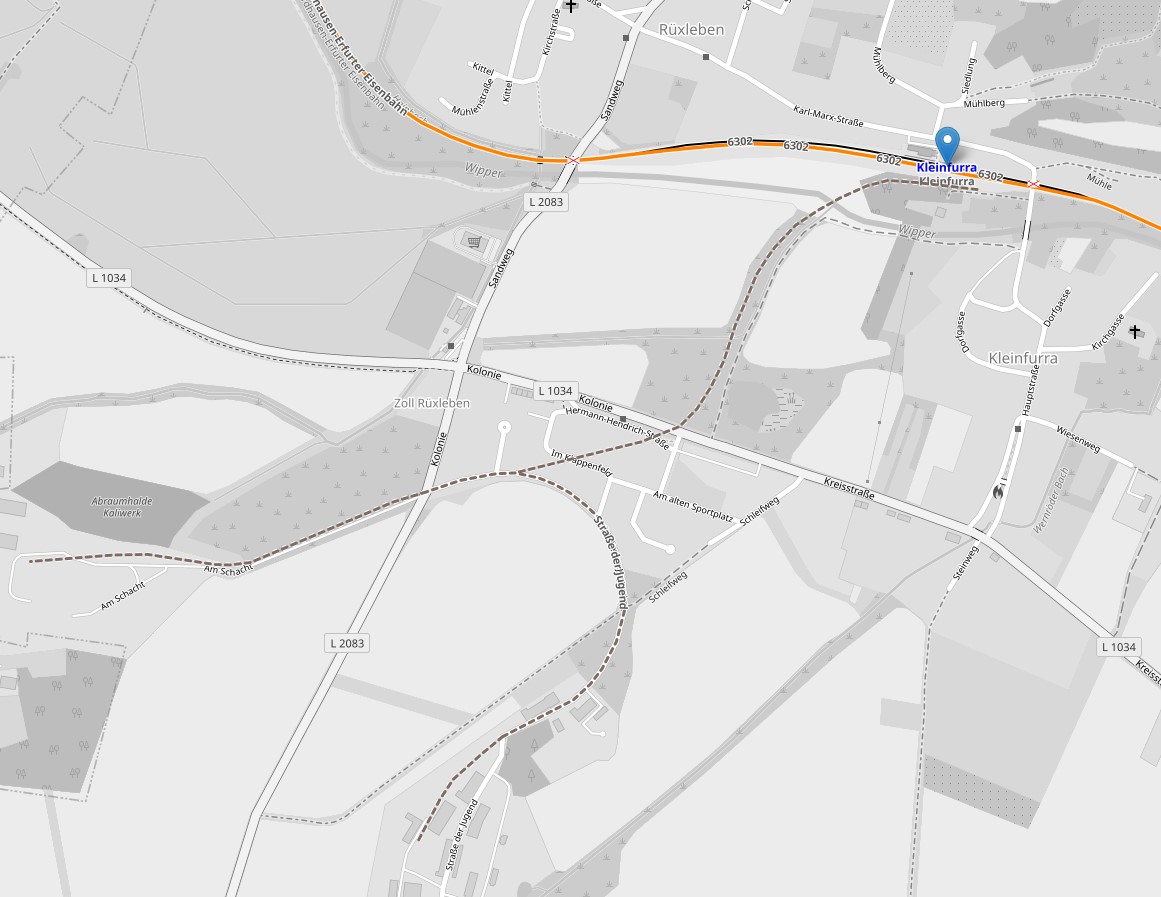

Auszug Streckenkarte
Quelle: Daten: © OpenStreetMap-Mitwirkende (ODbL), Grafik: OpenRailwayMap (CC-BY-SA 2.0)

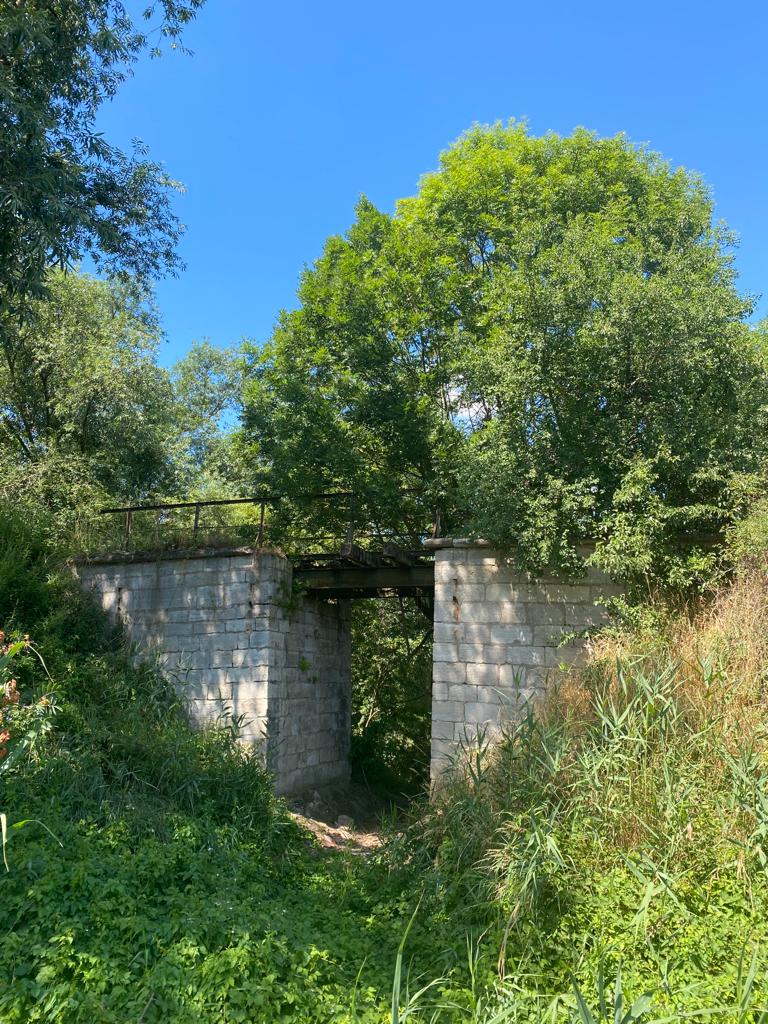

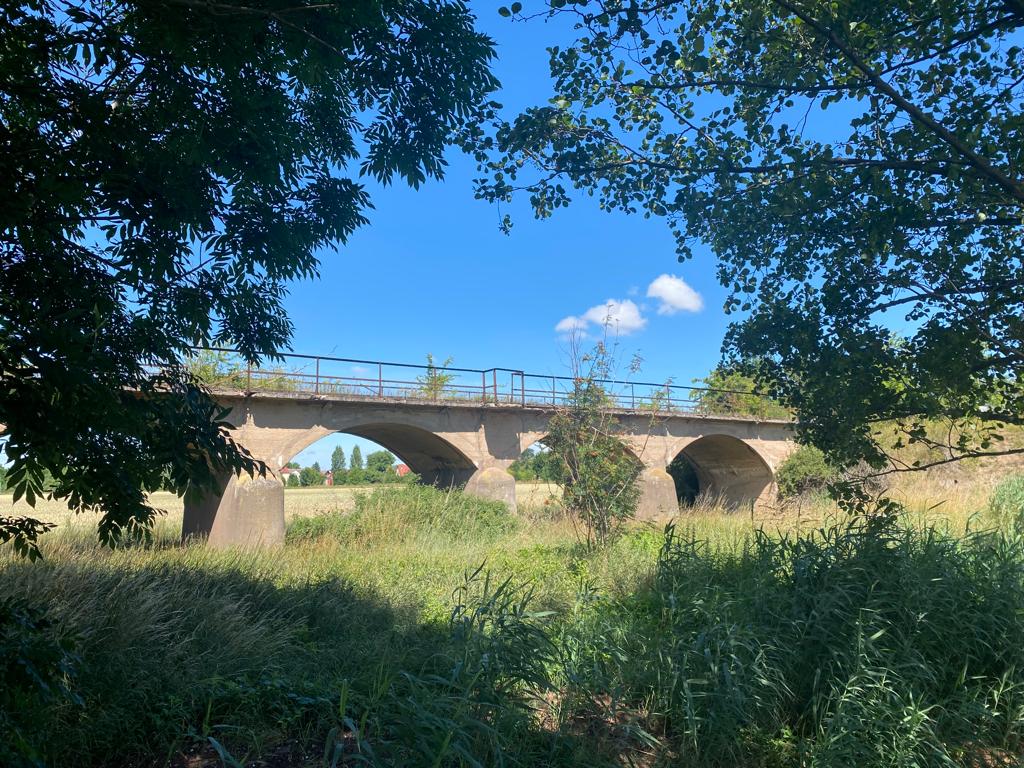

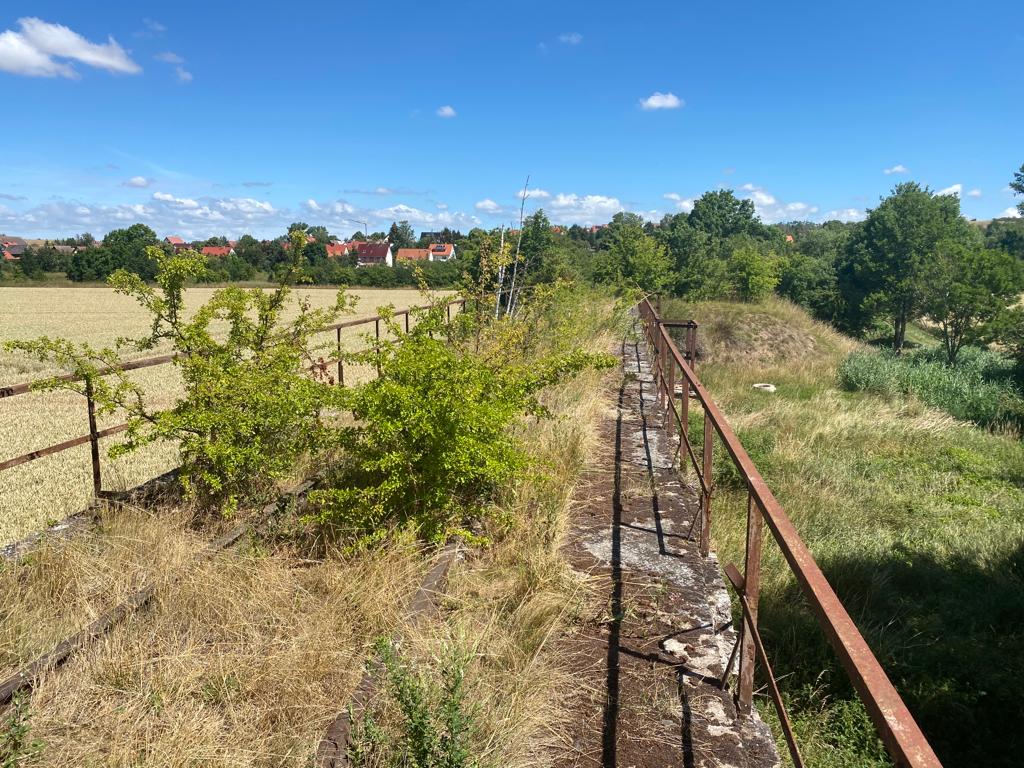

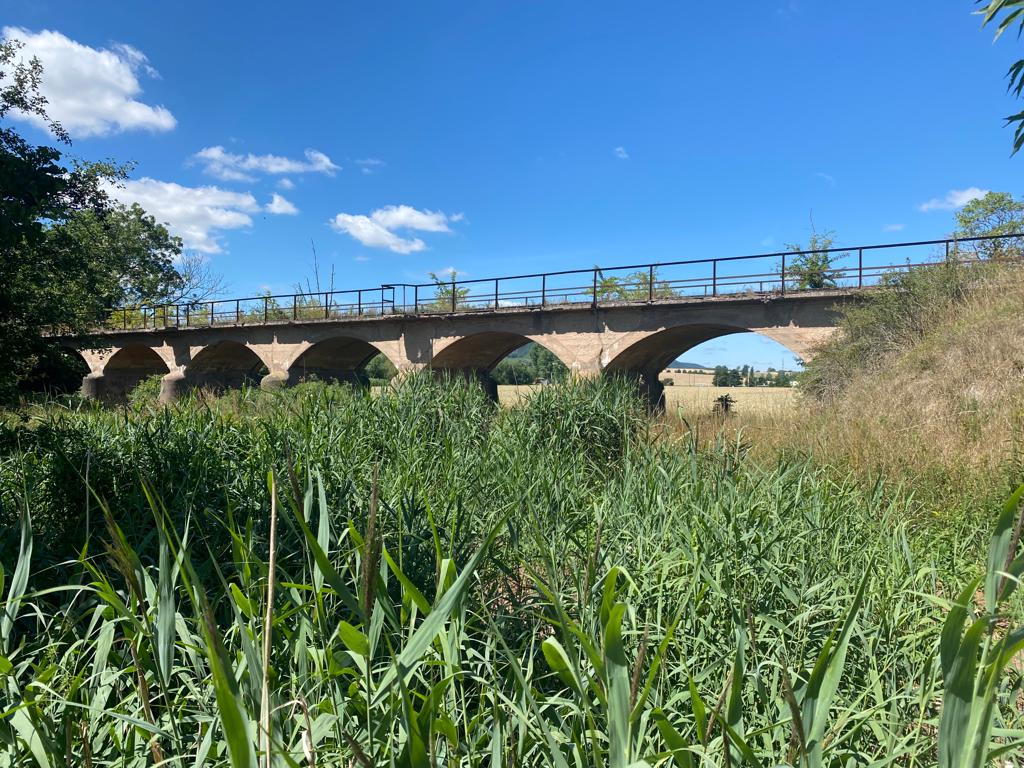

Anschlussbahn zum Schacht
Frank Poppe, 12.07.2022
Anschlussbahn zum Schacht
Frank Poppe, 12.07.2022
Anschlussbahn zum Schacht
Frank Poppe, 12.07.2022
Anschlussbahn zum Schacht
Frank Poppe, 12.07.2022

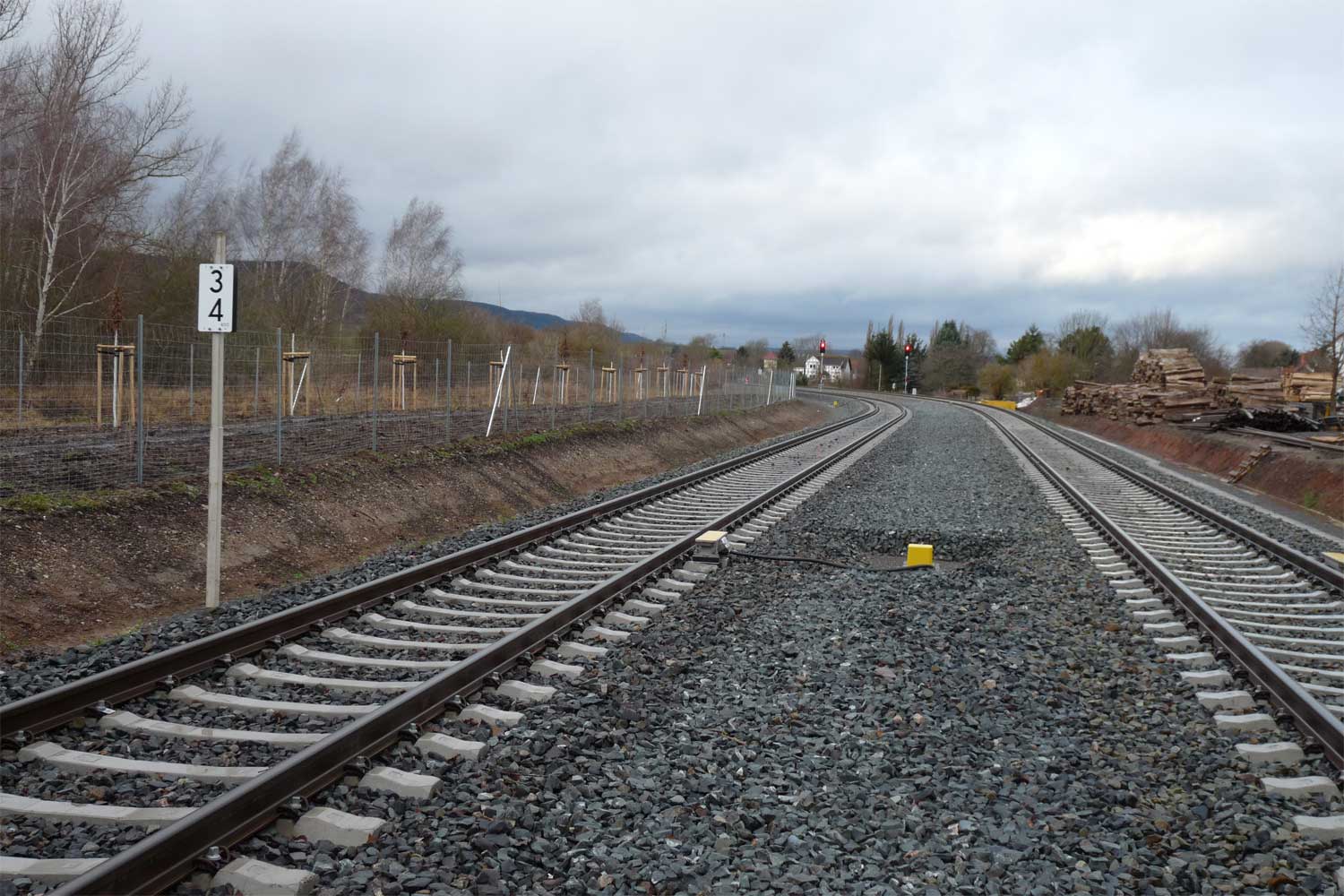

km 3,4 in Kleinfurra
Foto: Frank Poppe, 16.02.2022

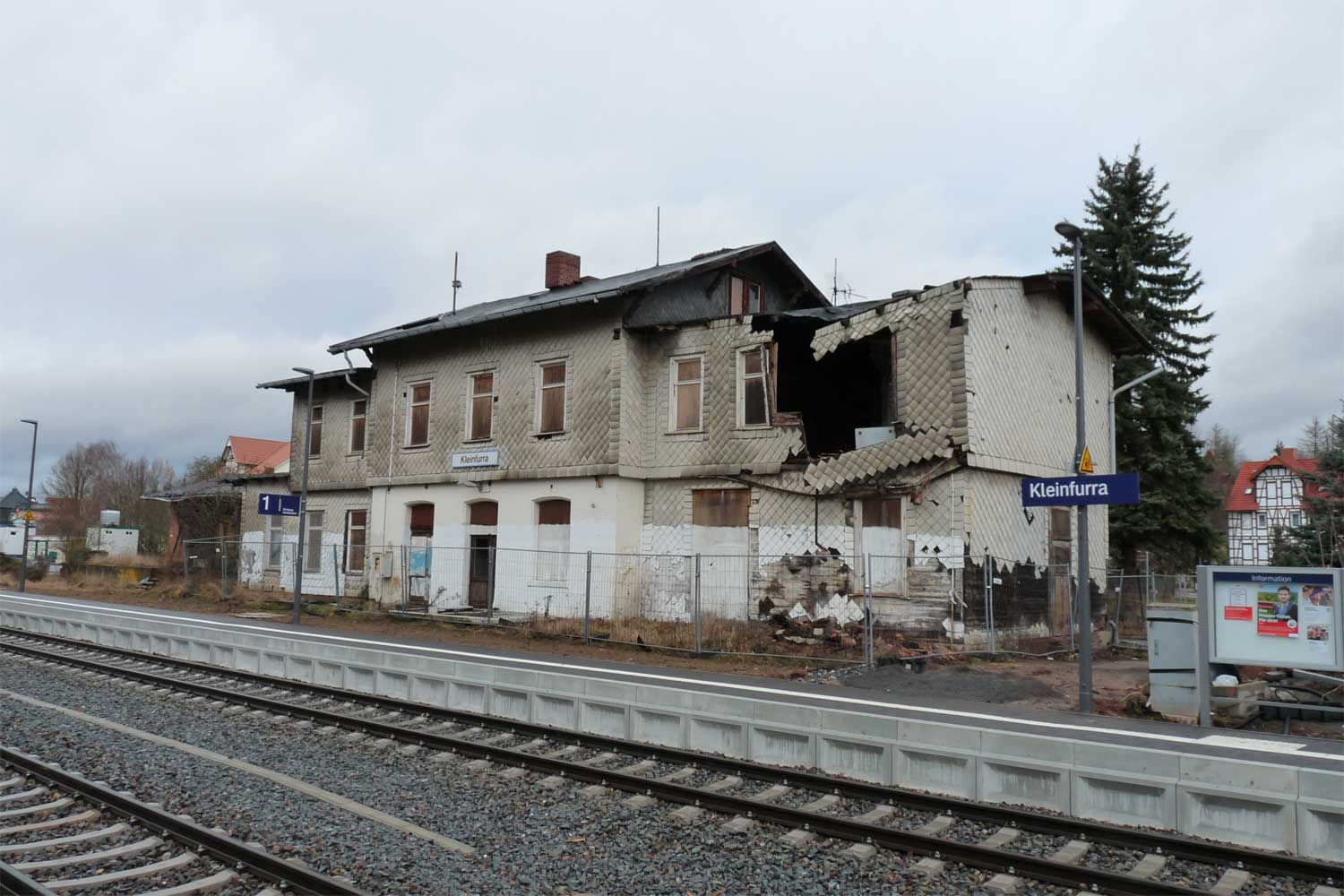

Kleinfurra
Foto: Frank Poppe, 16.02.2022

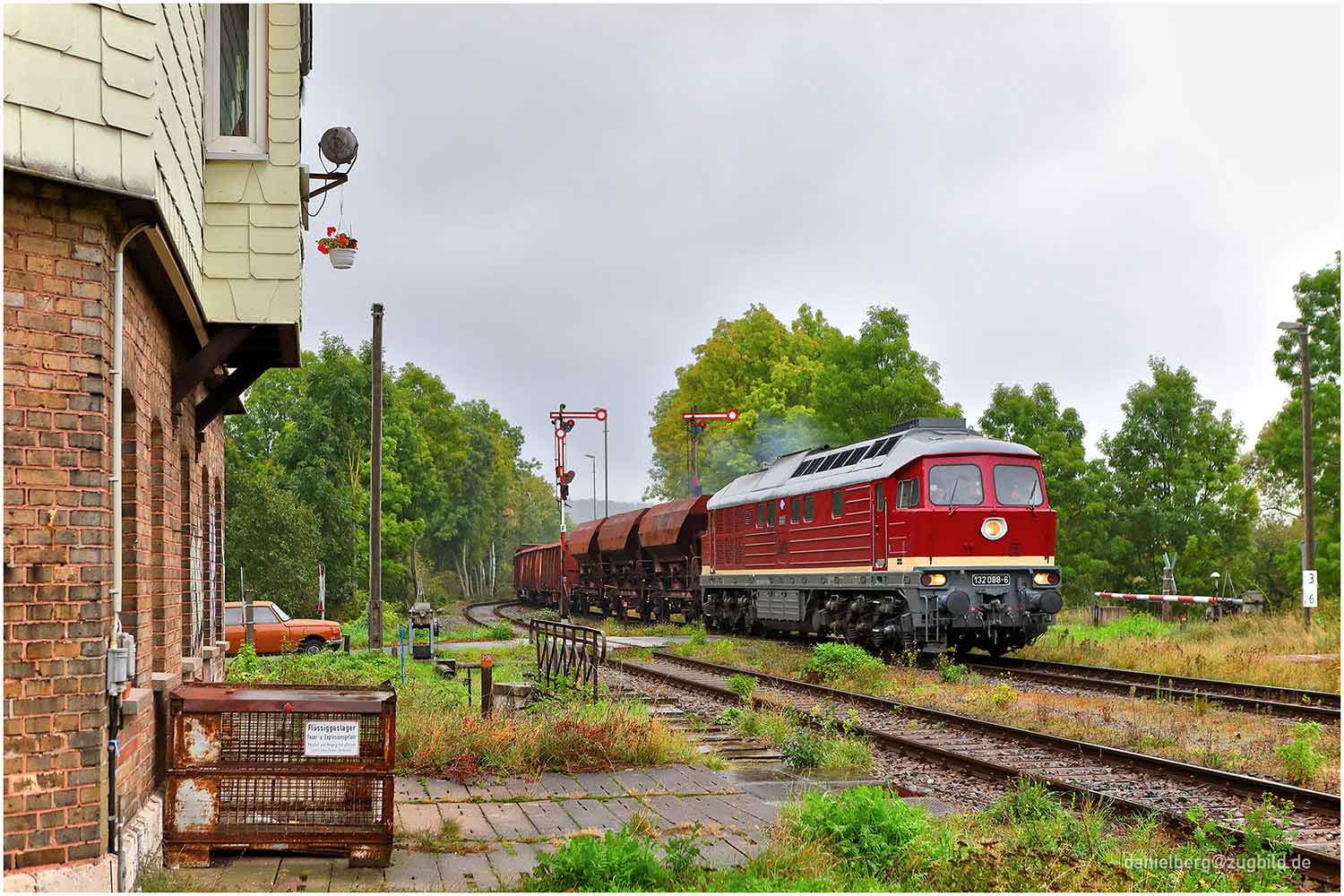

km 3,6 in Kleinfurra - 132 088
Foto: Daniel Berg, 17.10.2020

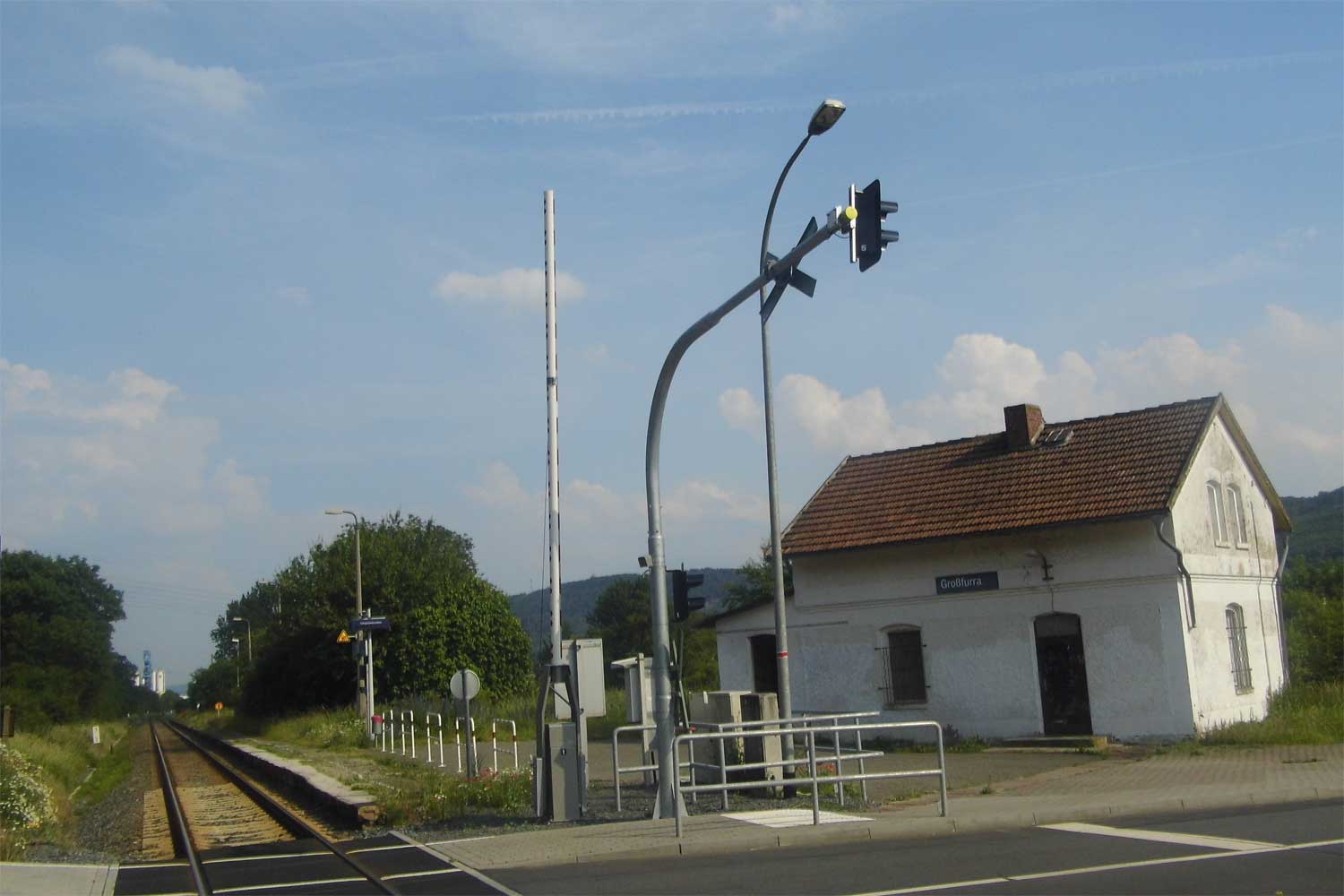

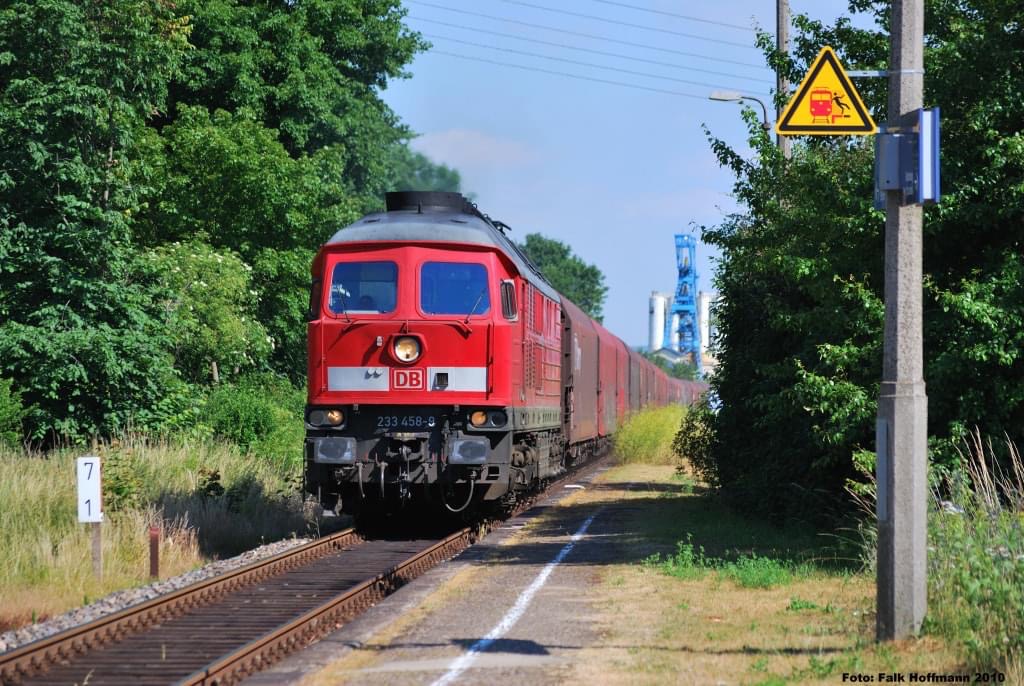

km 7,1 in Großfurra
233 458
Foto: Falk Hoffmann, 07.07.2010
km 7,1 in Großfurra
Foto: Dietmar Levie

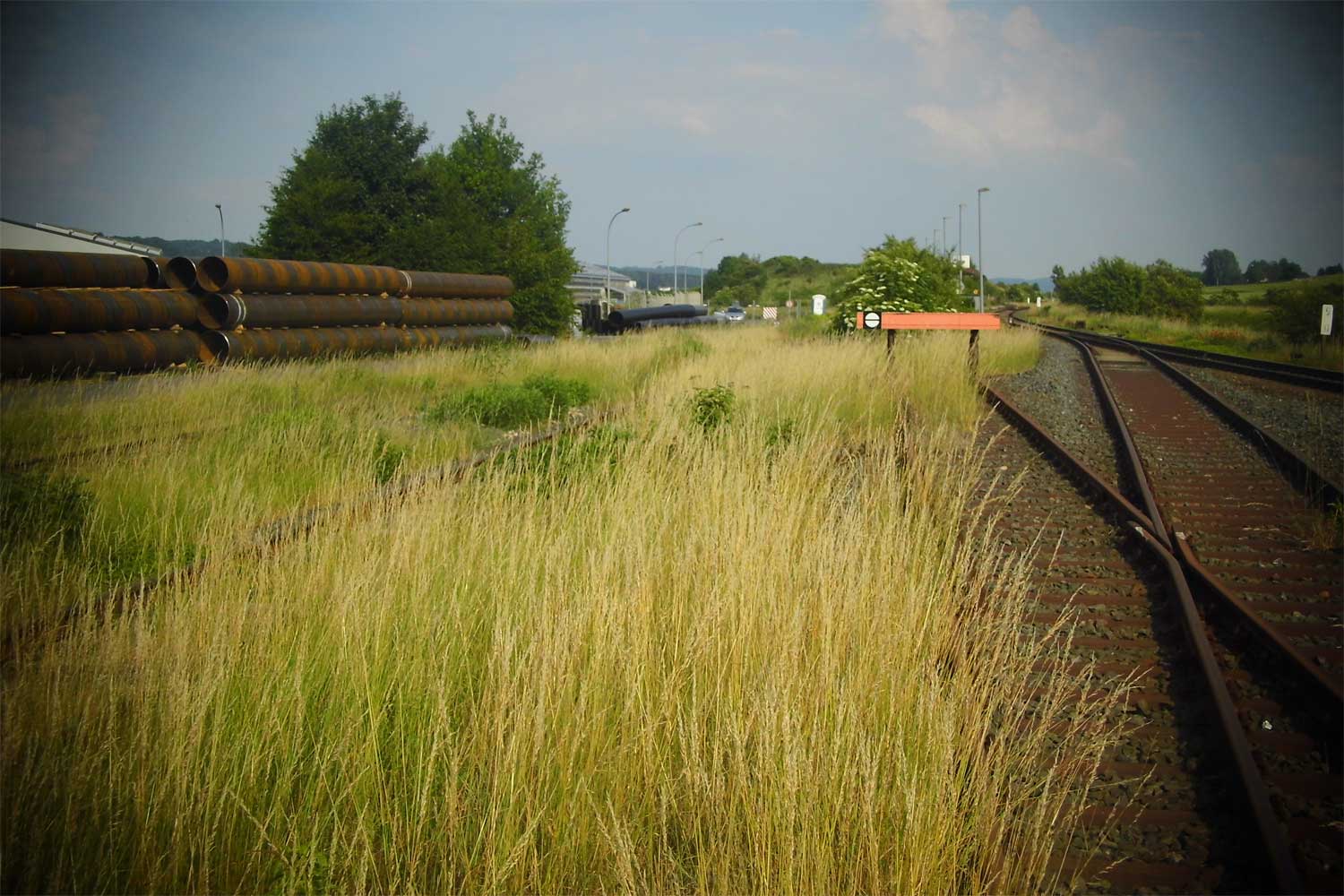

km 9,0 in Glückauf
Foto: Dietmar Levie, 20.06.2017

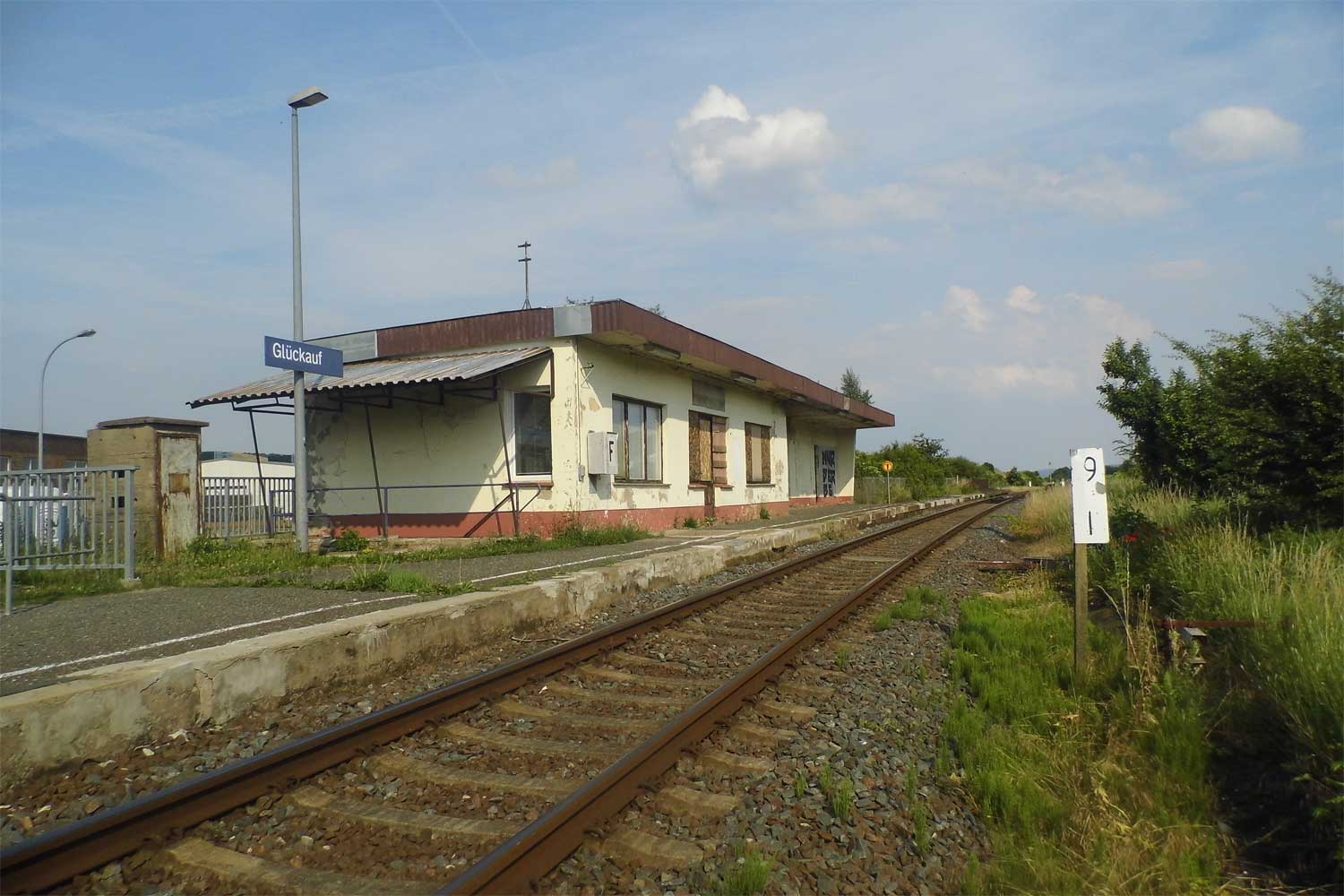

km 9,1 in Glückauf
Foto: Dietmar Levie

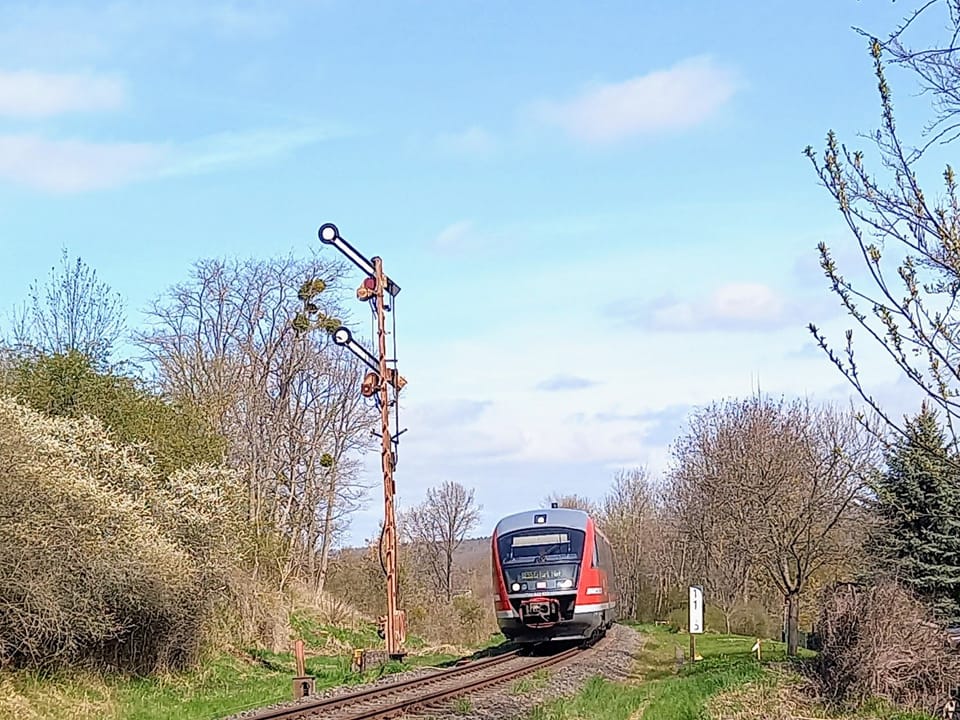

km 11,5 in Sondershausen - Blick Richtung Wolkramshausen
642 522
Foto: Anakin Grabe, 24.04.2021

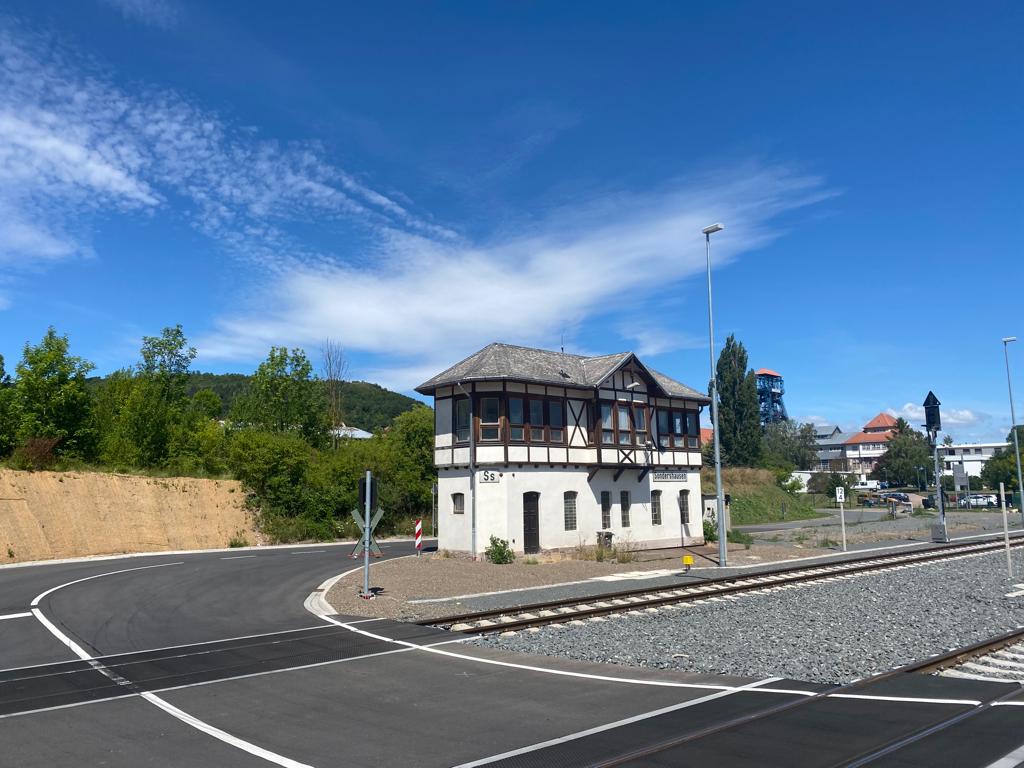

km 12,4 in Sondershausen mit Stellwer Ss
Foto: Frank Poppe, 12.07.2022

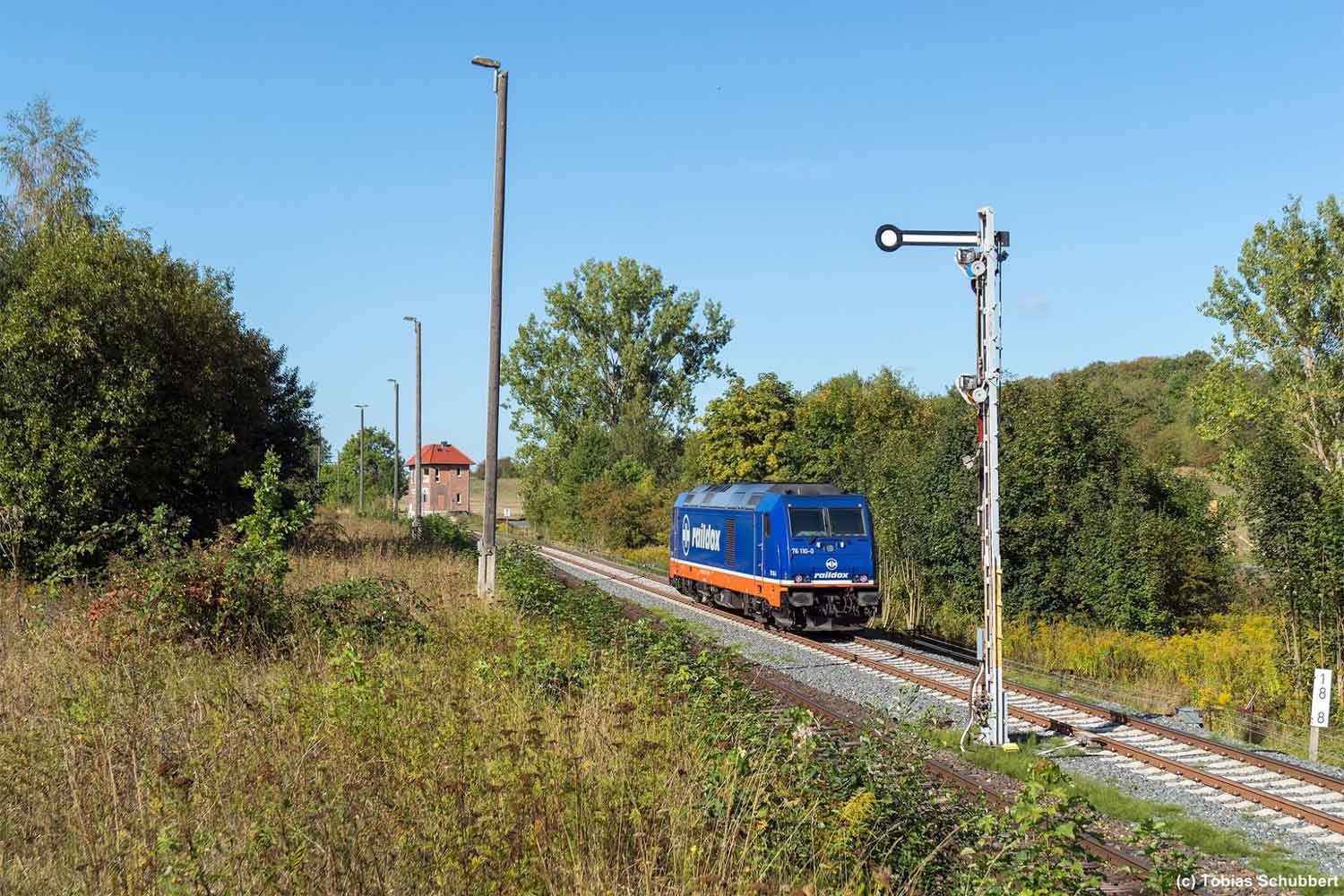

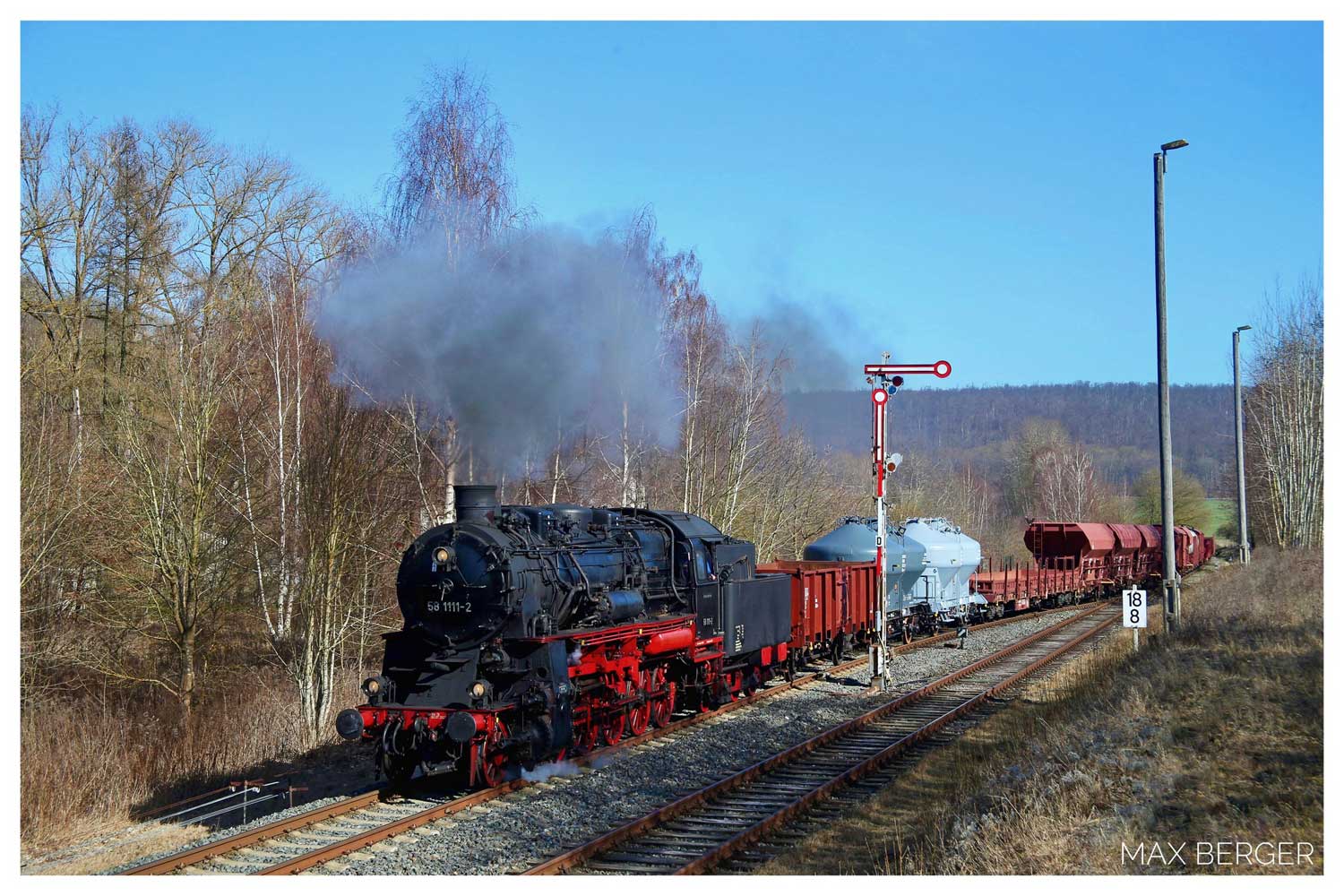

km 18,8 in Hohenebra - 076 110
Foto: Tobias Schubbert, 14.09.2019

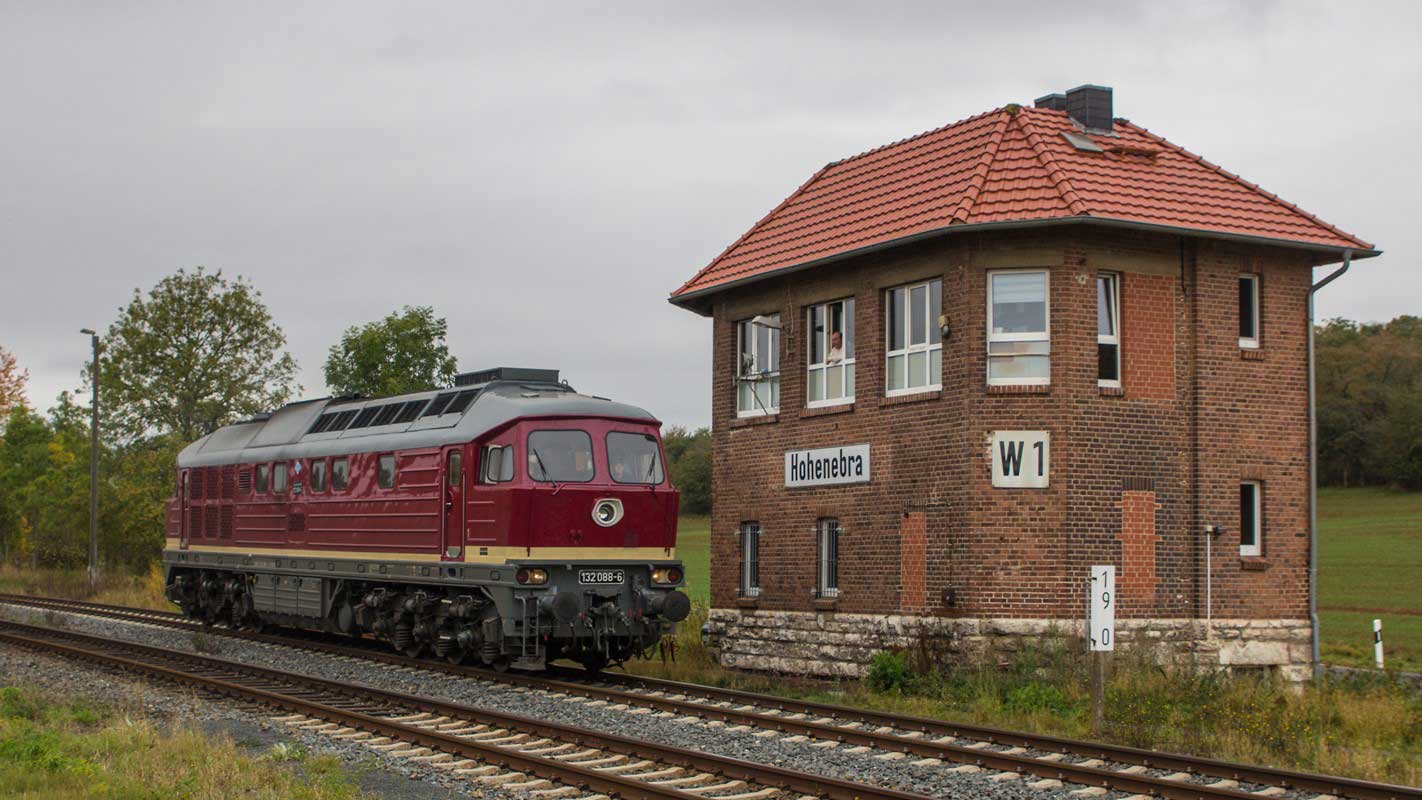

km 19,0 in Hohenebra - 132 088
Foto: Hagen Schilder, 17.10.2020

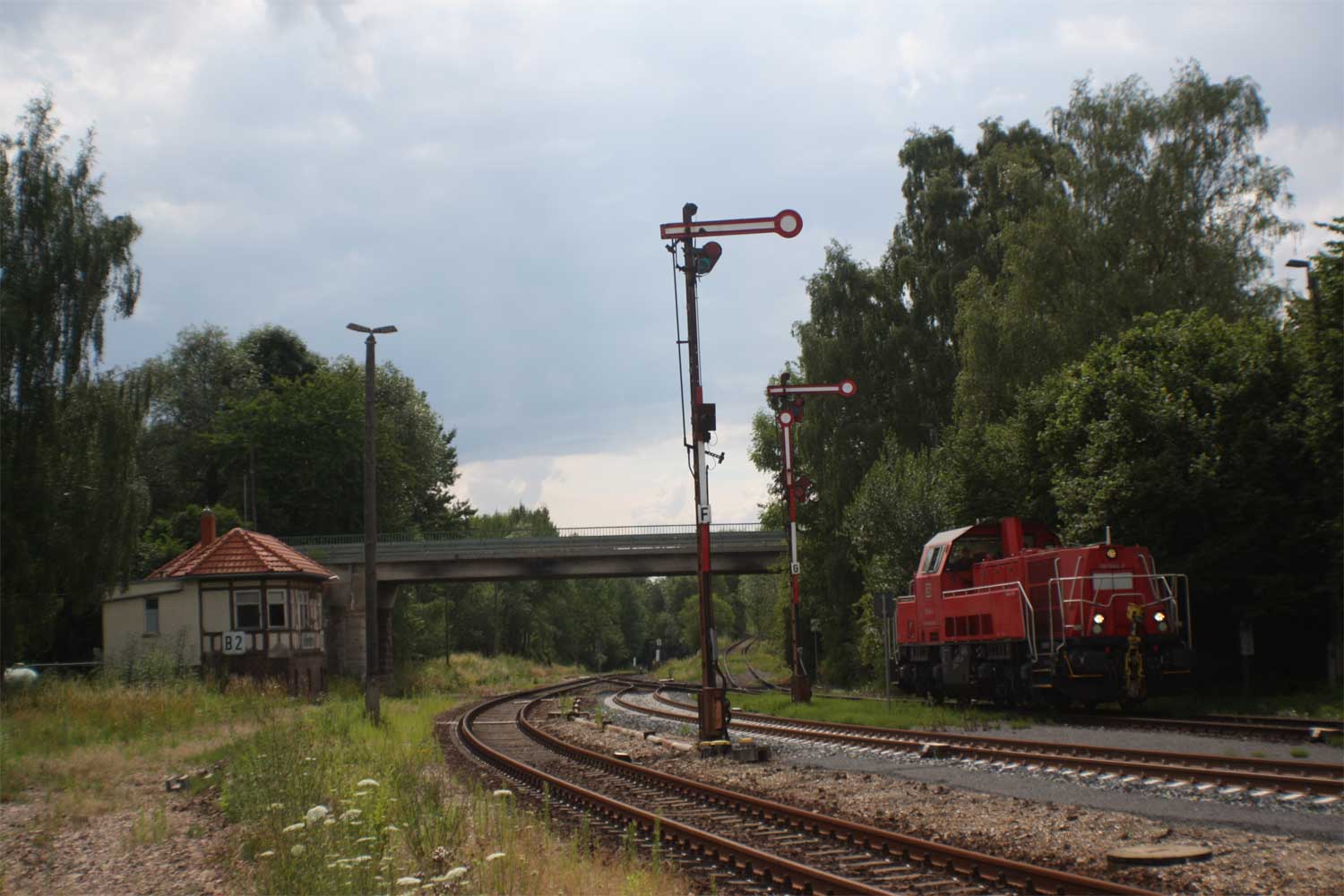

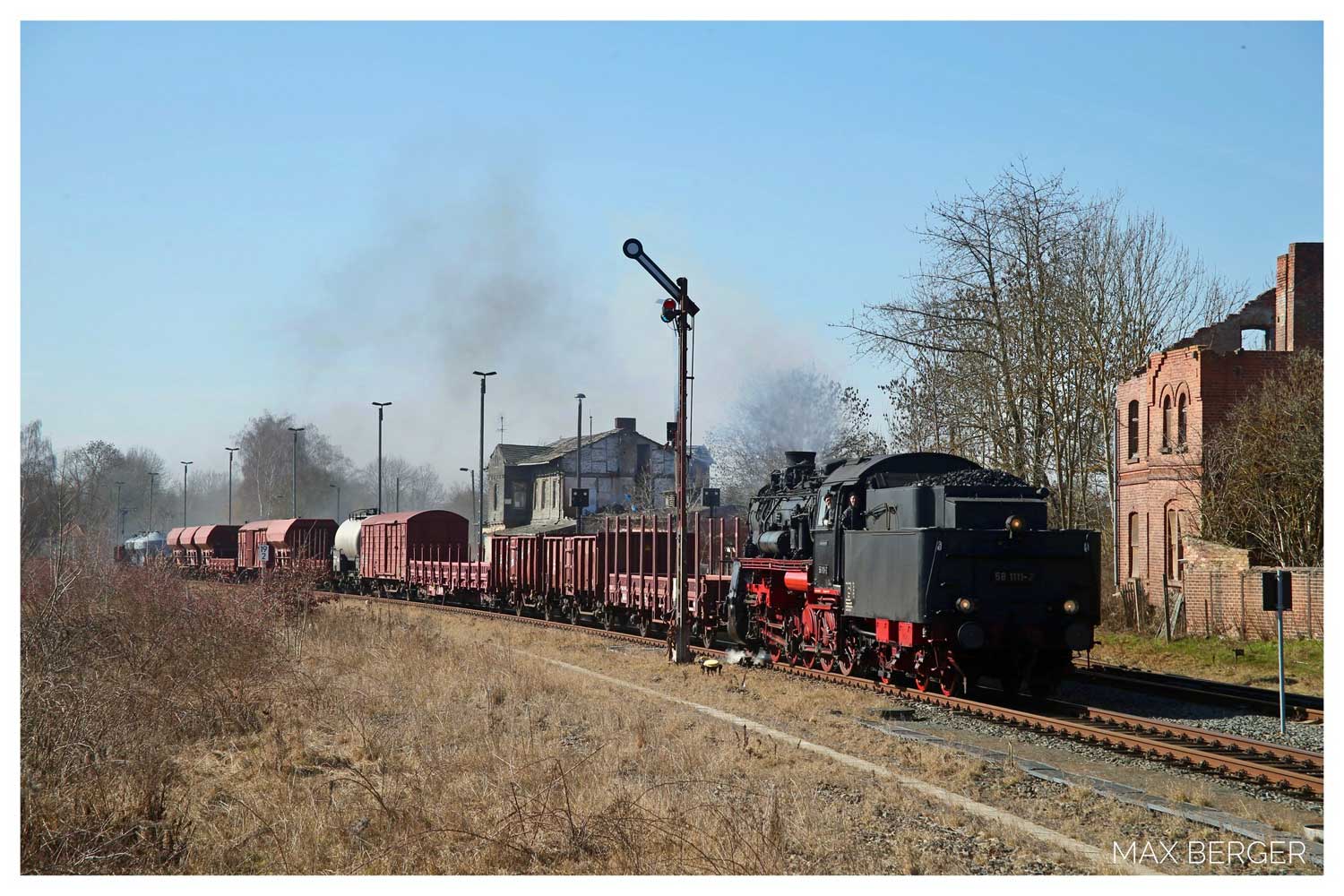

km 19,2 in Hohenebra
Foto: Dietmar Levie, 11.07.2017

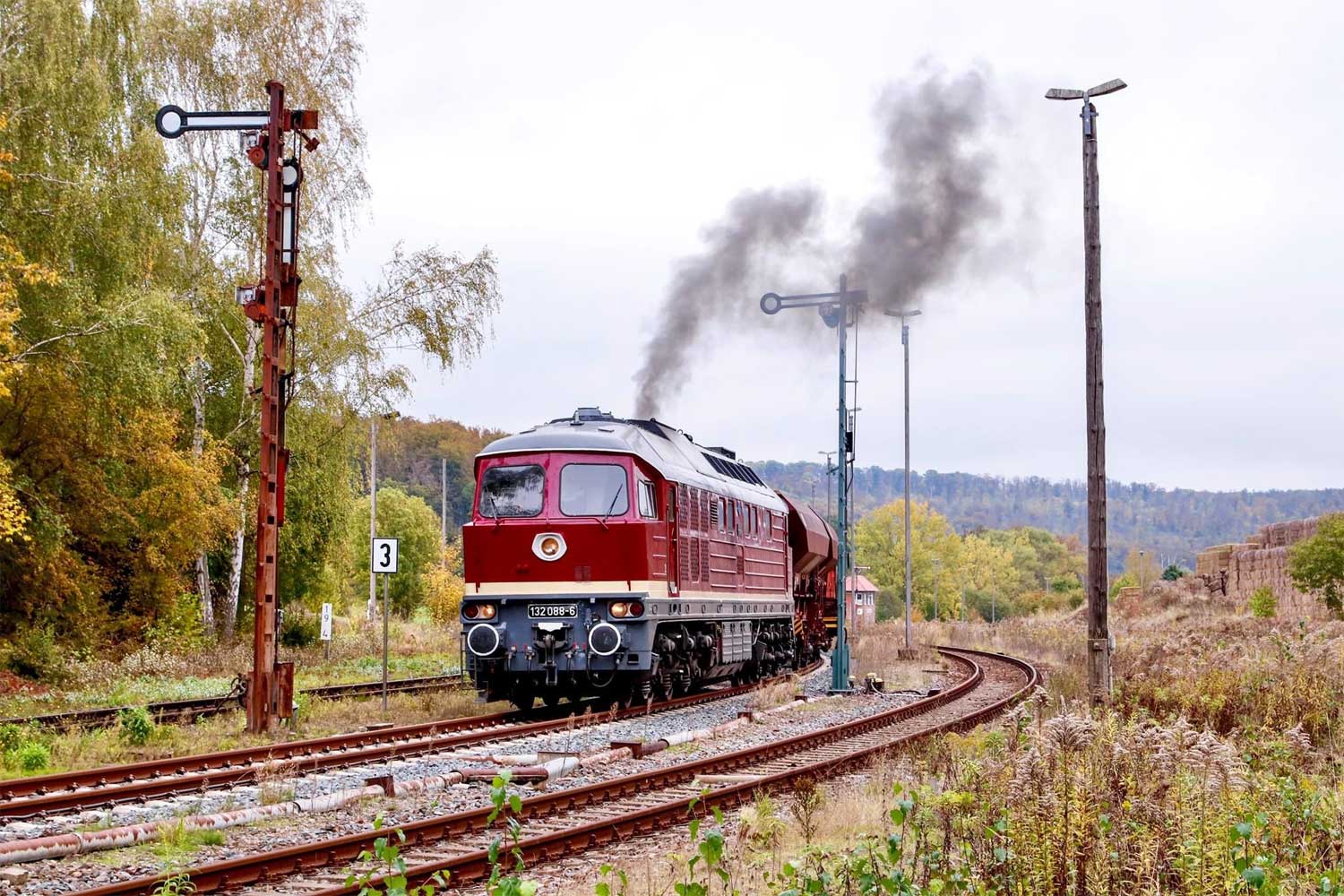

km 19,4 in Hohenebra - 132 088
Foto: Steffen Schott, 17.10.2020
km 21,8 in Hohenebra Ort
132 293 und 132 334
Foto: Falk Hoffmann, 25.02.2018

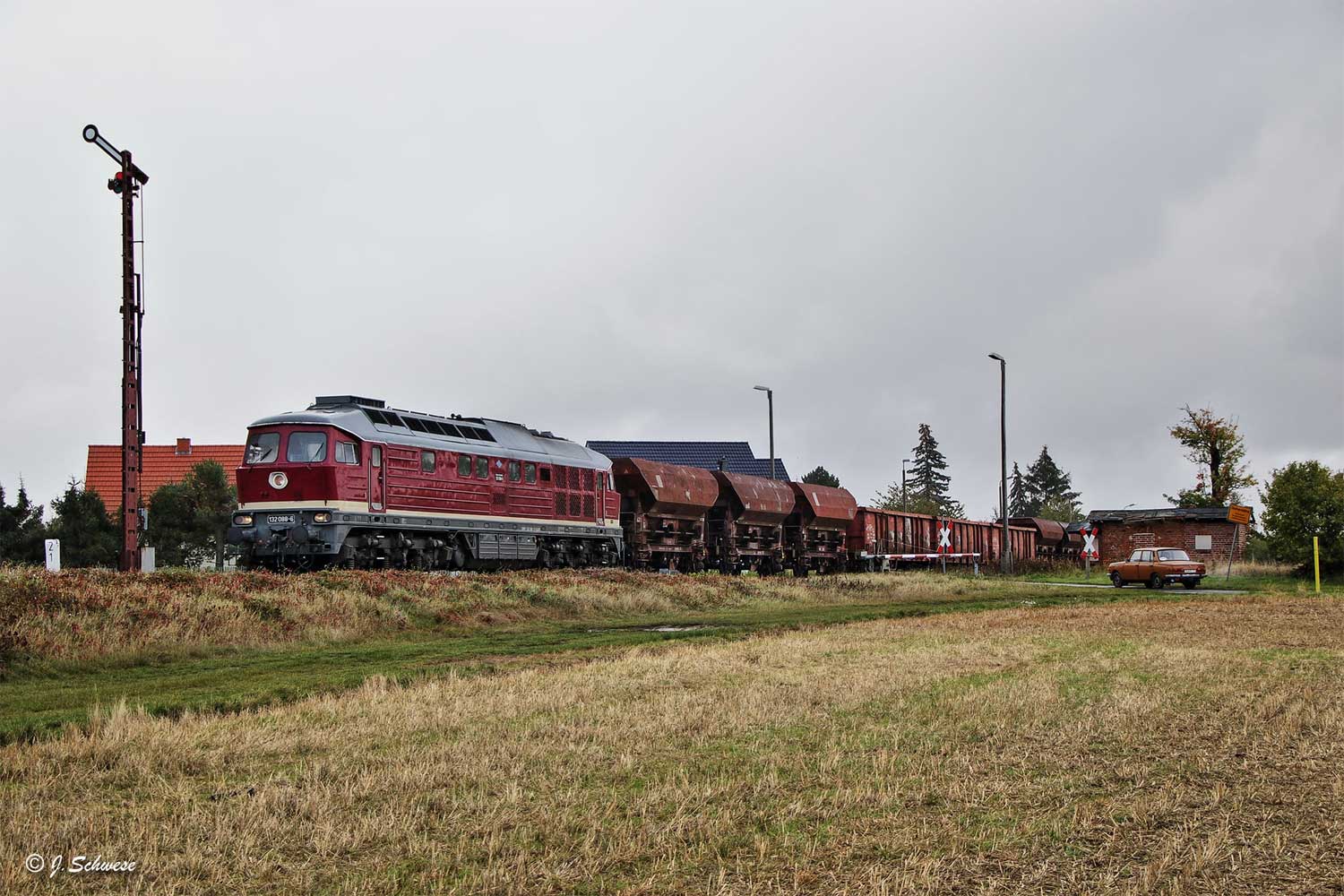

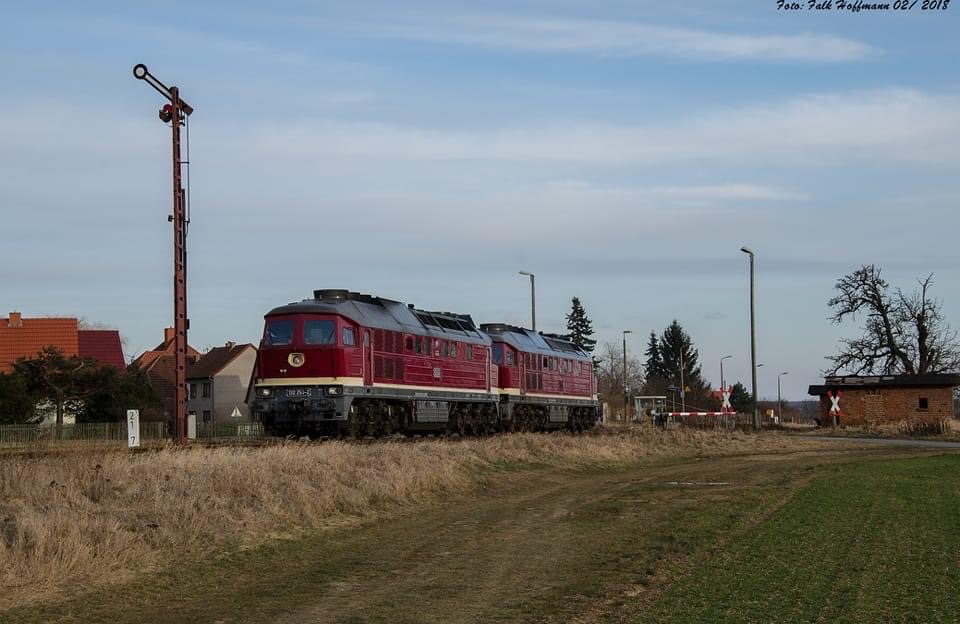

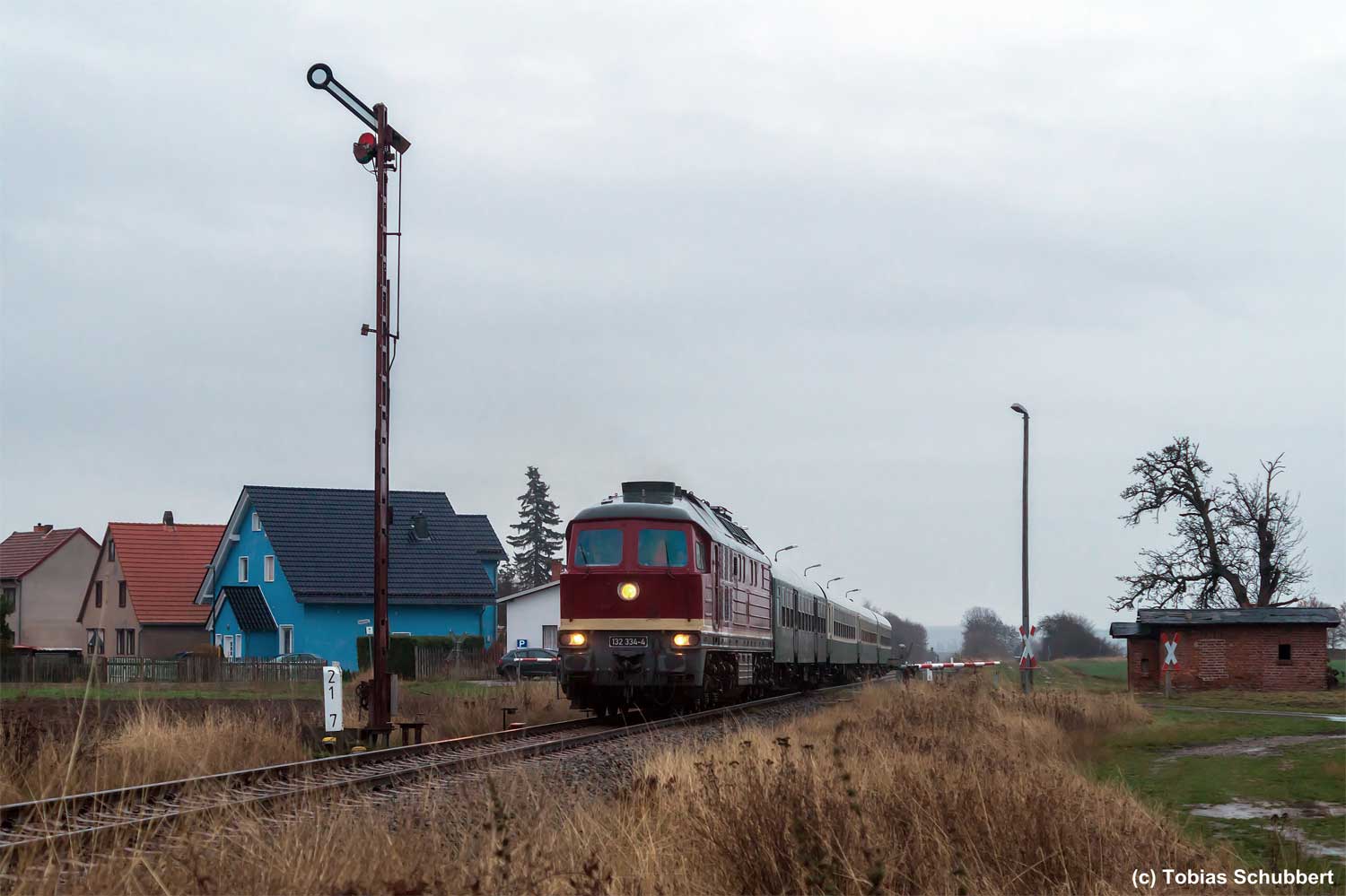

km 21,7 in Hohenebra Ort - 132 334
Foto: Tobias Schubbert, 02.12.2018
km 21,7 in Hohenebra Ort - 132 088
Foto: Jens Schwese, 17.10.2020

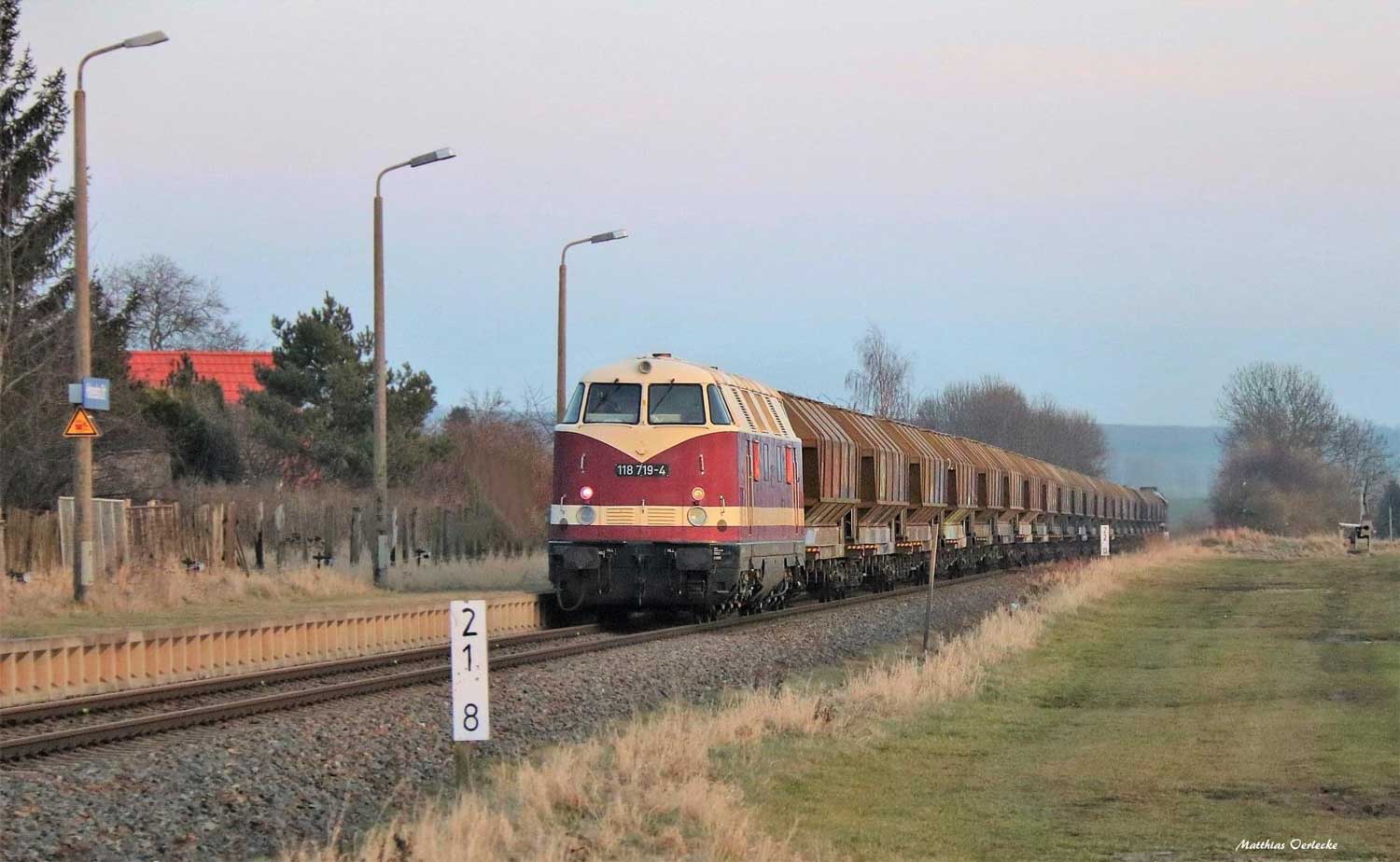

km 21,8 in Hohenebra Ort - 118 719 schiebt nach
Foto: Matthias Oerlecke, 18.02.2018

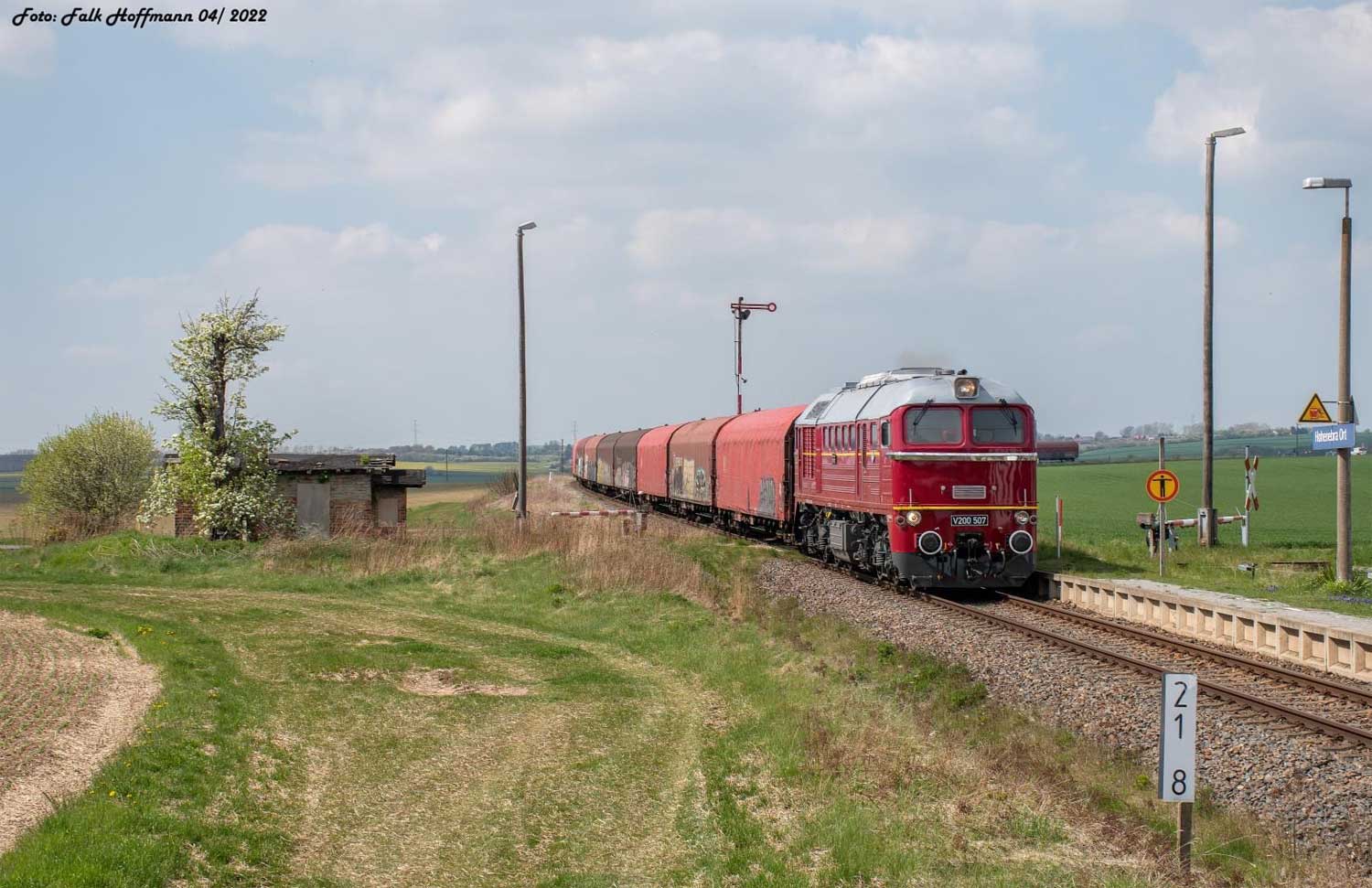

km 21,8 in Hohenebra Ort
V200 507
Foto: Falk Hoffmann, 28.04.2022

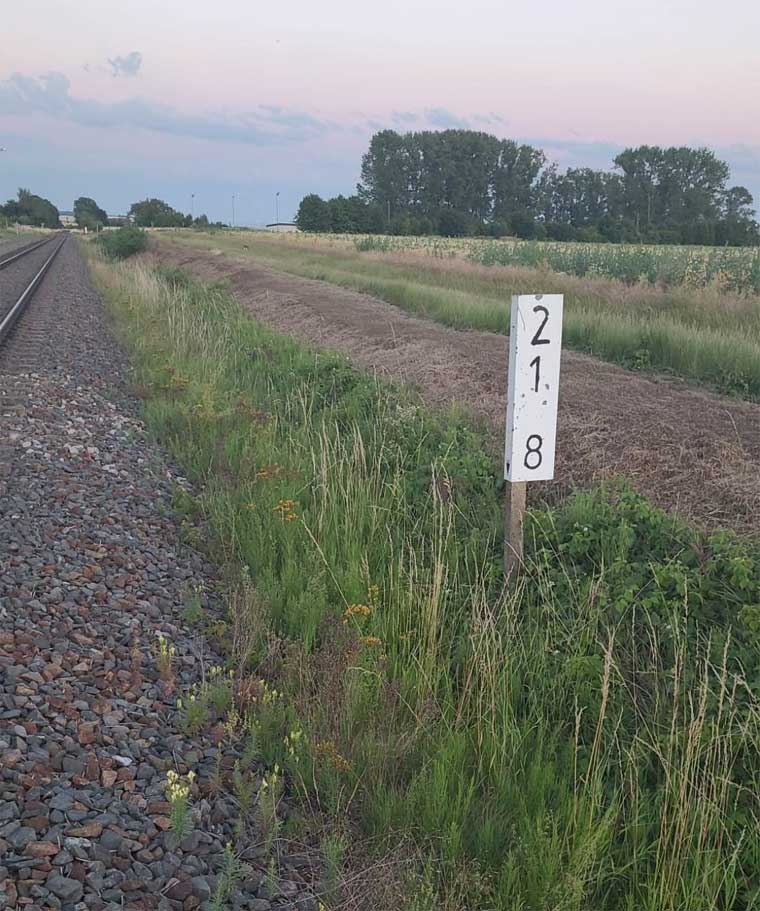

km 21,8 in Hohenebra Ort
Foto: Romano Sawikowsky, Juli 2022

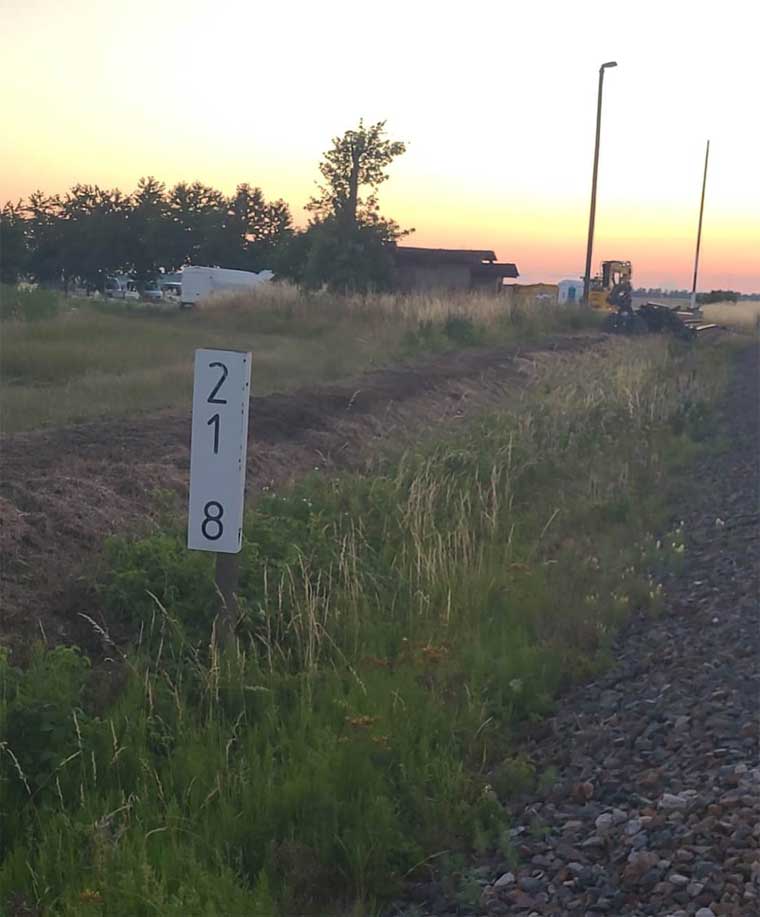

km 21,8 in Hohenebra Ort
Foto: Romano Sawikowsky, Juli 2022

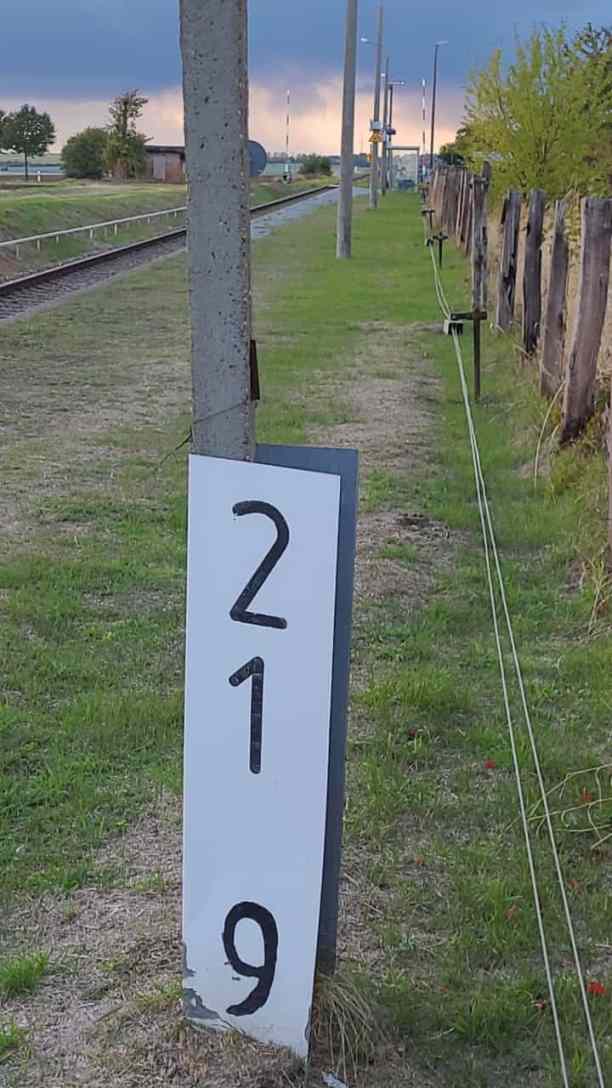

km 21,9 in Hohenebra Ort
Foto: Romano Sawikowsky, September 2022

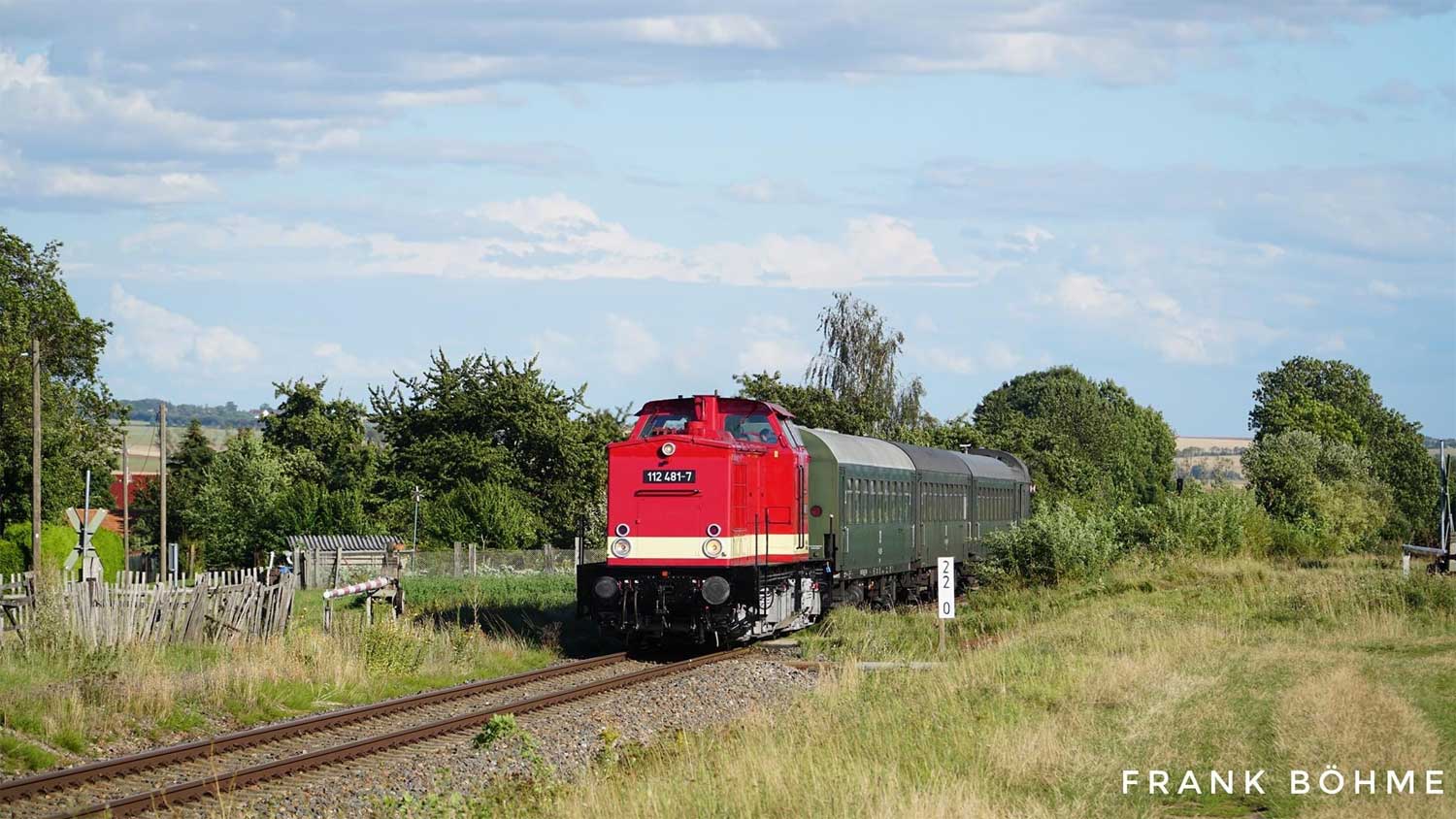

km 22,0 in Hohenebra Ort - 112 481
Foto: Frank Böhme, 23.08.2020

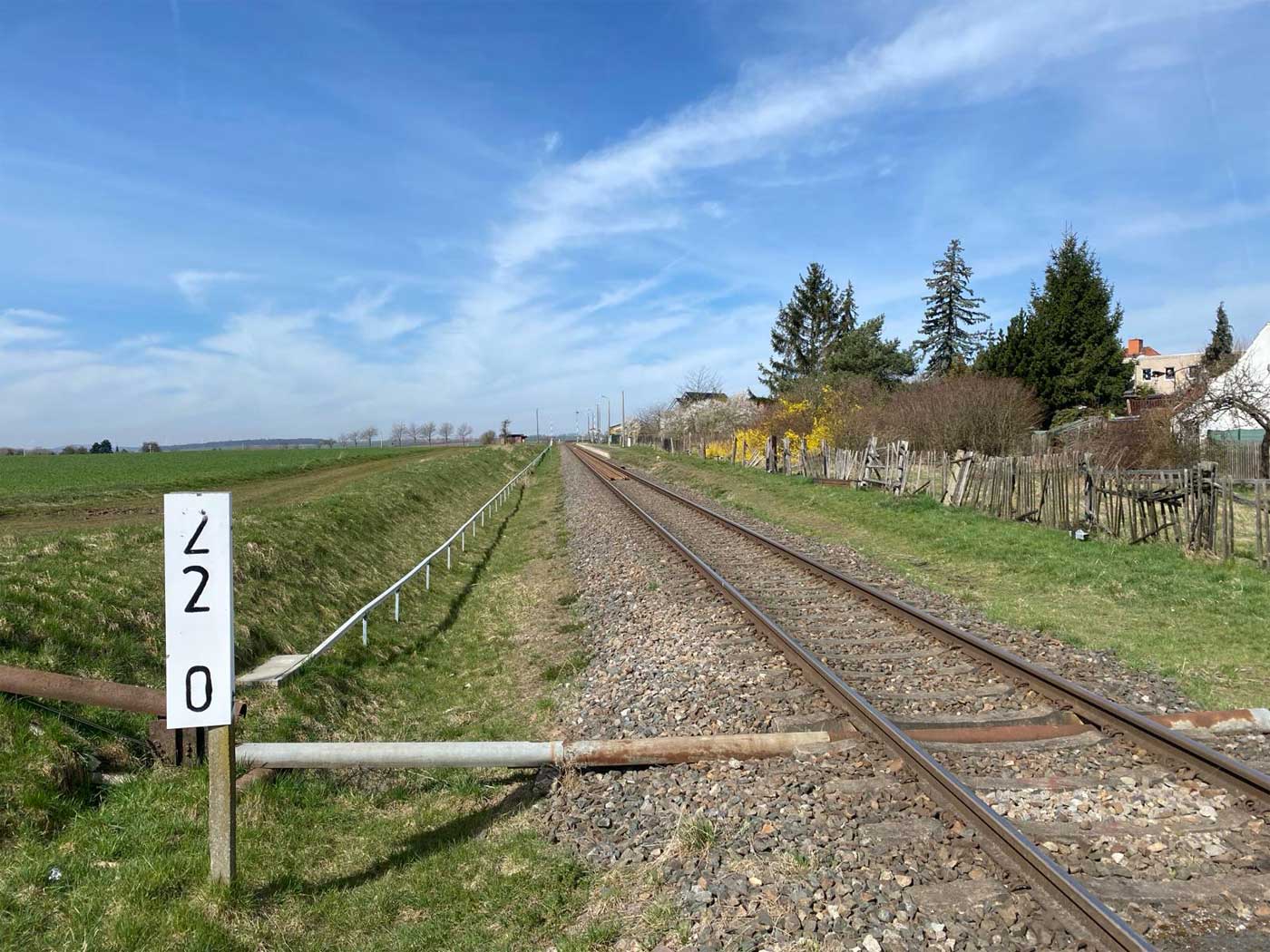

km 22,0 in Hohenebra Ort
Foto: Frank Poppe, 27.03.2024

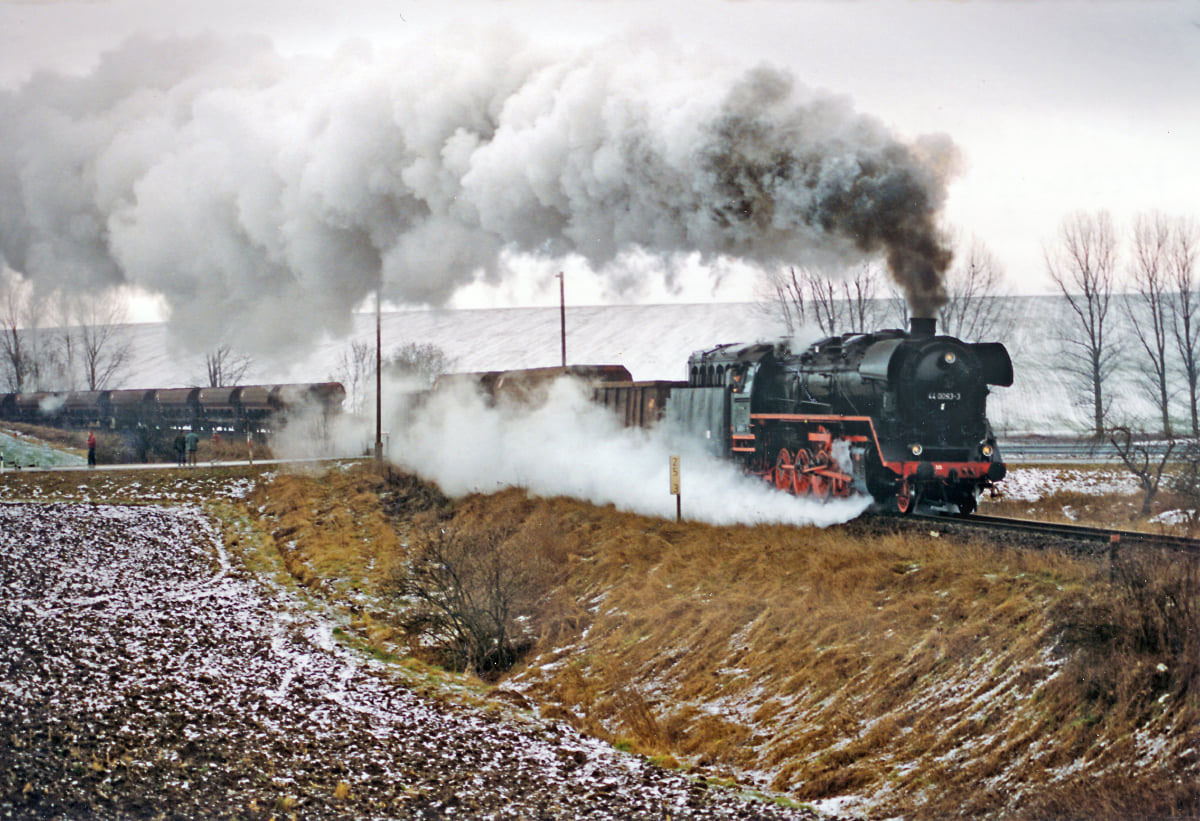

km 25,4 zwischen Niederspier und Wasserthaleben - Blick Richtung Wolkramshausen
44 0093
Foto: Uwe Bachmann

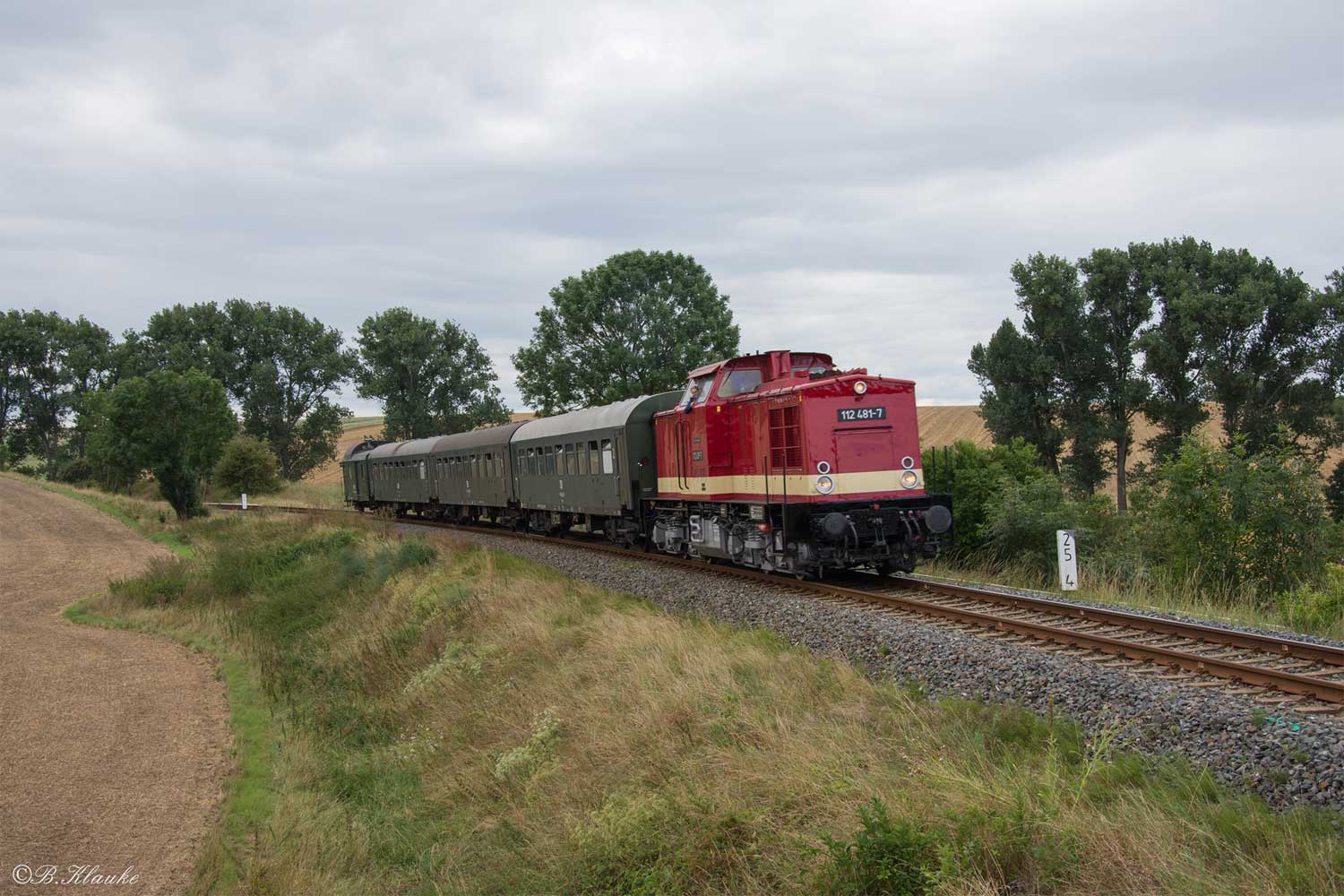

km 25,4 zwischen Niederspier und Wasserthaleben - Blick Richtung Wolkramshausen
112 481
Foto: Benjamin Klauke, 23.08.2020

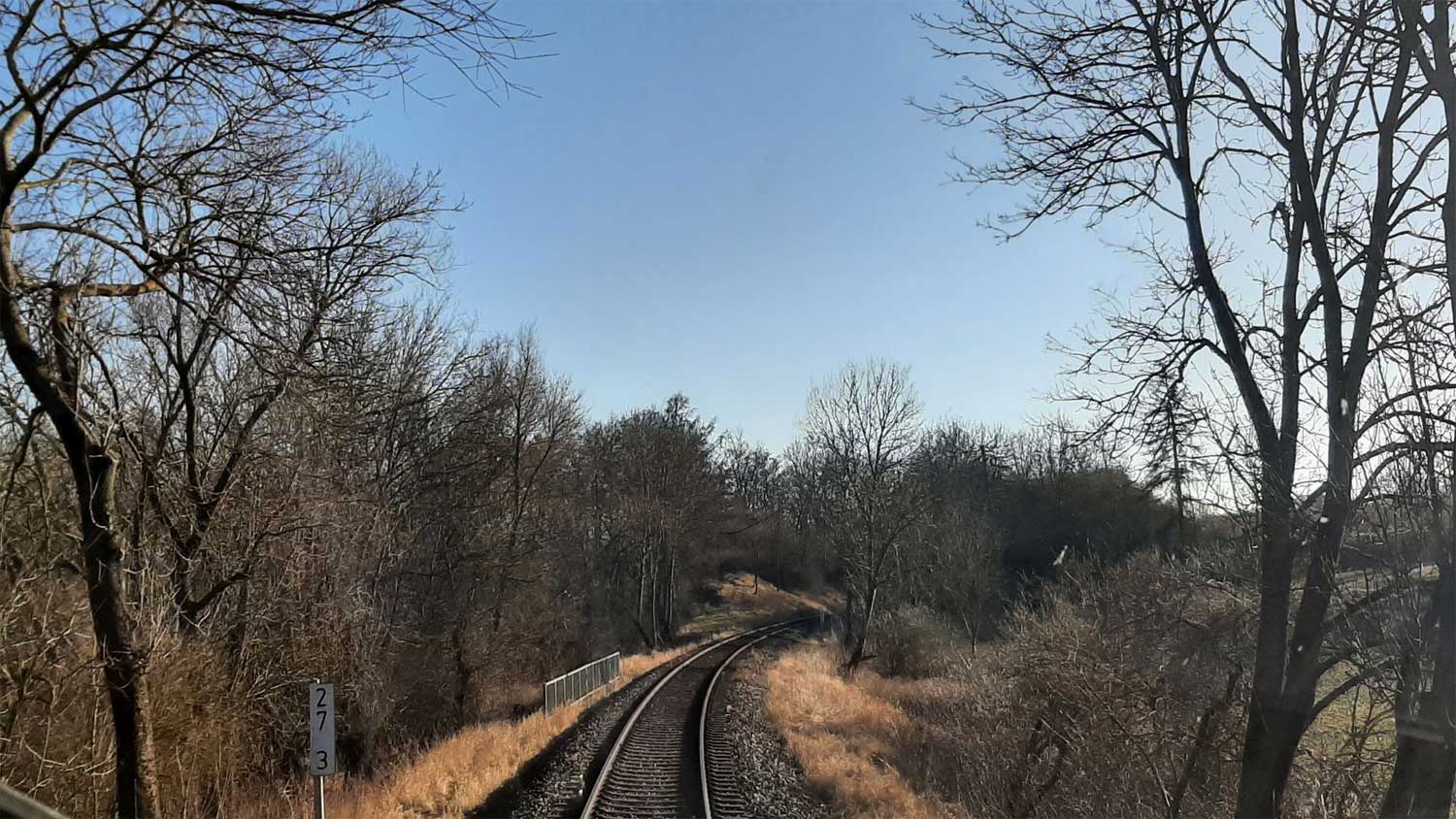

km 27,3 zwischen Niederspier und Wasserthaleben
Foto: Klaus Meißner, 13.03.2022

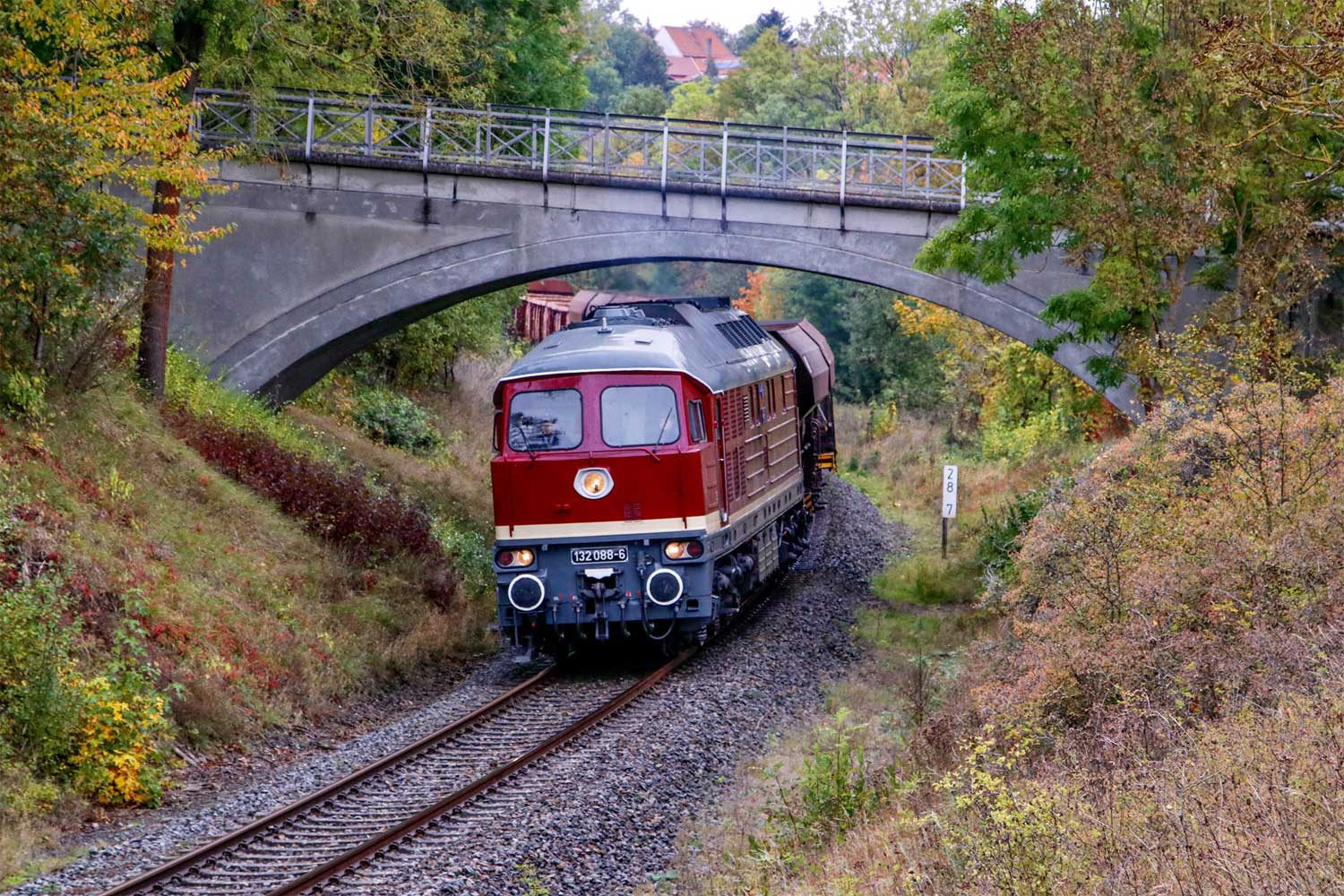

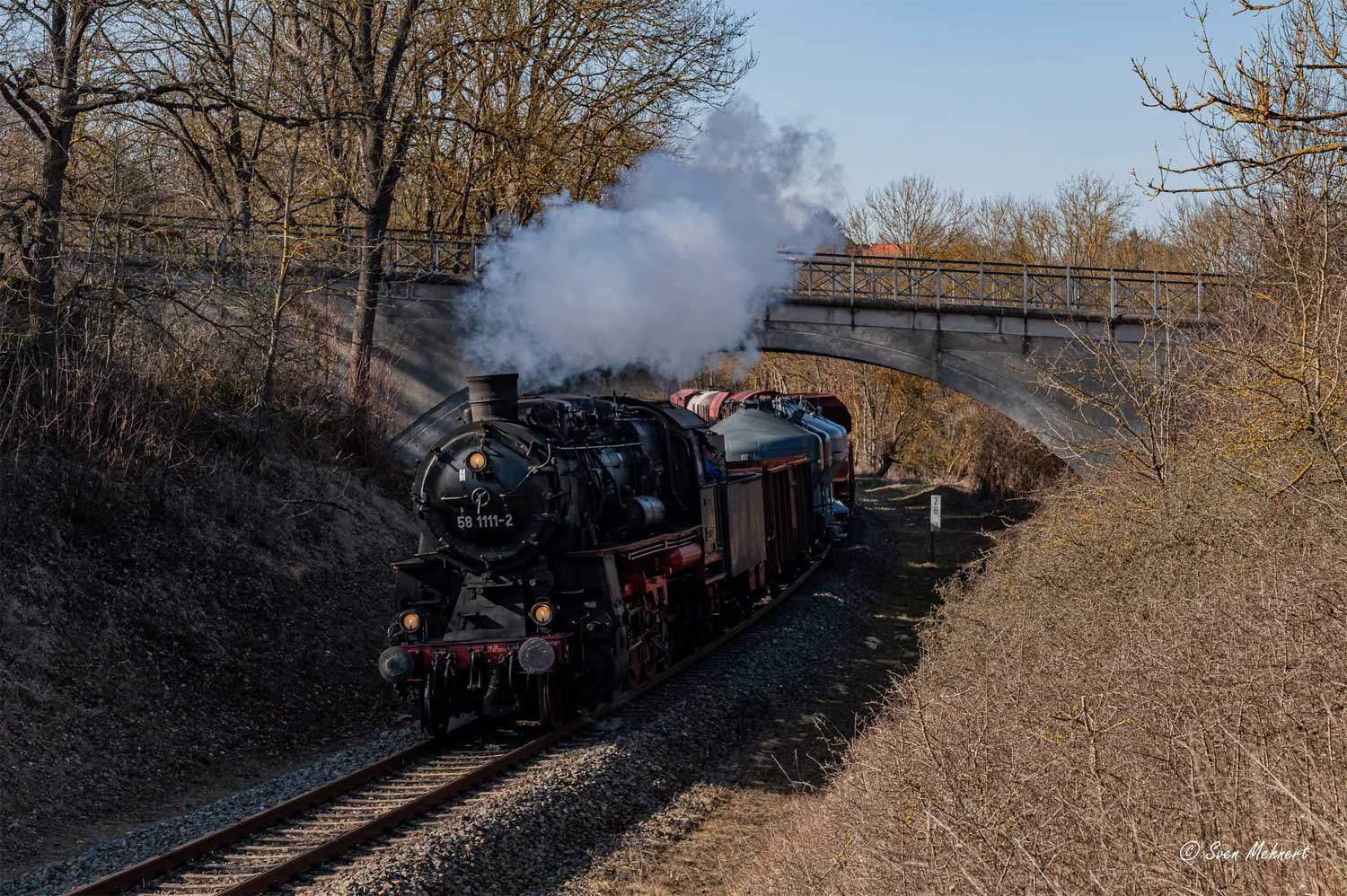

km 28,7 zwischen Niederspier und Wasserthaleben - 132 088
Foto: Steffen Schott, 17.10.2020

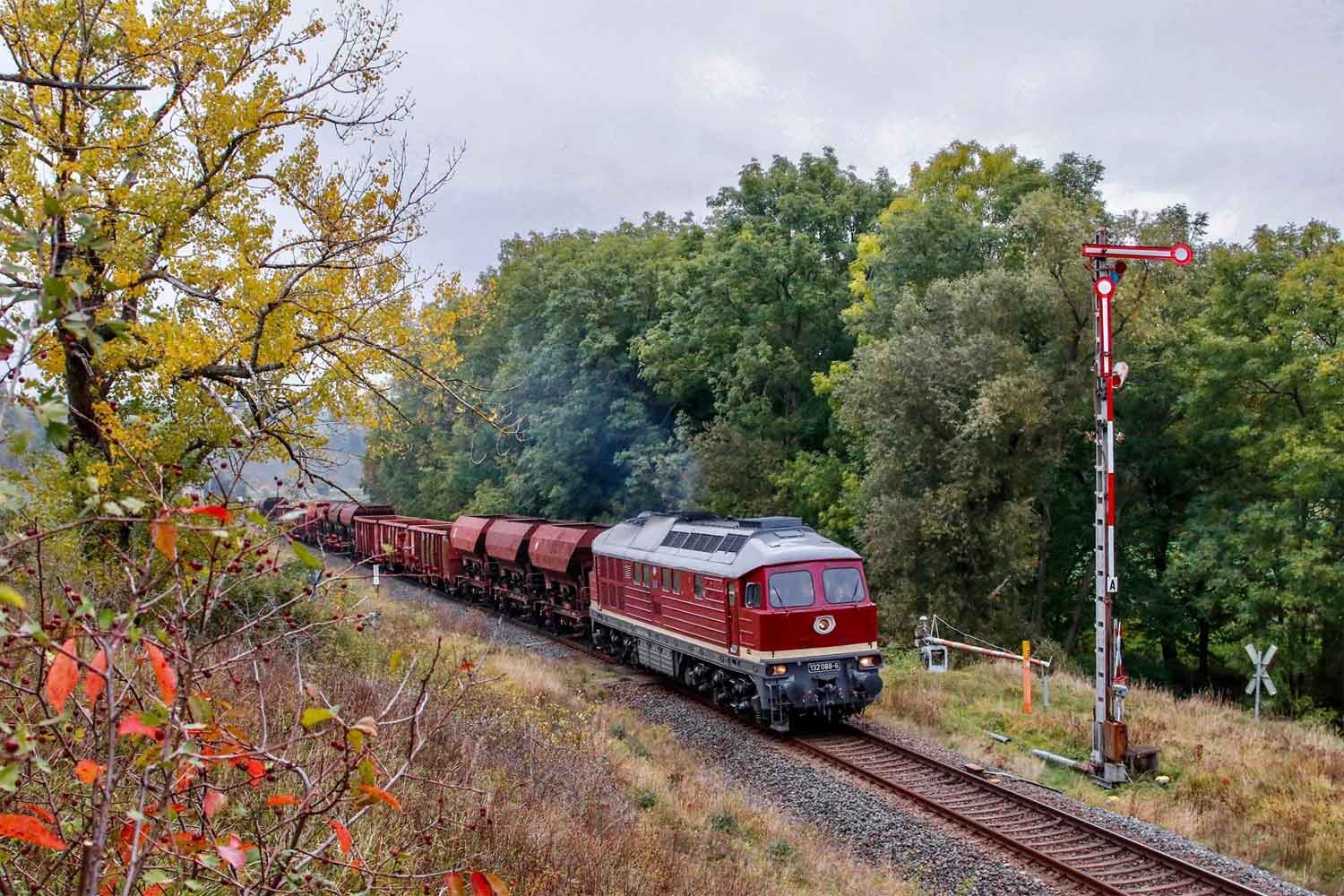

km 29,7 in Wasserthaleben - 132 088
Foto: Steffen Schott, 17.10.2020
km 30,1 in Wasserthaleben
Foto: Klaus Meißner, 13.03.2022

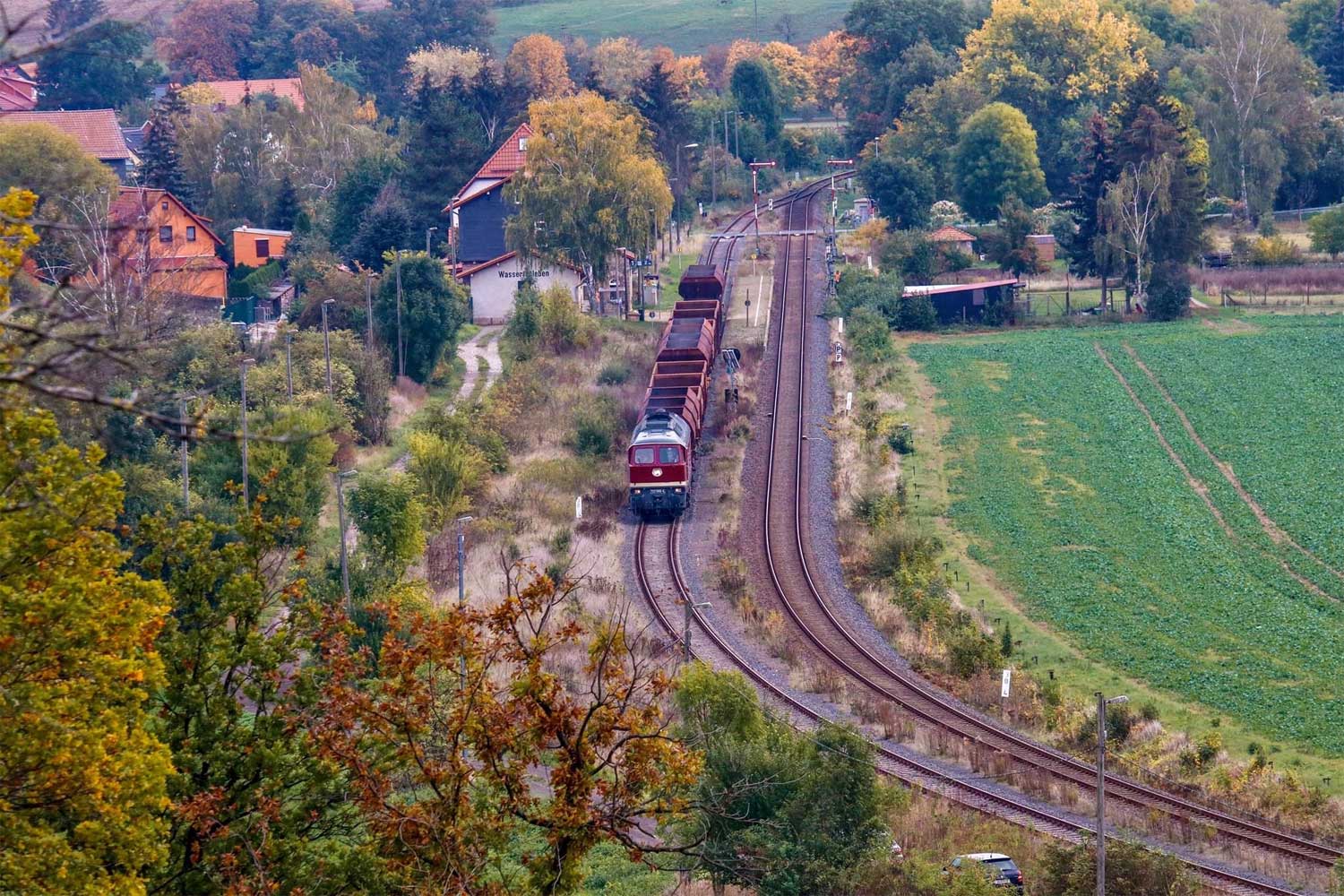

km 30,4 und km 30,5 in Wasserthaleben - 132 088
Foto: Steffen Schott, 17.10.2020

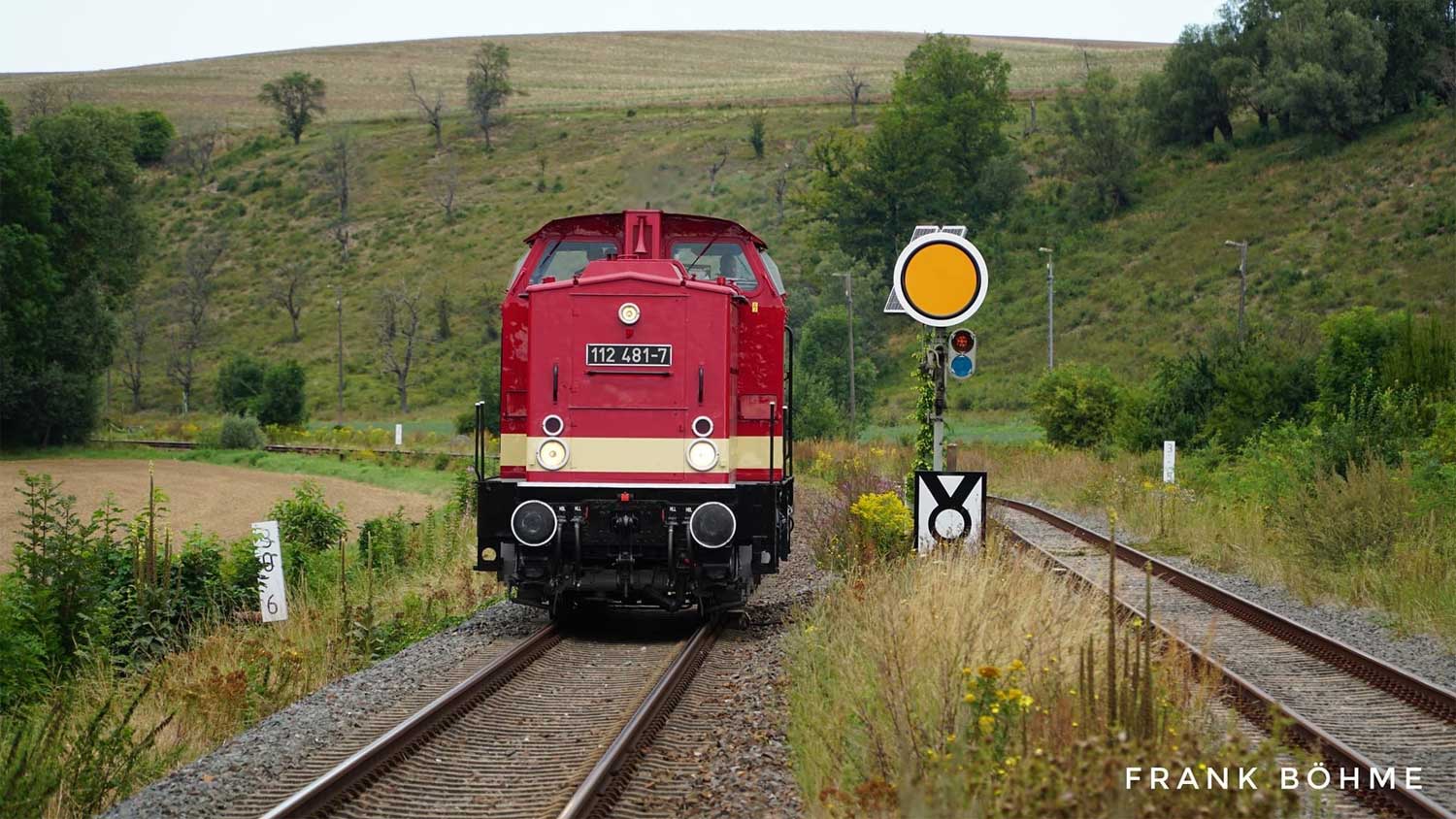

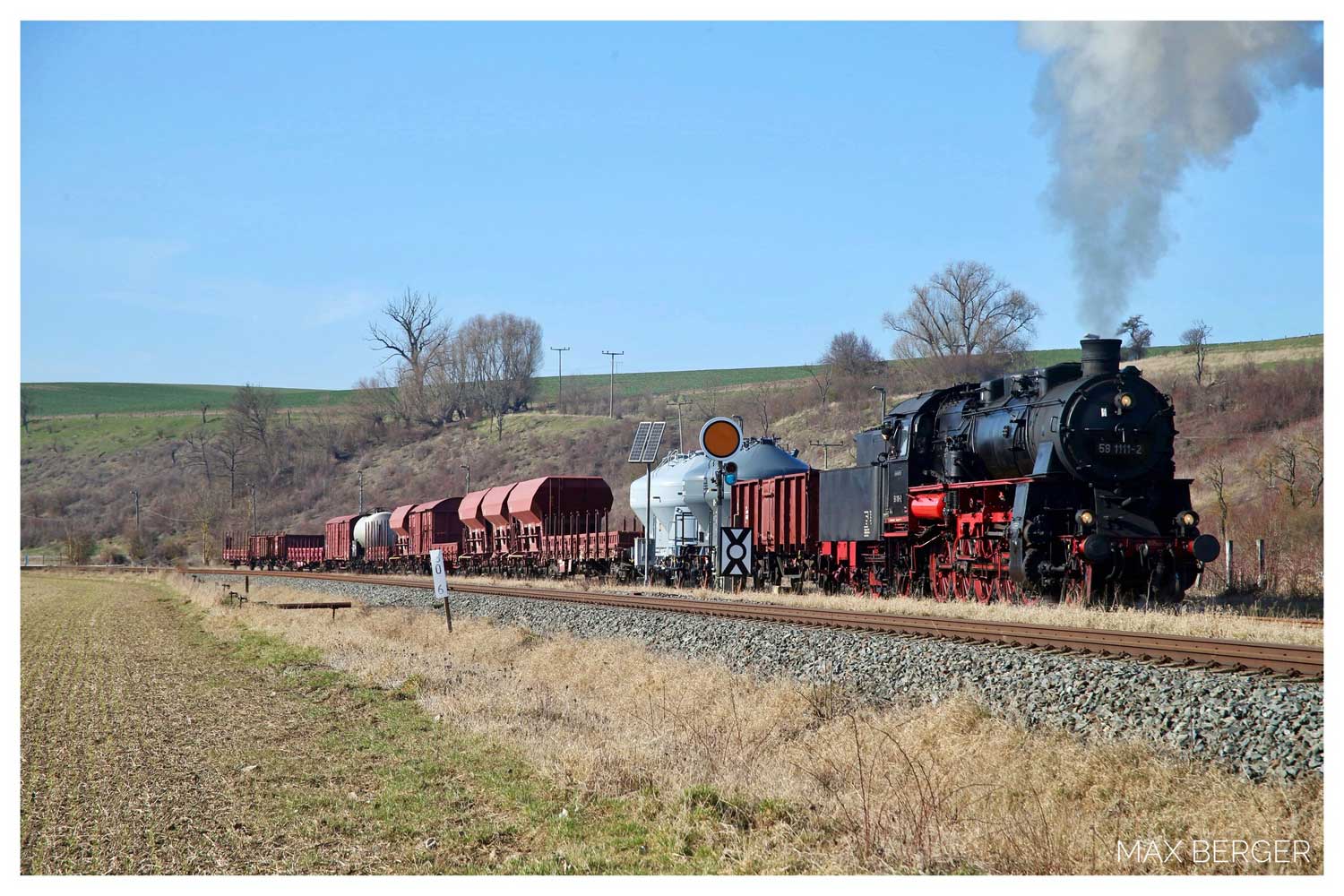

km 30,5 und km 30,6 in Wasserthaleben - Blick Richtung Wolkramshausen
112 481
Foto: Frank Böhme, 23.08.2020
km 30,8 in Wasserthaleben - 132 088
Foto: Hagen Schilder, 17.10.2020

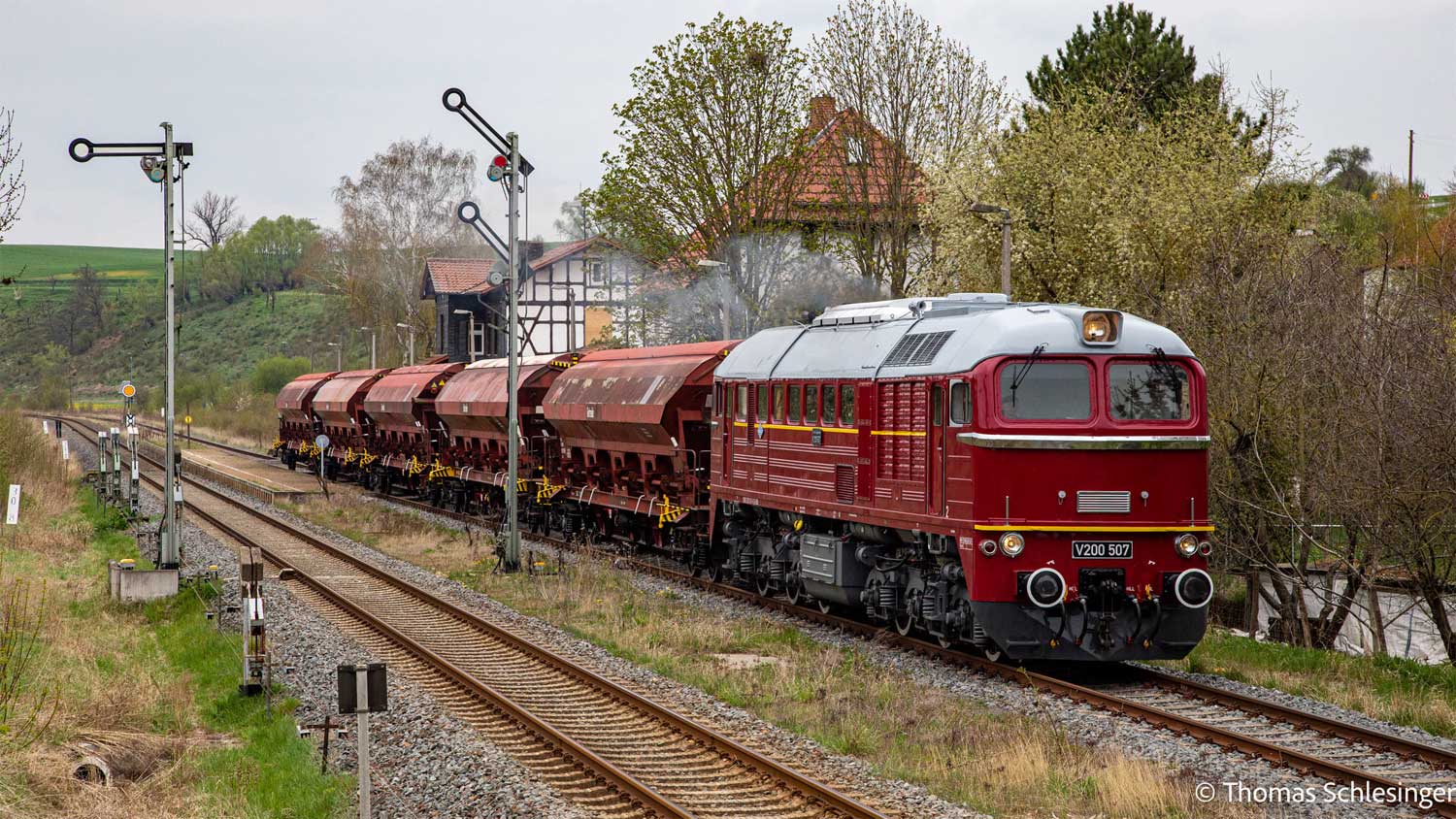

km 30,8 in Wasserthaleben - Blick Richtung Wolkramshausen
V200 507
Foto: Thomas Schlesinger, April 2022

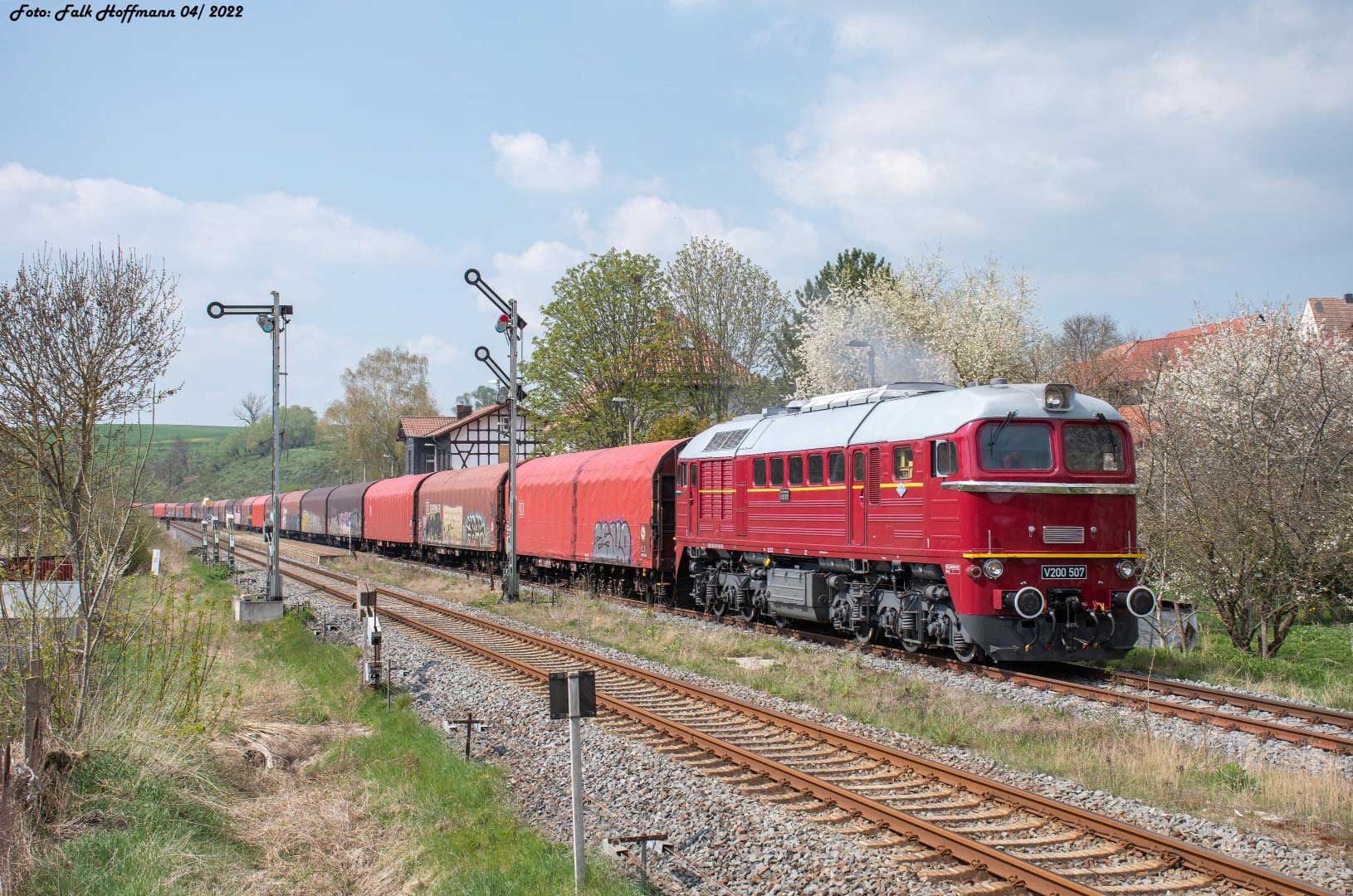

km 30,8 in Wasserthaleben - Blick Richtung Wolkramshausen
V200 507
Foto: Falk Hoffmann, 28.04.2022
km 40,0
Aufnahme aus einem Heißluftballon
Anja Erbeck, Mai 2003

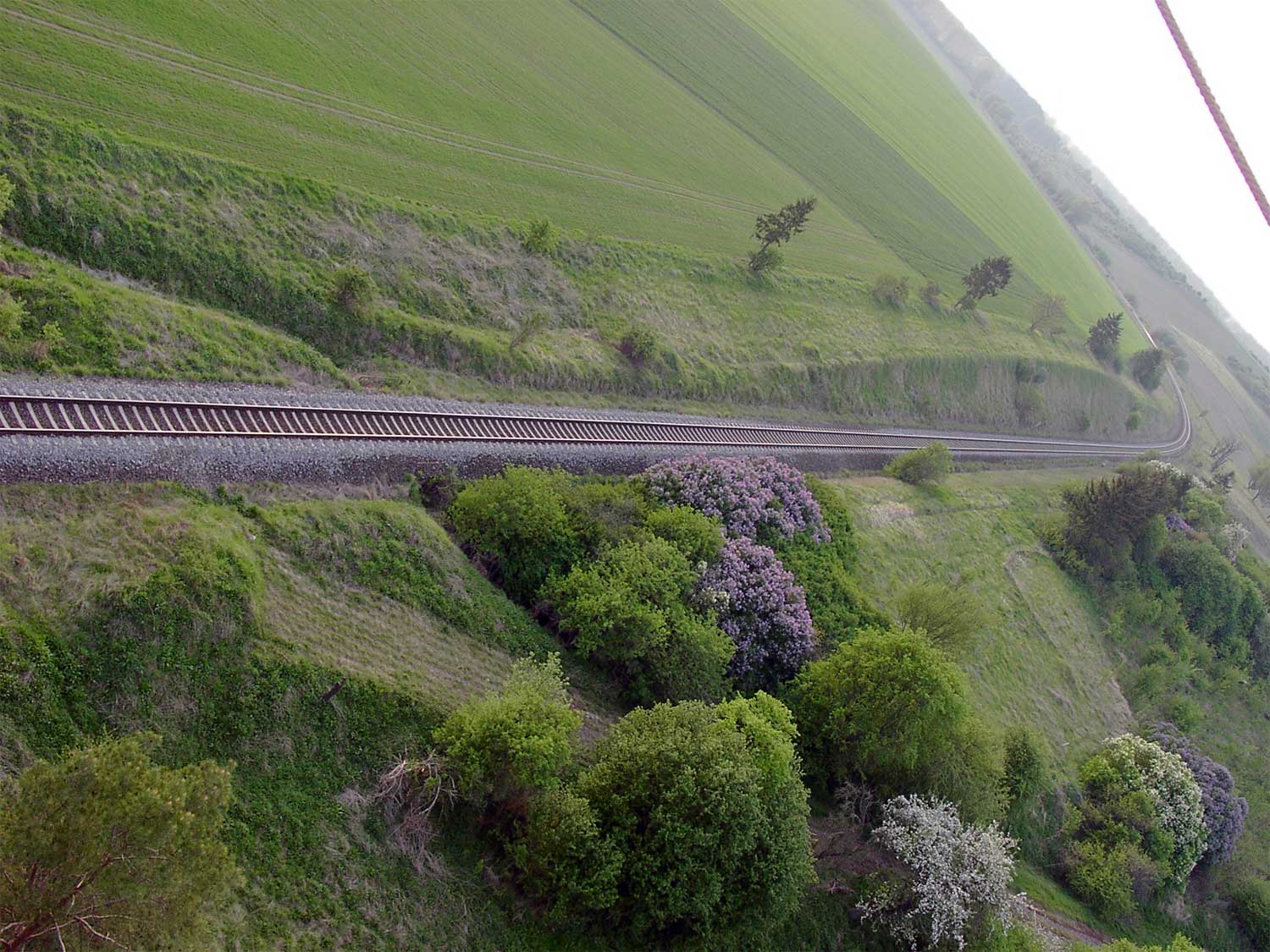

km 40,0
Aufnahme aus einem Heißluftballon
Anja Erbeck, Mai 2003

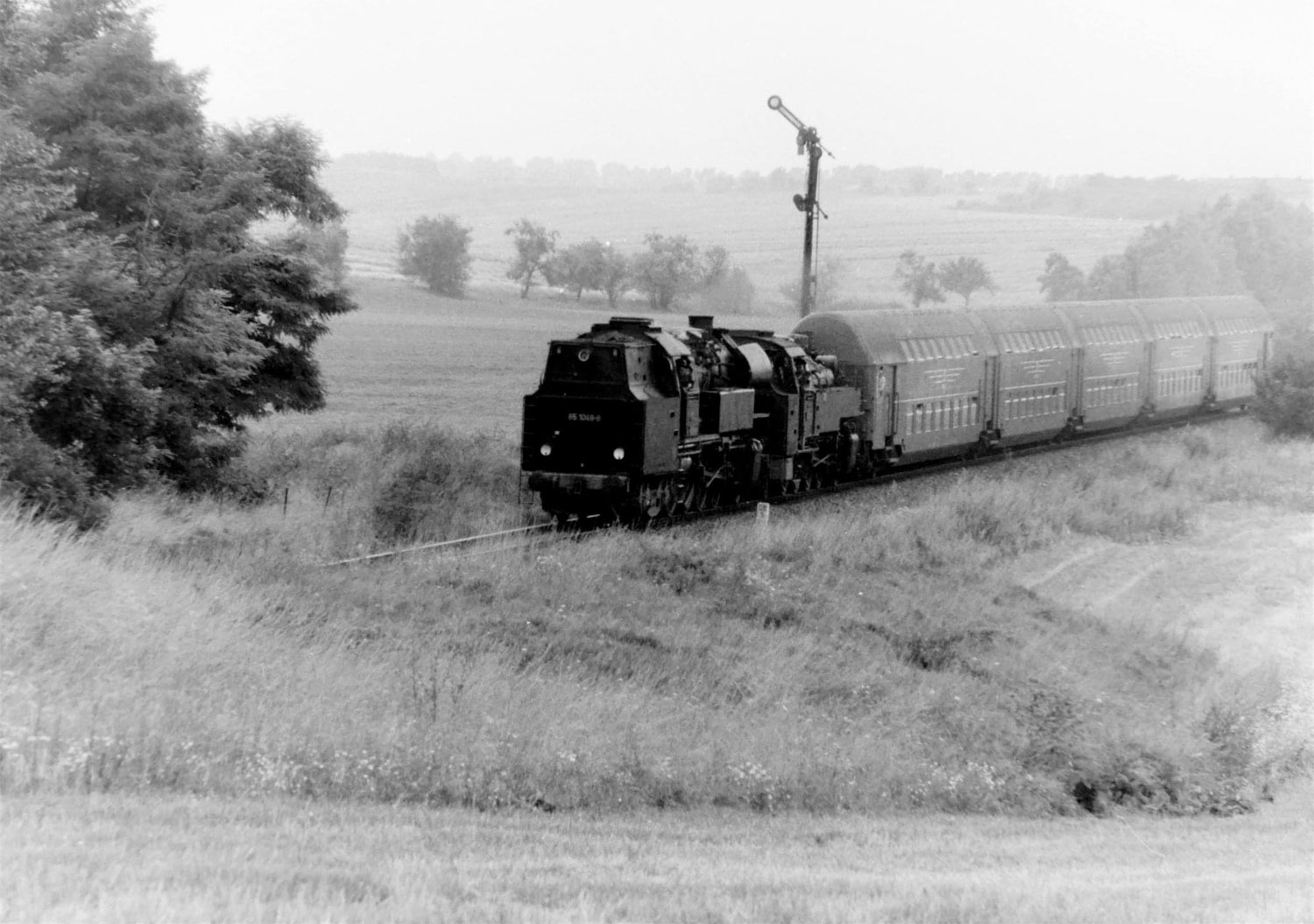

km 40,5 in Gangloffsömmern
65 1049 und 86 1501
Foto: Heiko Ifland, 06.08.1988
km 43,7 zwischen Gangloffsömmern und Straußfurt - 112 481
Foto: Ulli Brückl, 23.08.2020

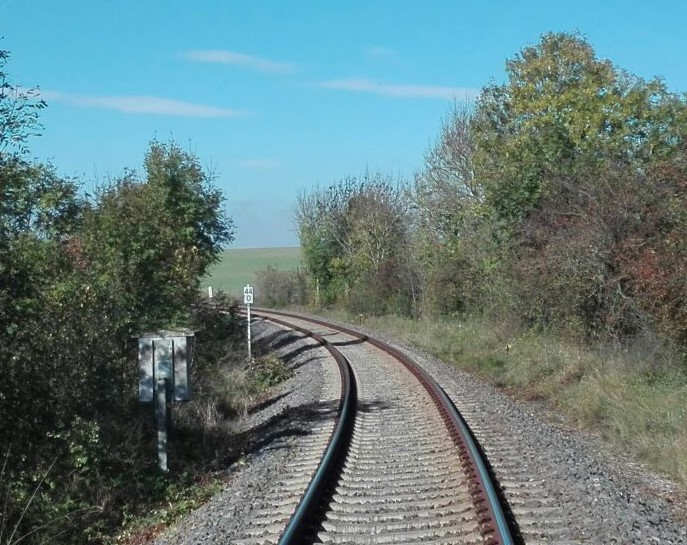

km 44,0 zwischen Gangloffsömmern und Straußfurt
Foto: Dietmar Levie, 17.10.2017
km 44,4 in Straußfurt
Foto: Dietmar Levie, 14.10.2017

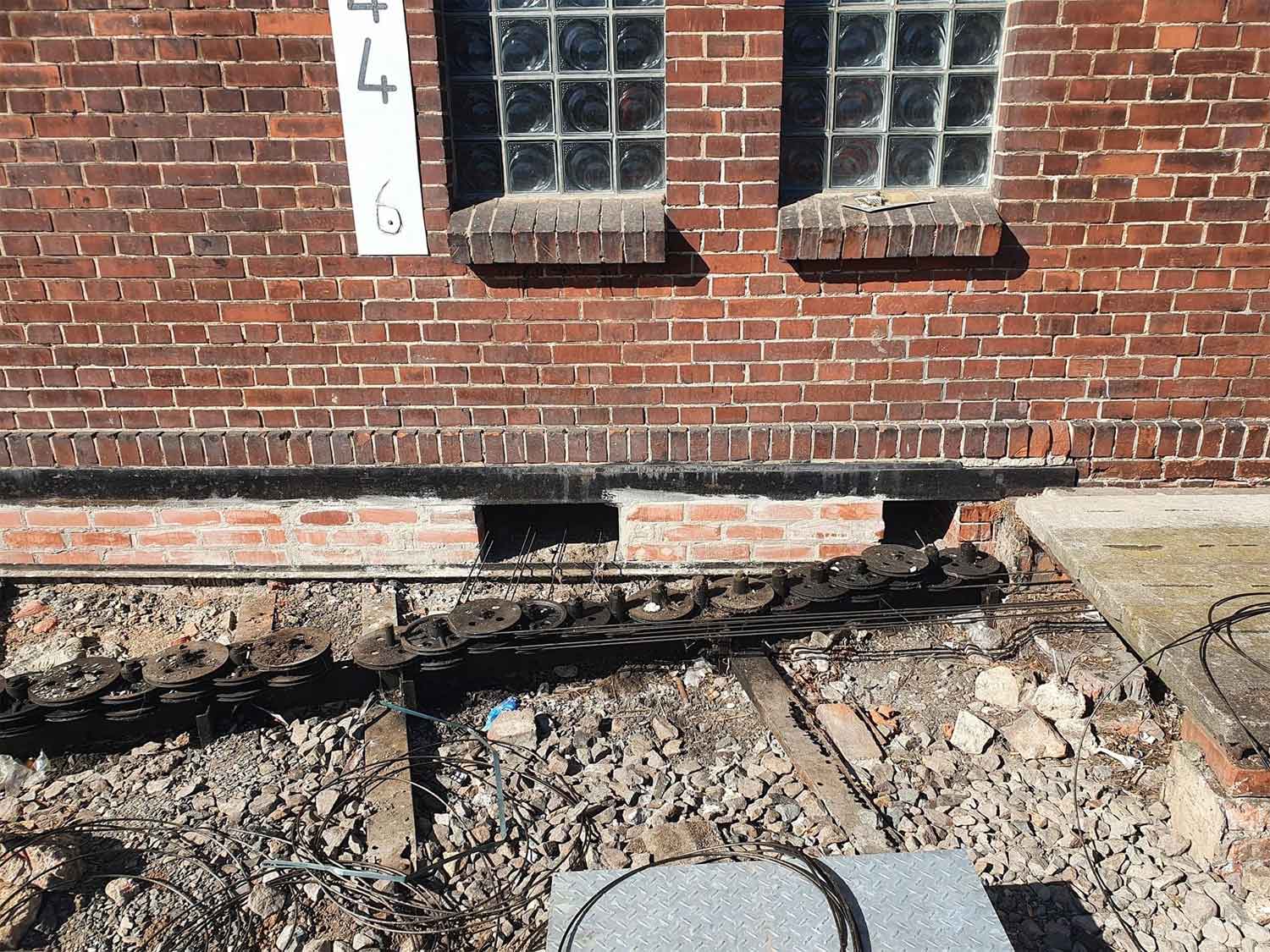

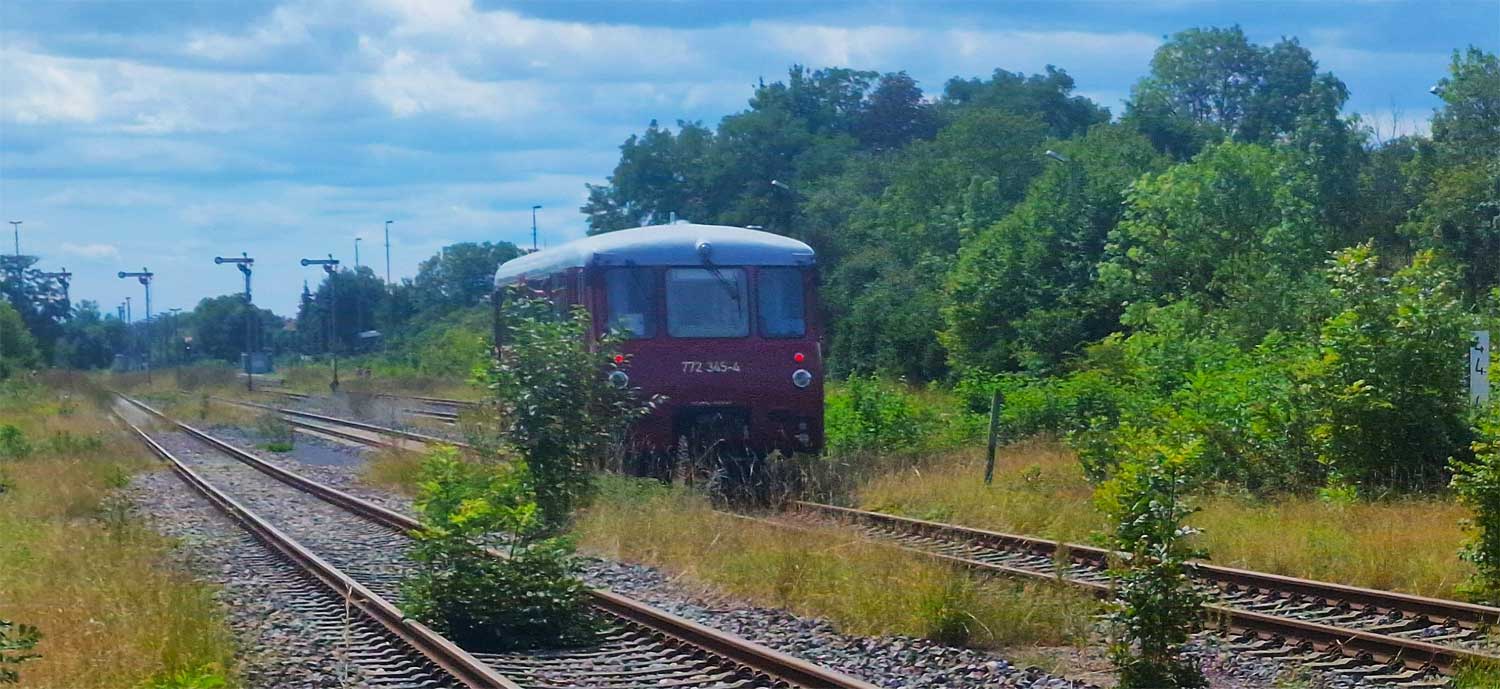

km 44,6 in Straußfurt am Stellwerk Sn
Foto: Ingo Kah, September 2020

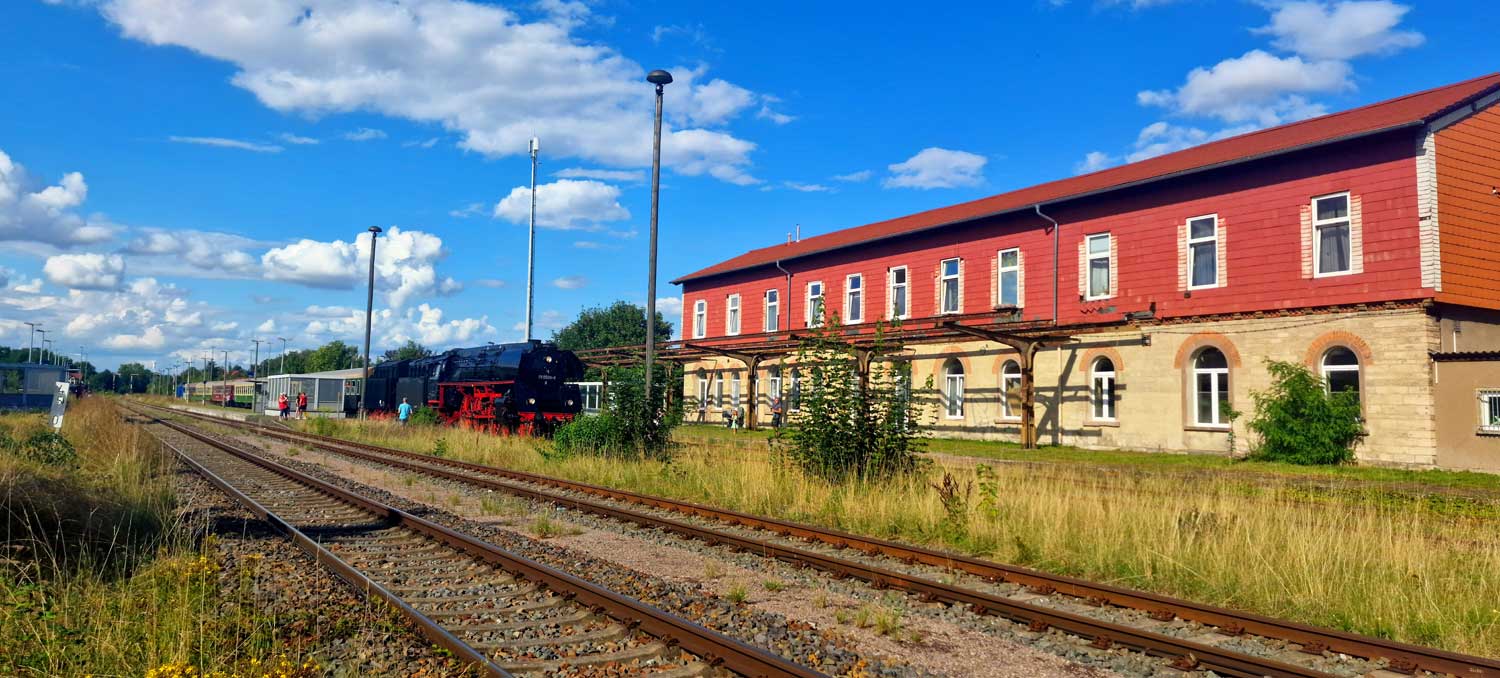

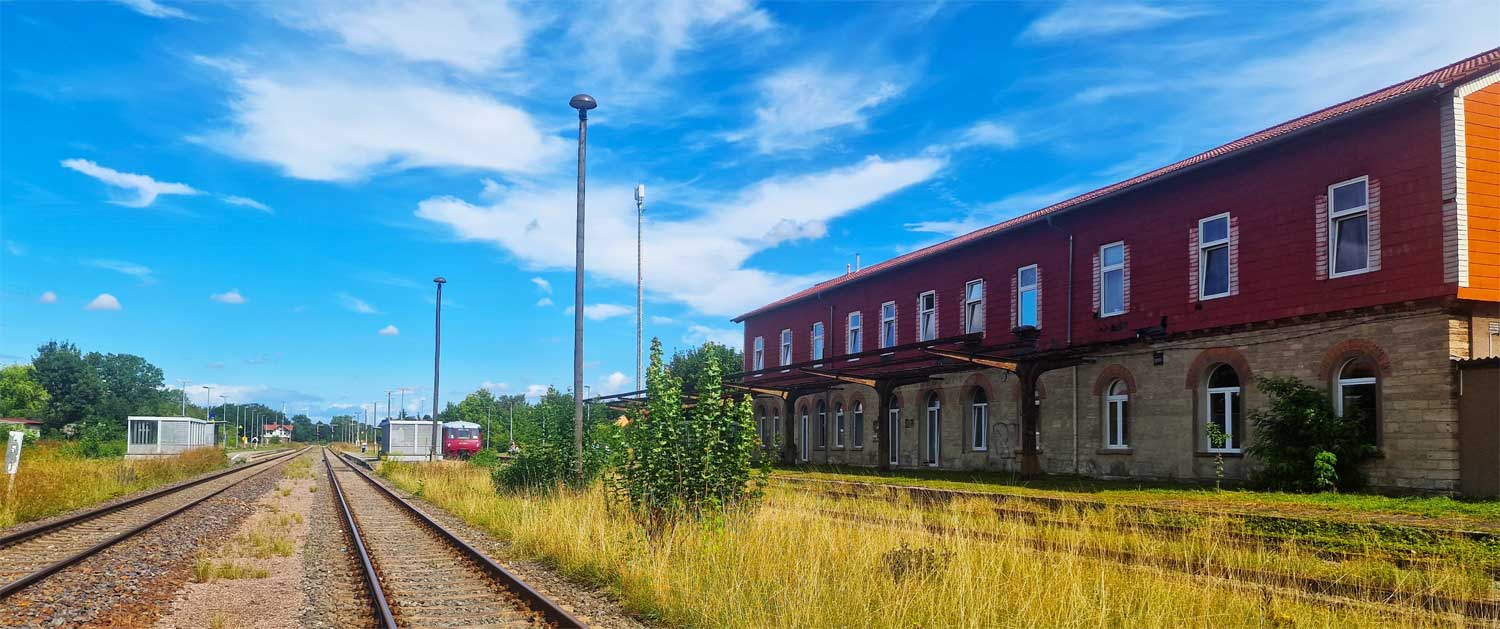

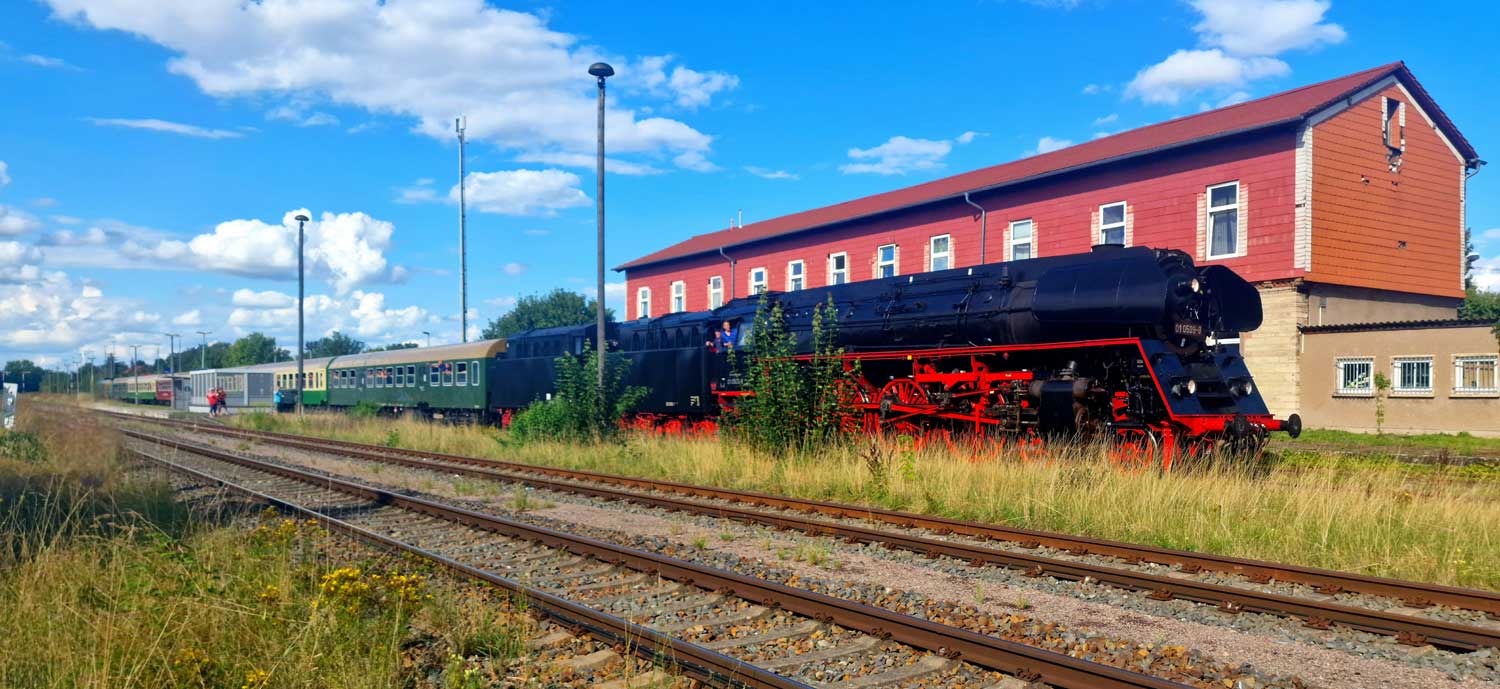

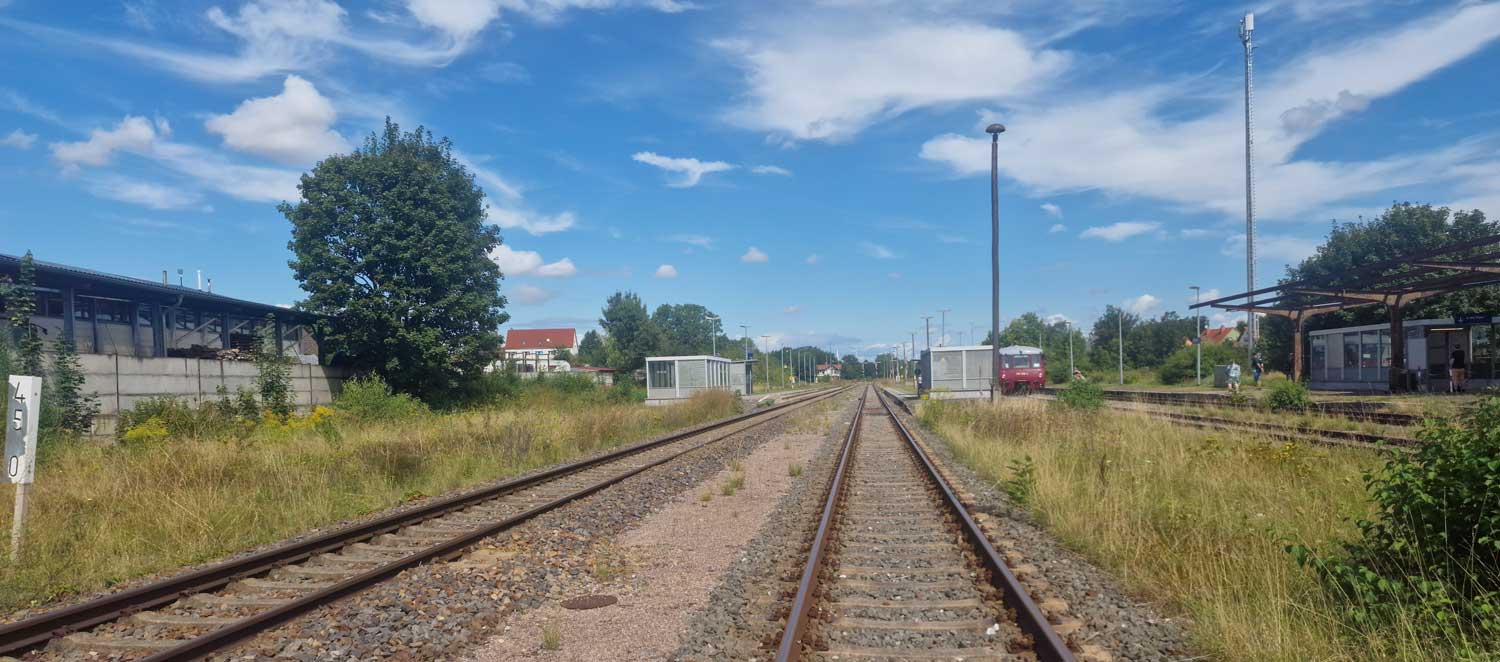

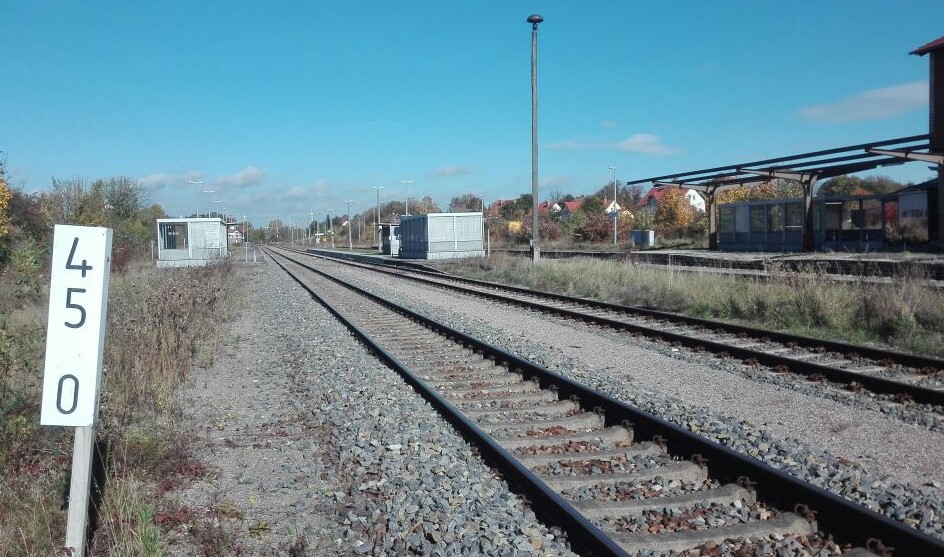

km 45,0 in Straußfurt
Foto: Dietmar Levie, 17.10.2017

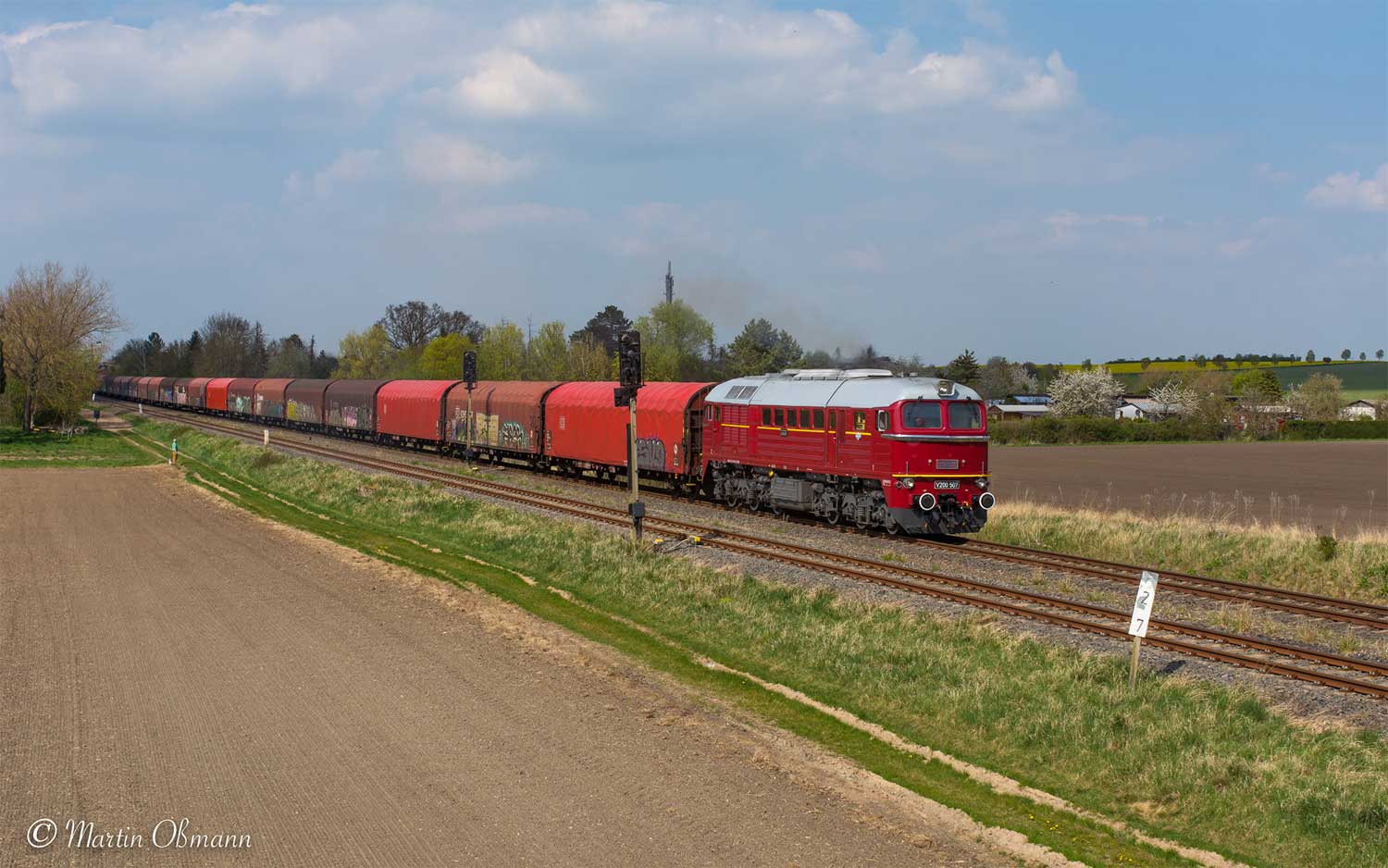

km 52,7 in Ringleben-Gebesee
V200 507
Foto: Martin Oßmann, April 2022

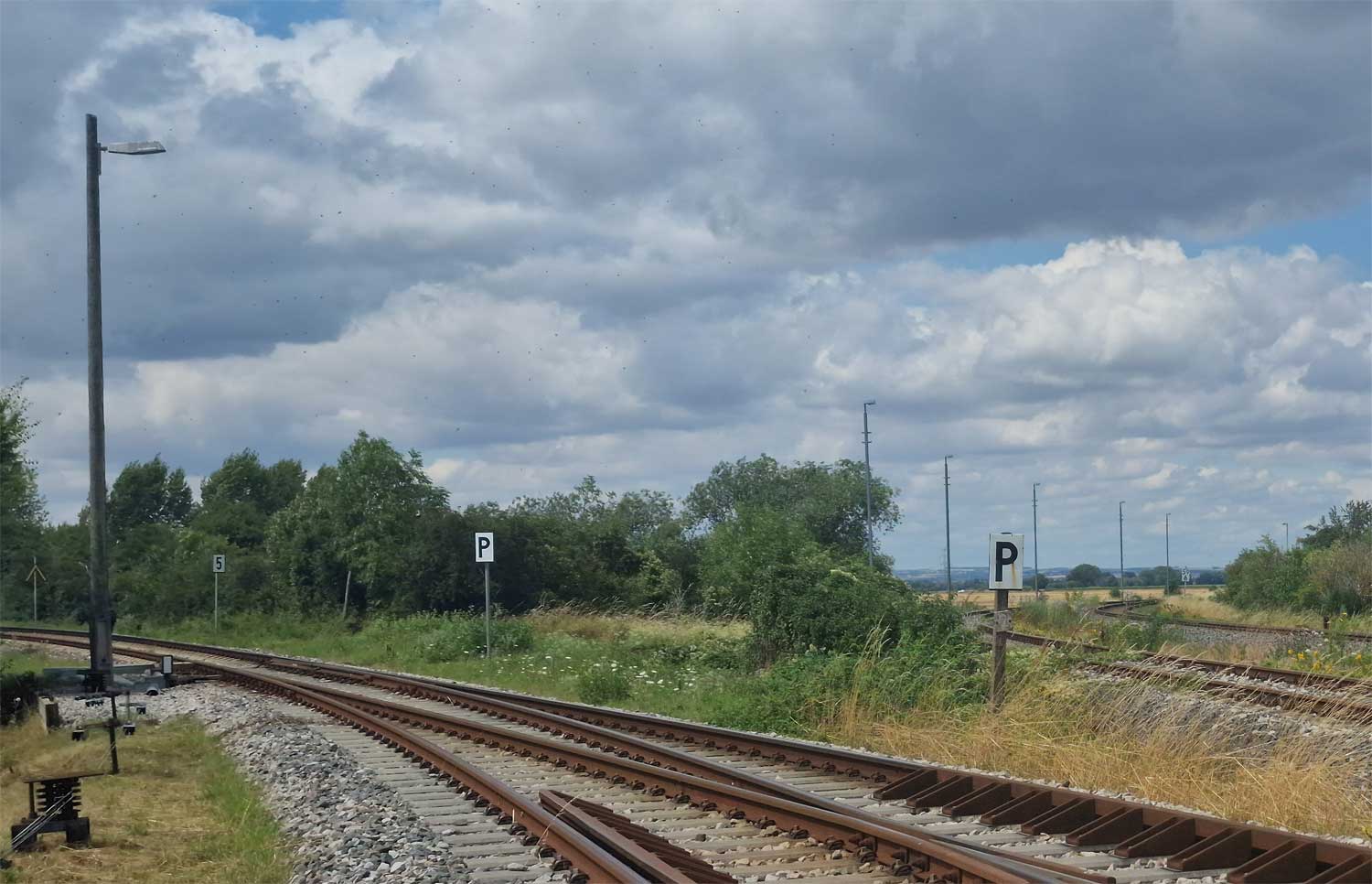

km 59,6 in Kühnhausen - Blick Richtung Wolkramshausen
Links die Strecke Kühnhausen - Döllstädt
Foto: Dietmar Levie, 26.07.2023
km 59,8 in Kühnhausen - Blick Richtung Erfurt
km 0,3 (rechts) gehört zur Strecke Kühnhausen - Döllstädt
Foto: Dietmar Levie, 26.07.2023

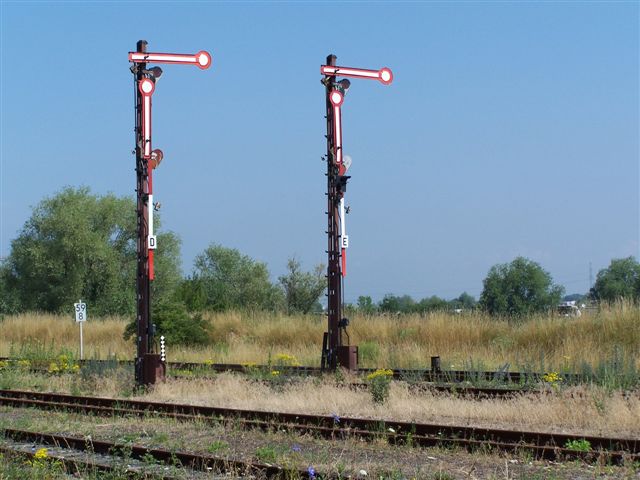

Bf Kühnhausen - Aufahrt Ri Wolkramshausen - km 59,8
Foto: Gerhard Albrecht, Juli 2006

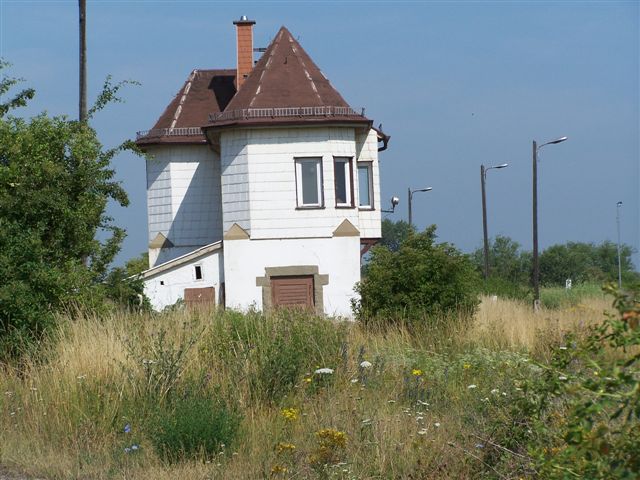

Bf Kühnhausen - Stw Kn
Foto: Gerhard Albrecht, Juli 2006

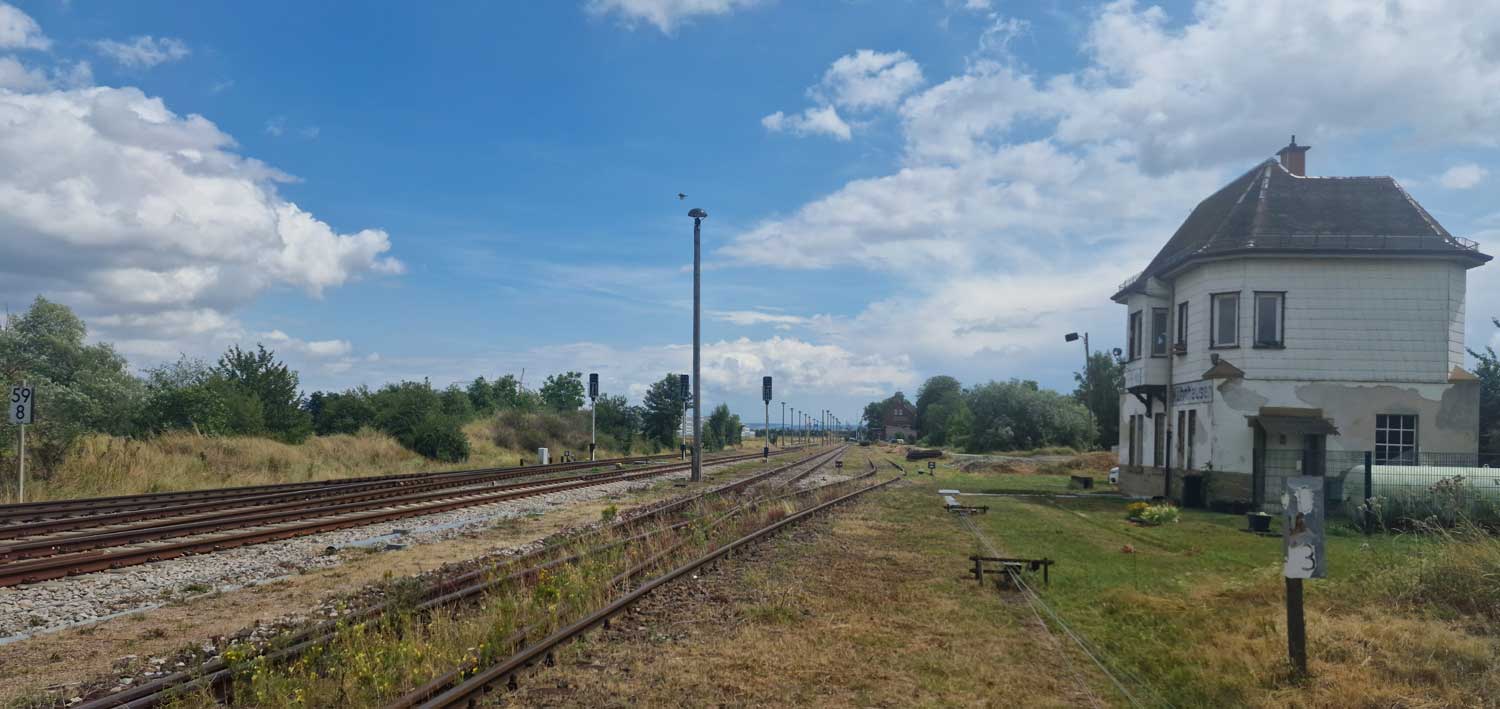

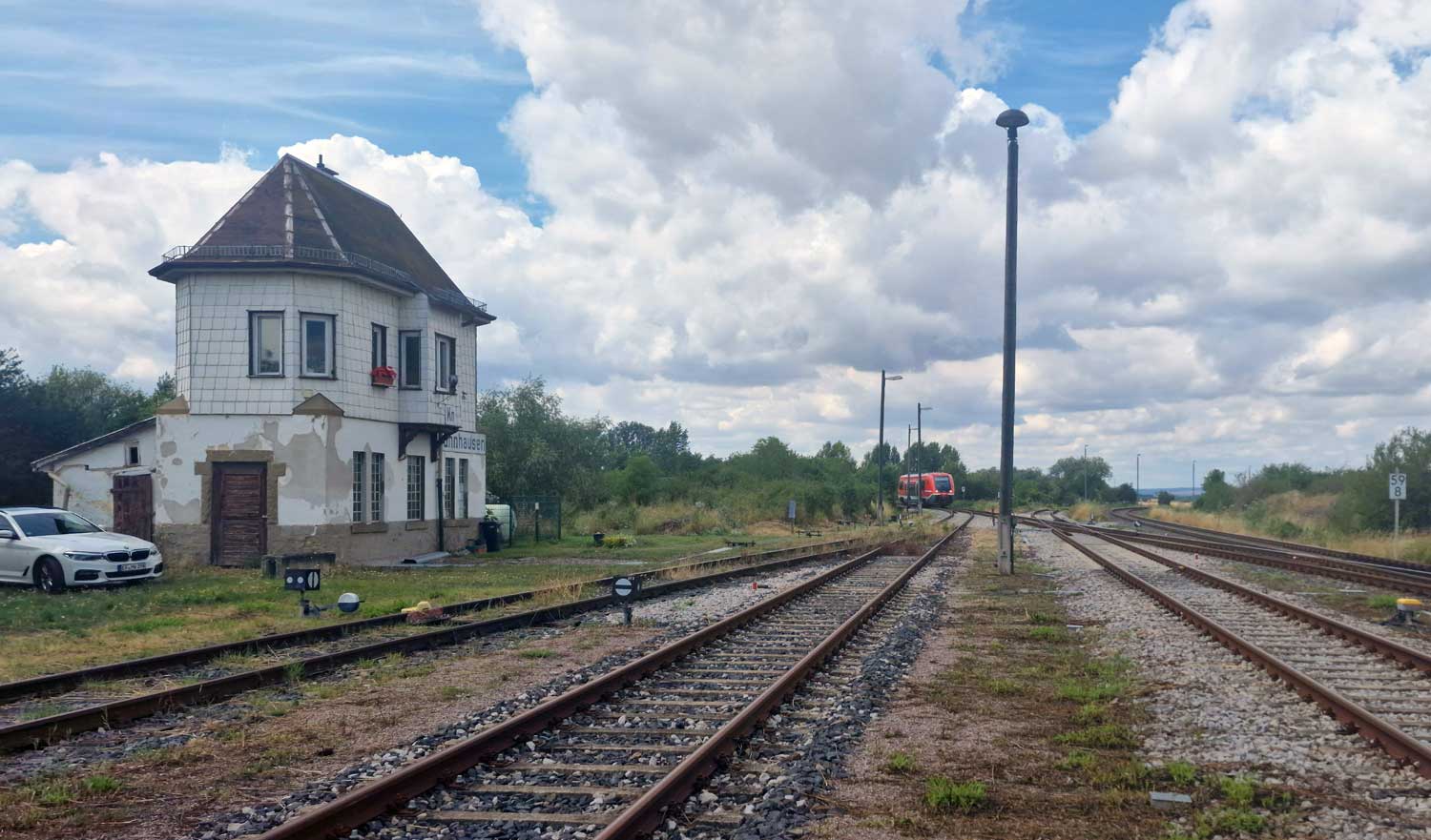

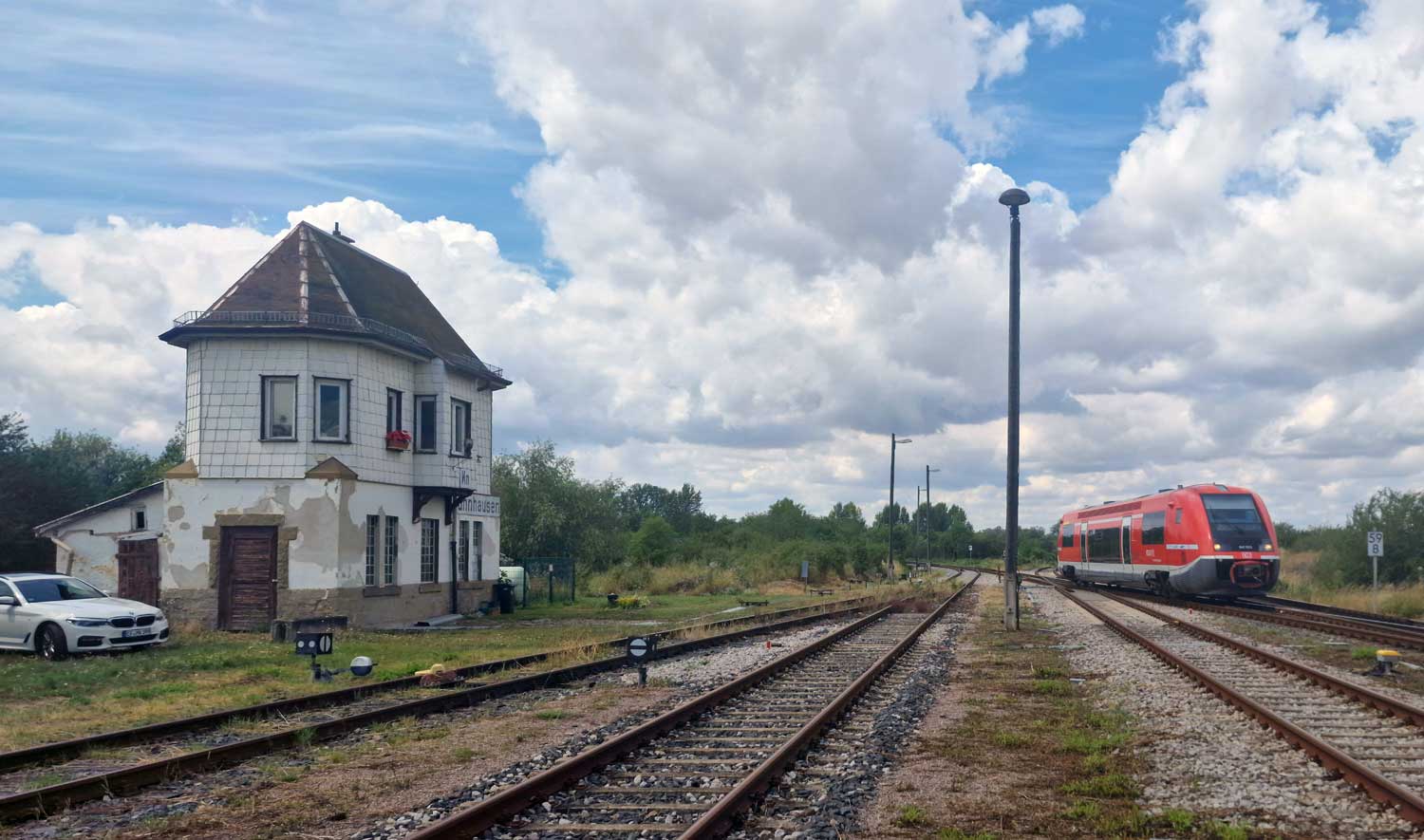

km 59,8 in Kühnhausen mit Stellwerk Kn - Blick Richtung Wolkramshausen
km 0,3 (links) gehört zur Strecke Kühnhausen - Döllstädt
Foto: Dietmar Levie, 26.07.2023
km 59,8 in Kühnhausen mit Stellwerk Kn - Blick Richtung Wolkramshausen
km 0,3 (links) gehört zur Strecke Kühnhausen - Döllstädt
Foto: Dietmar Levie, 26.07.2023

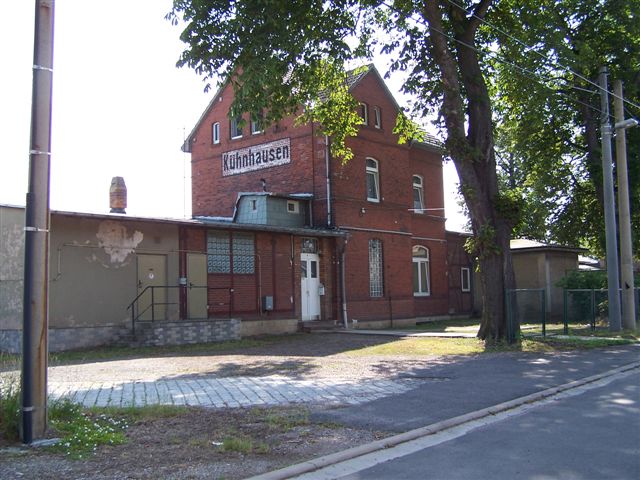

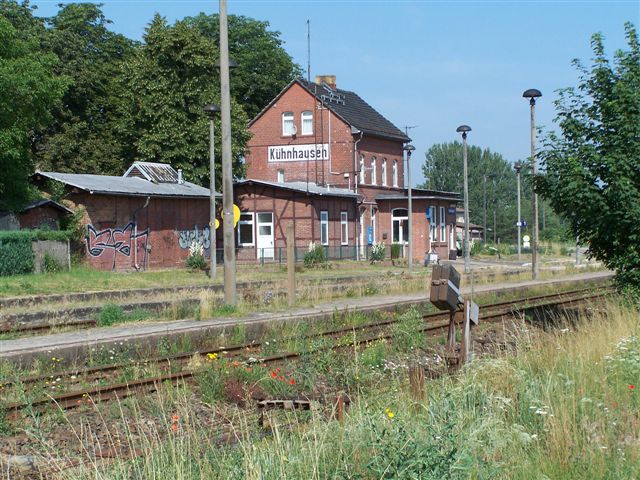

Bf Kühnhausen - Straßenseite
Foto: Gerhard Albrecht, Juli 2006
Bf Kühnhausen - Gleisseite
Foto: Gerhard Albrecht, Juli 2006

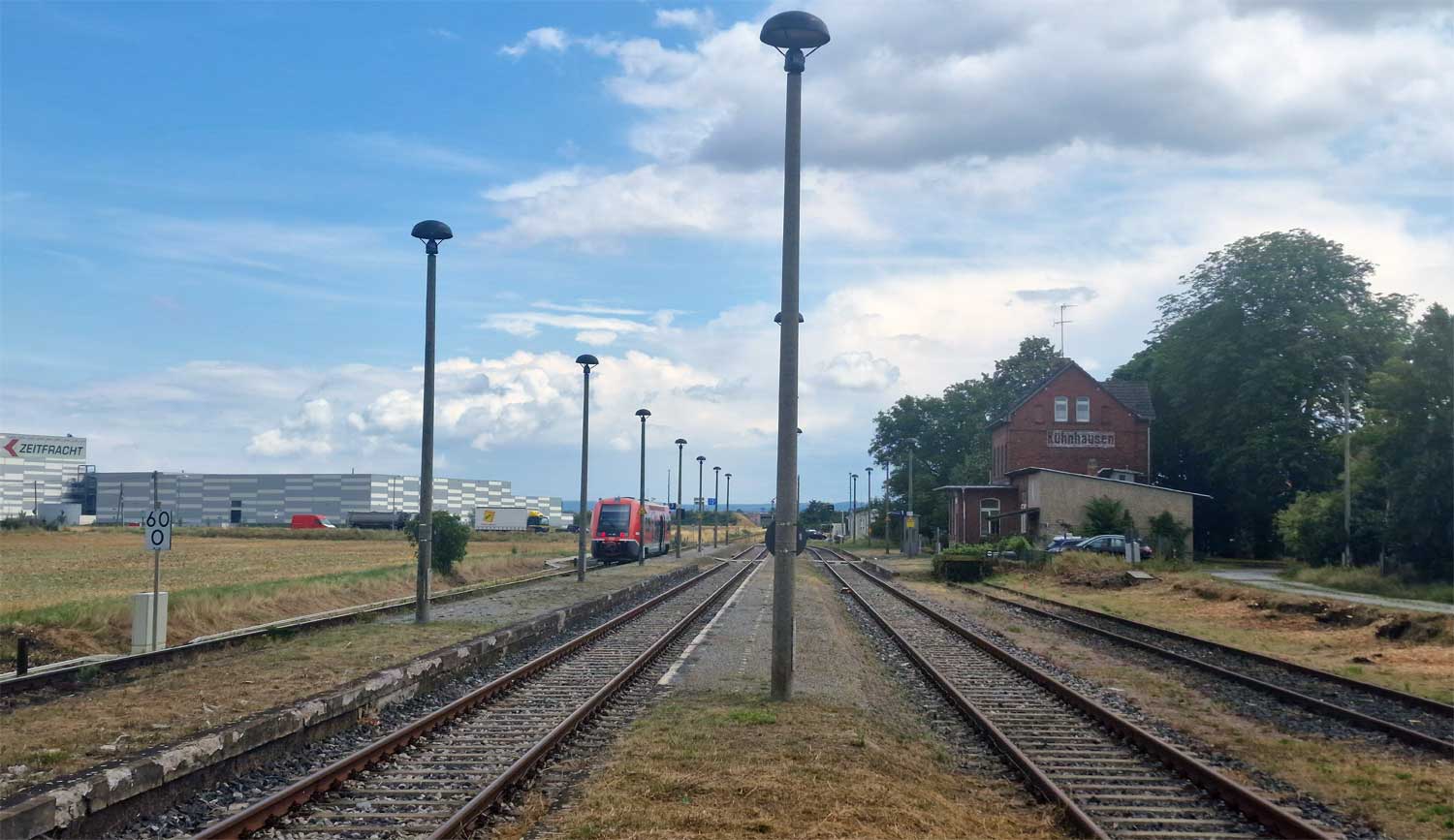

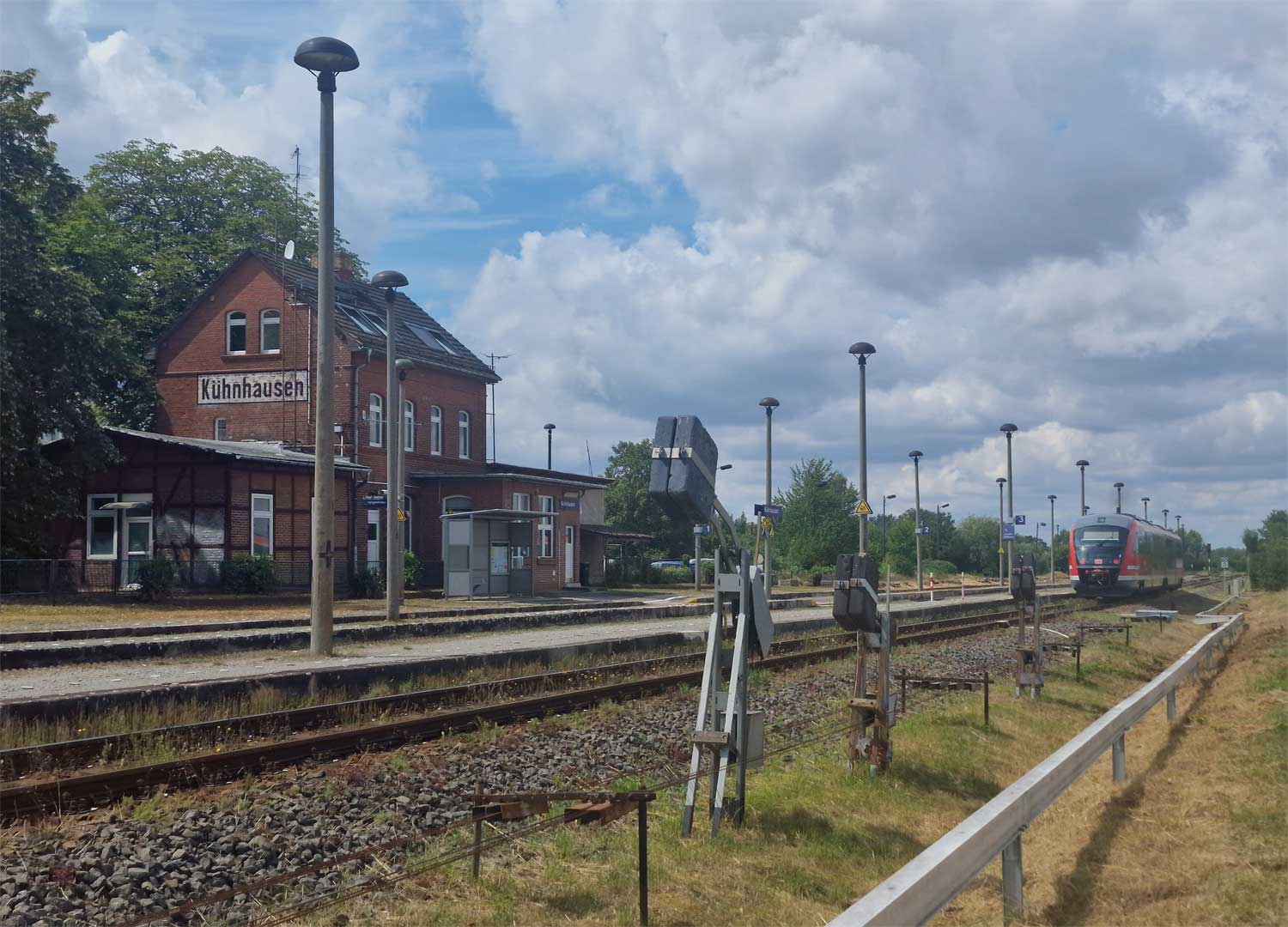

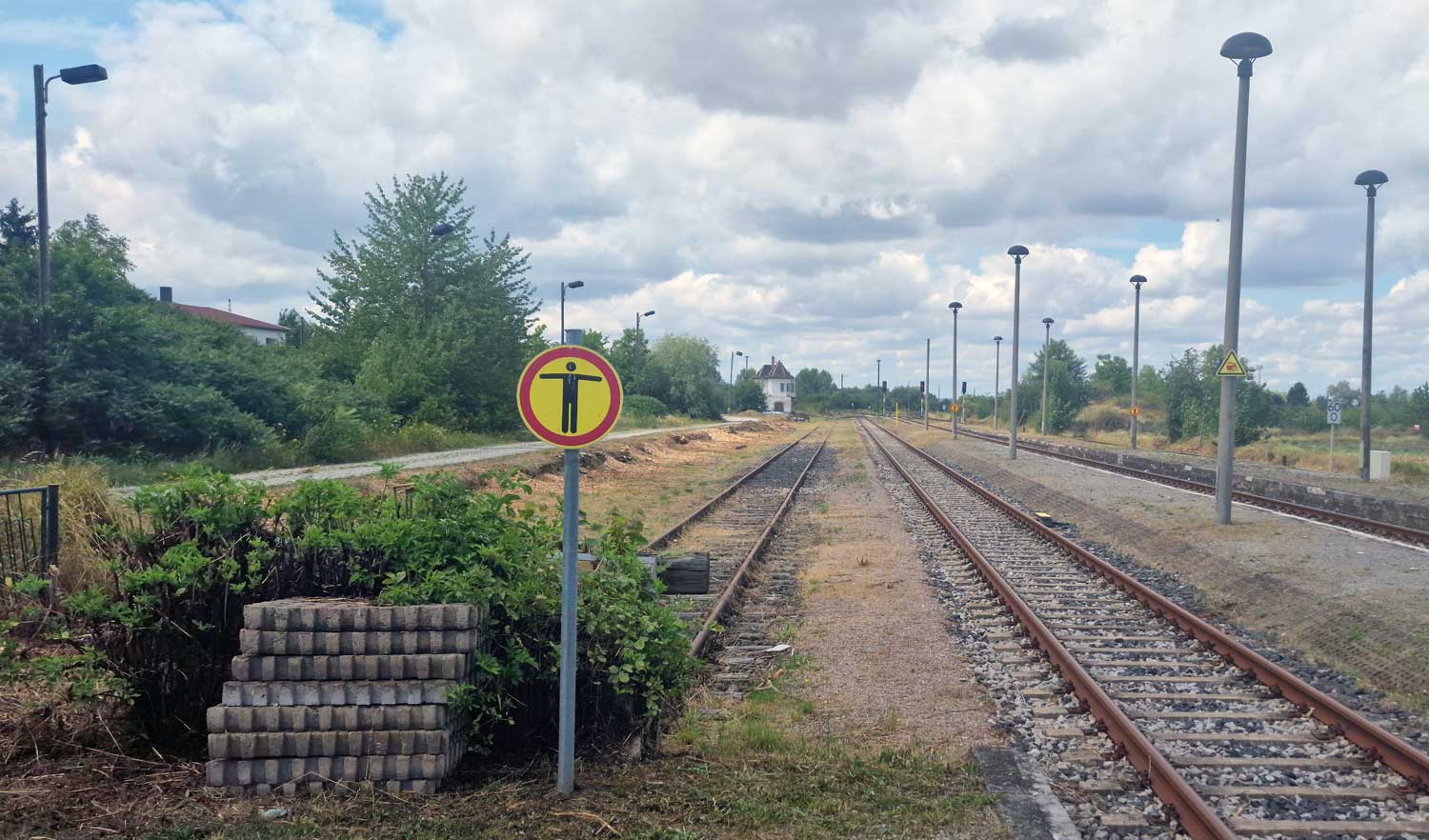

km 60,0 in Kühnhausen - Blick Richtung Erfurt
Foto: Dietmar Levie, 26.07.2023
km 60,0 in Kühnhausen - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 26.07.2023
km 60,0 in Kühnhausen - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 26.07.2023

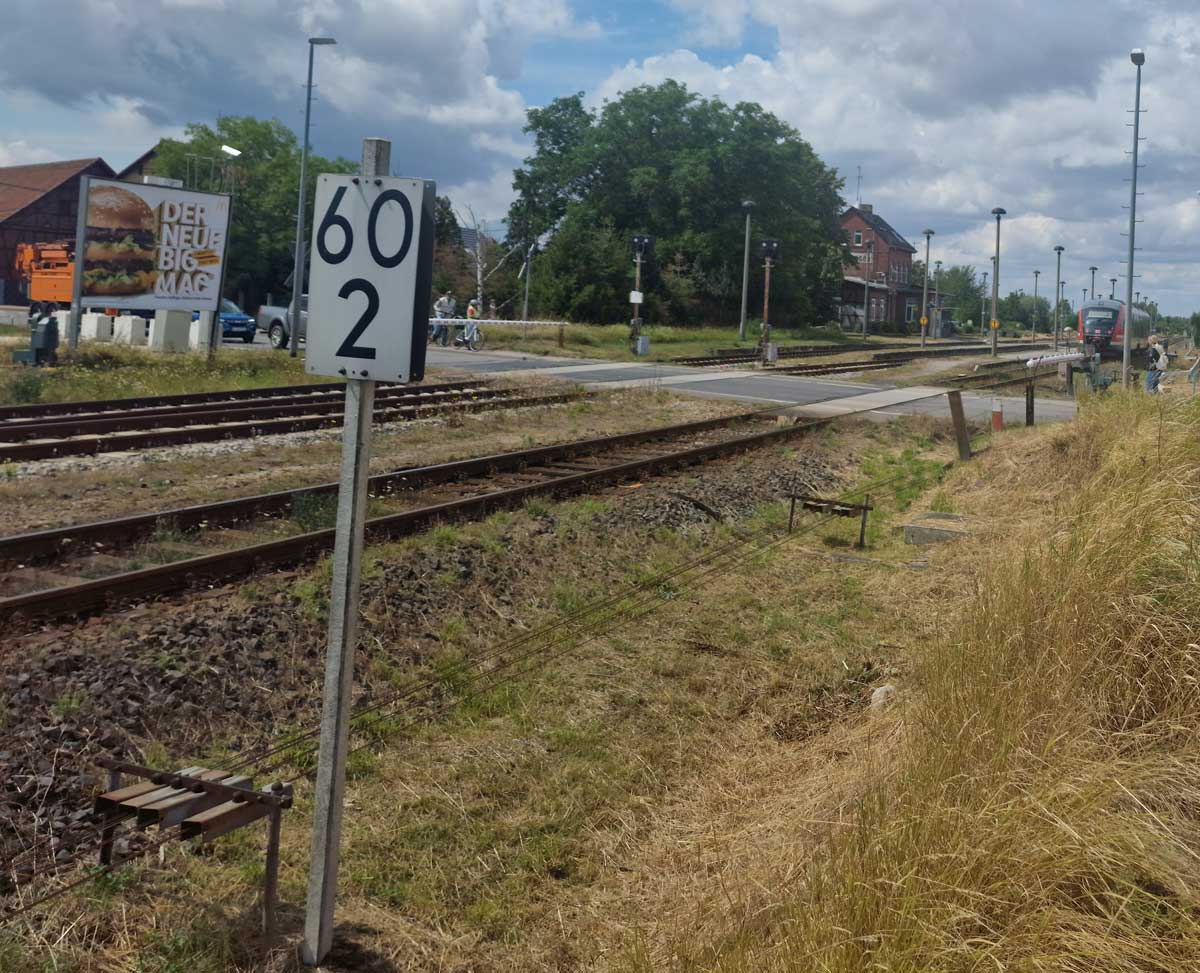

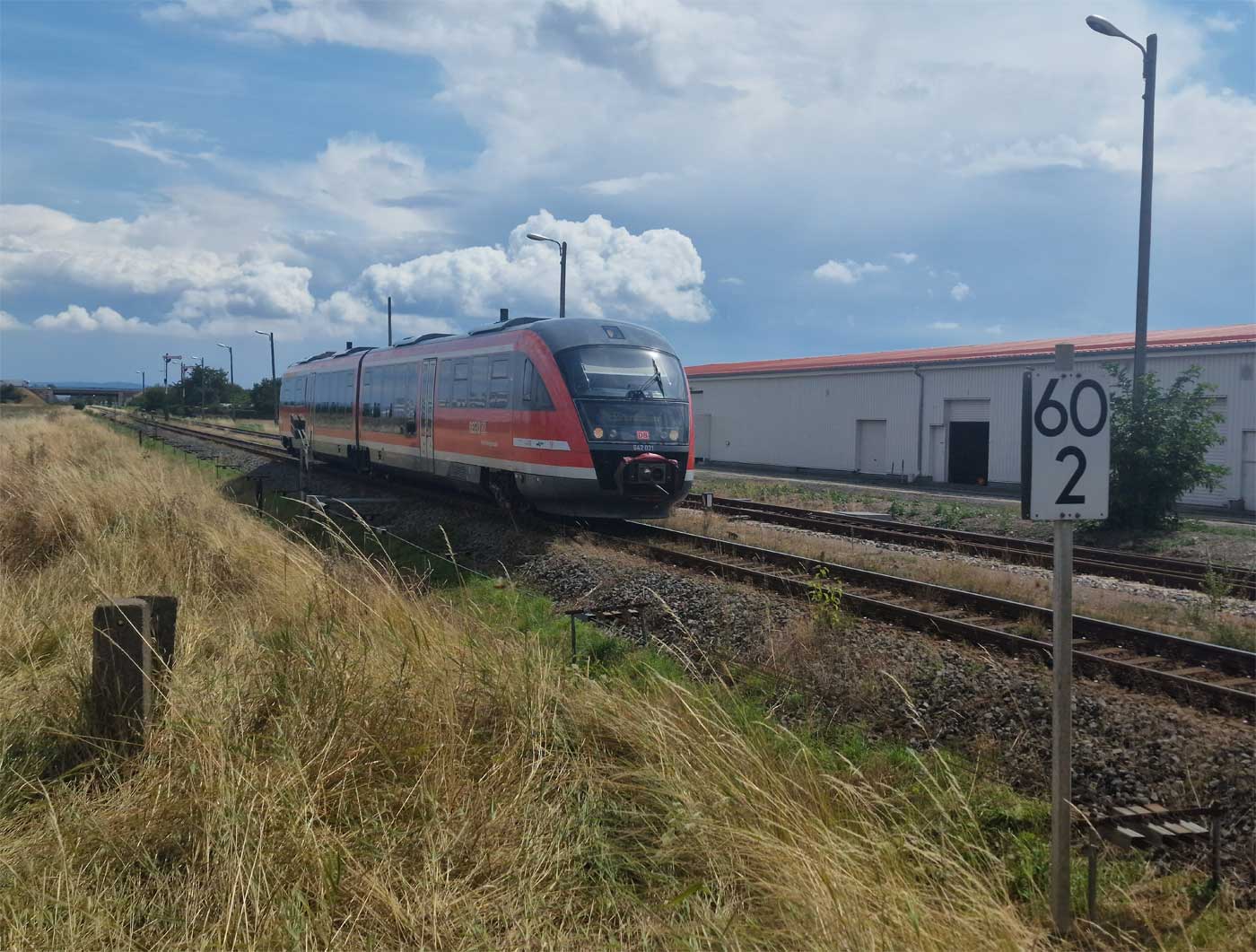

km 60,2 in Kühnhausen - Blick Richtung Erfurt
Foto: Dietmar Levie, 26.07.2023
km 60,2 in Kühnhausen - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 26.07.2023
km 60,2 in Kühnhausen - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 26.07.2023

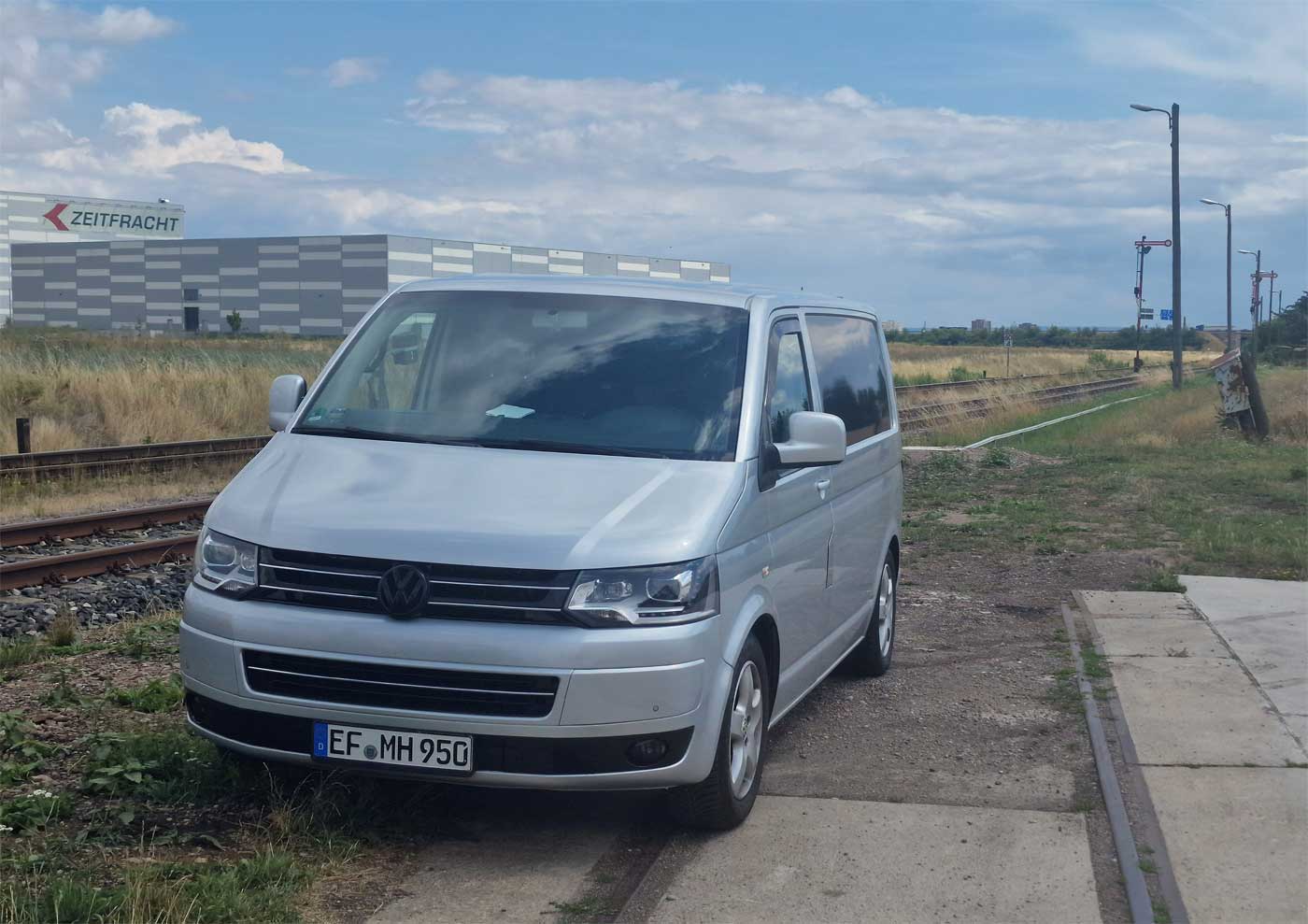

km 60,4 in Kühnhausen - Blick Richtung Erfurt
Foto: Dietmar Levie, 26.07.2023

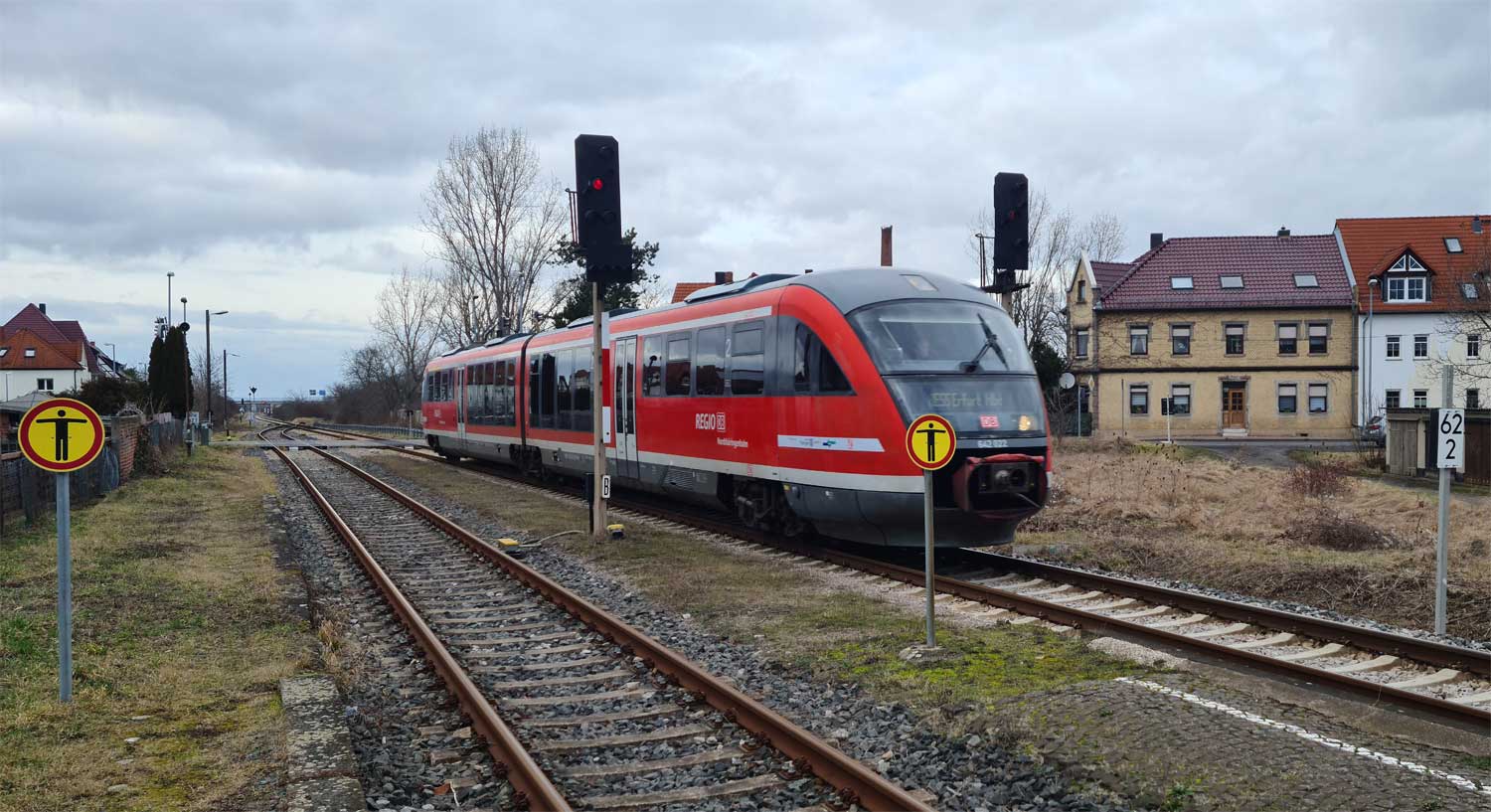

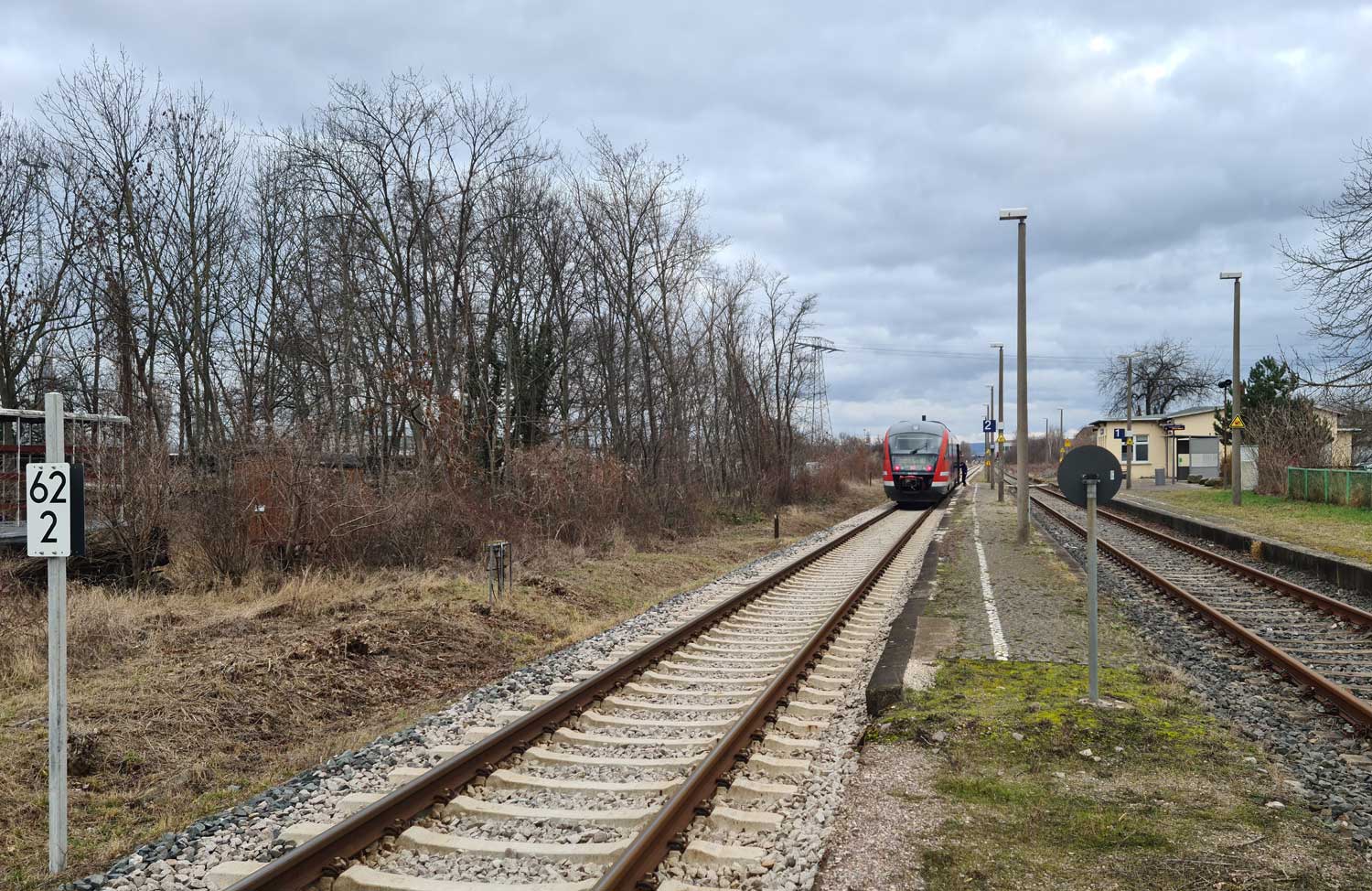

km 62,2 in Gispersleben - Blick Richtung Erfurt
Foto: Dietmar Levie, 05.02.2022
km 62,2 in Gispersleben - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 05.02.2022

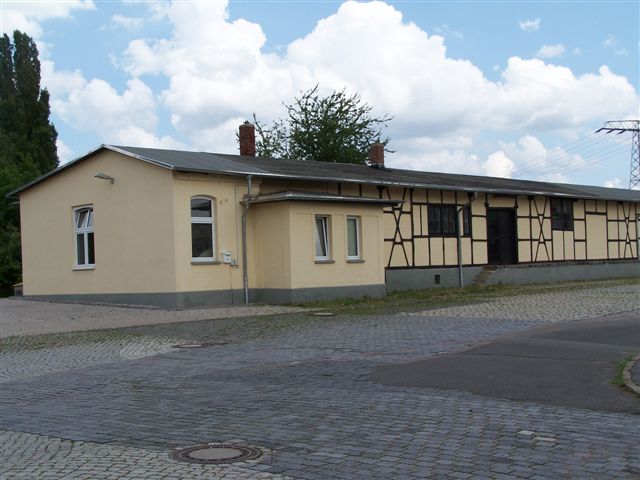

Bf Gispersleben - Straßenseite
Foto: Gerhard Albrecht, Juli 2006

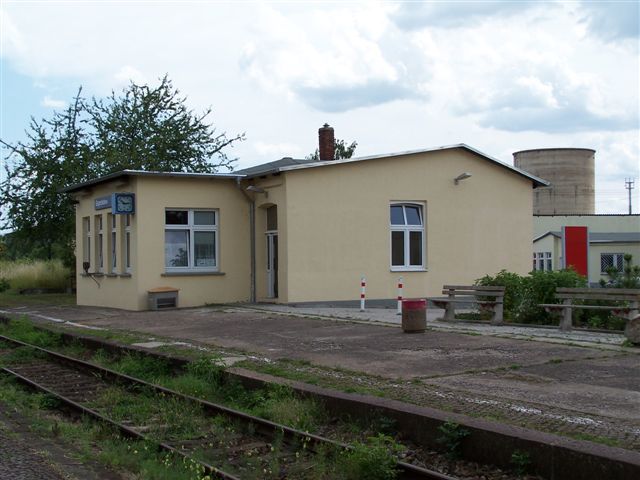

Bf Gispersleben - Gleisseite
Foto: Gerhard Albrecht, Juli 2006

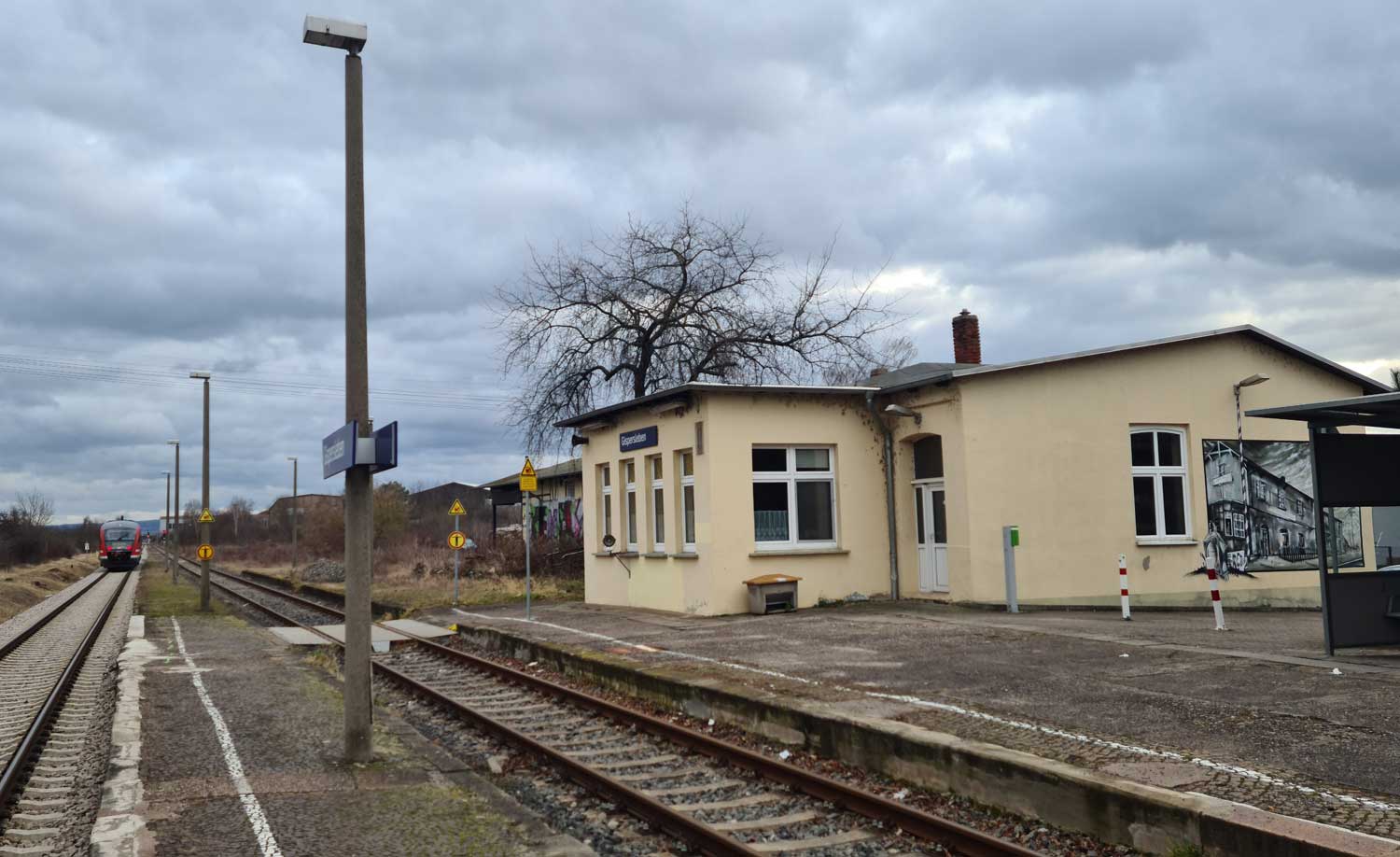

Gispersleben - Blick Richtung Erfurt
Foto: Dietmar Levie, 05.02.2022

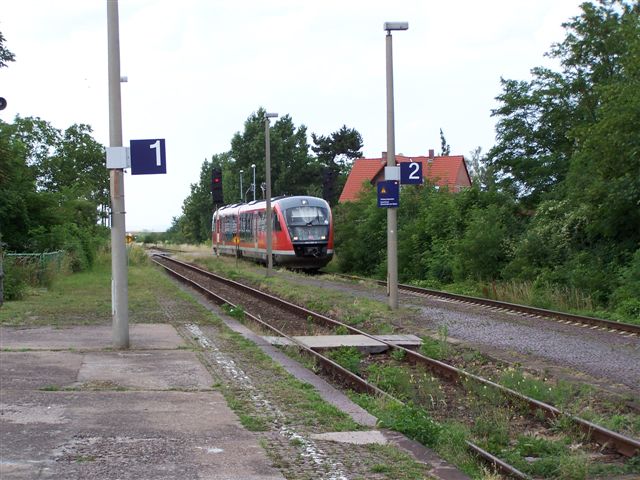

Bf Gispersleben - Blick Ri Wolkramshausen
Foto: Gerhard Albrecht, Juli 2006
Bf Gispersleben - Laderampe
Foto: Gerhard Albrecht, Juli 2006
km 62,6 in Gispersleben - Blick Richtung Erfurt
Foto: Dietmar Levie, 05.02.2022

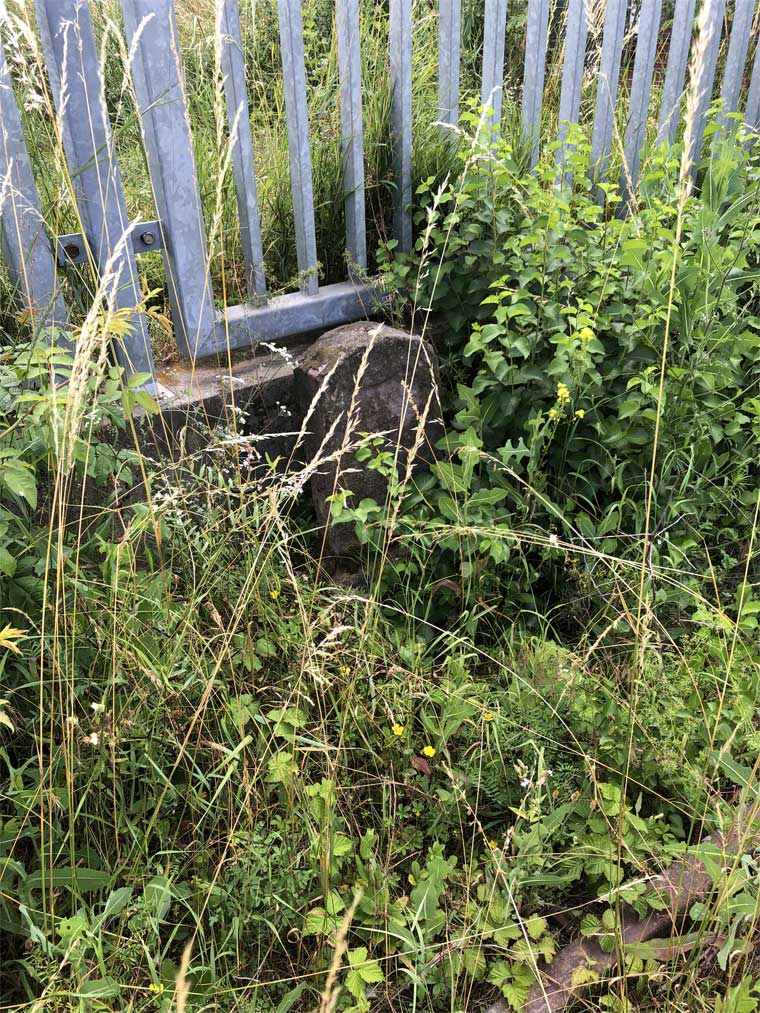

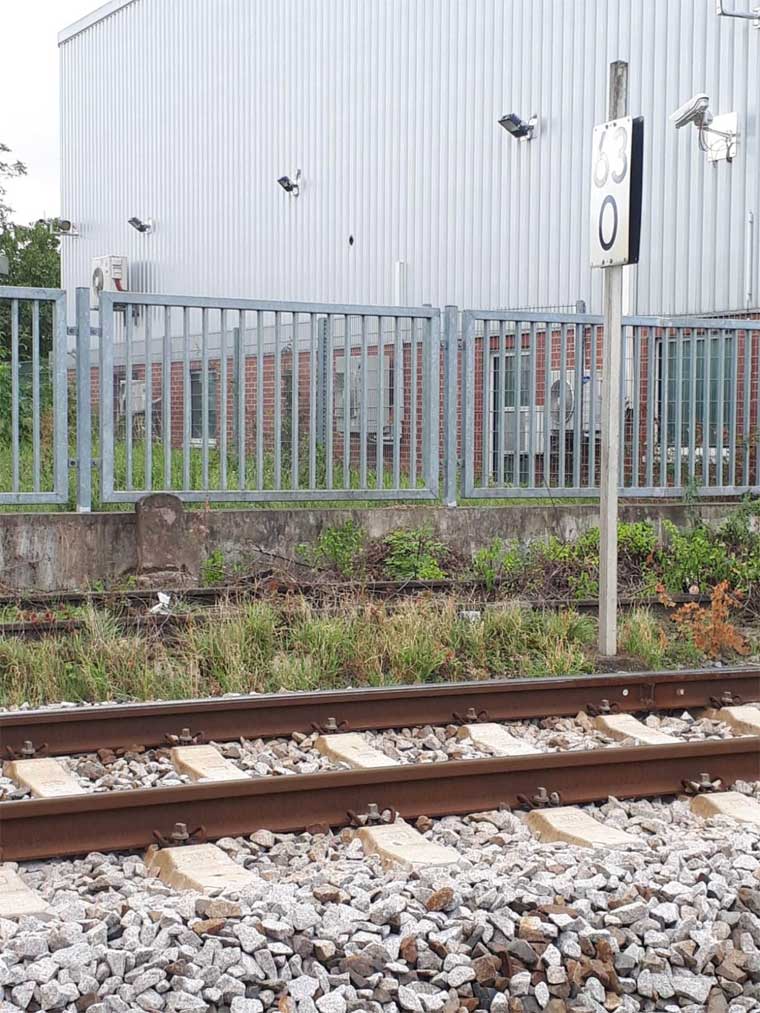

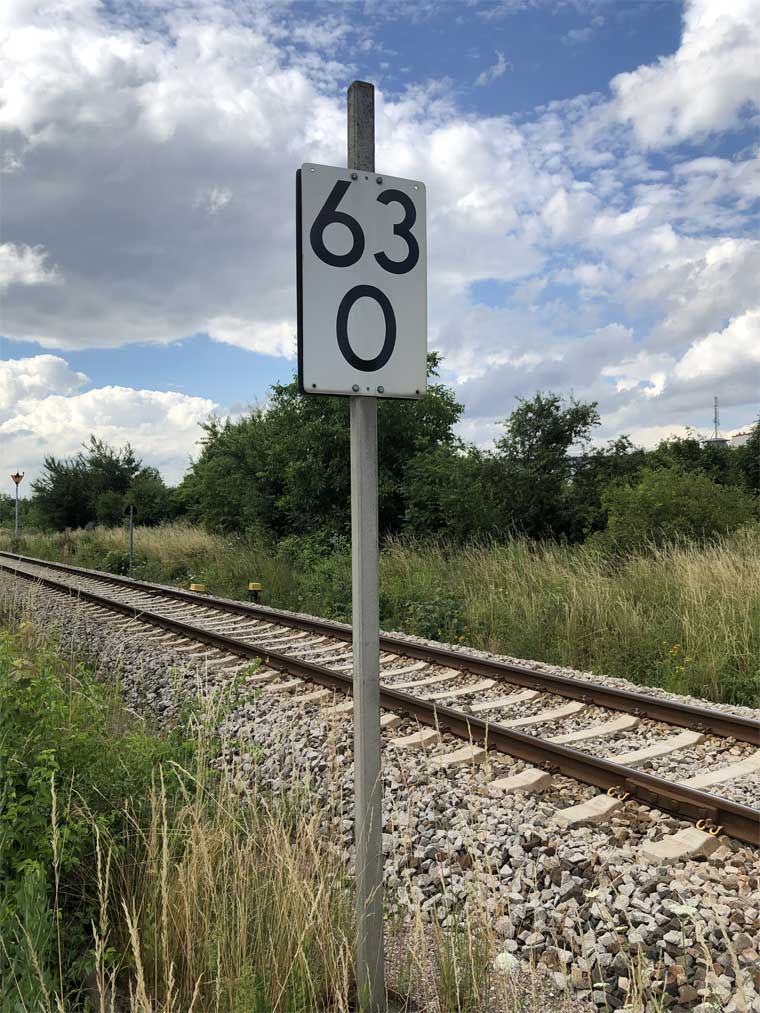

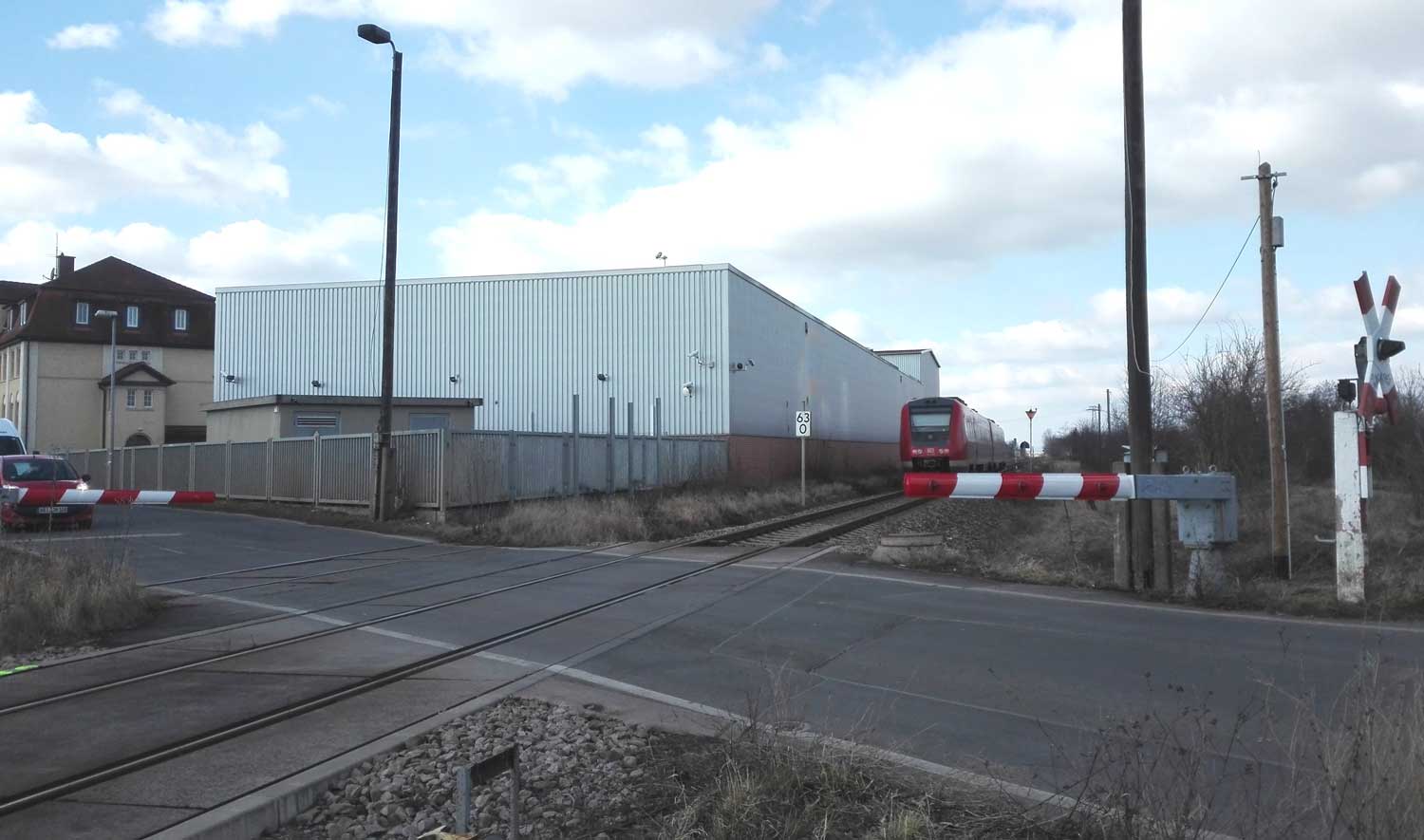

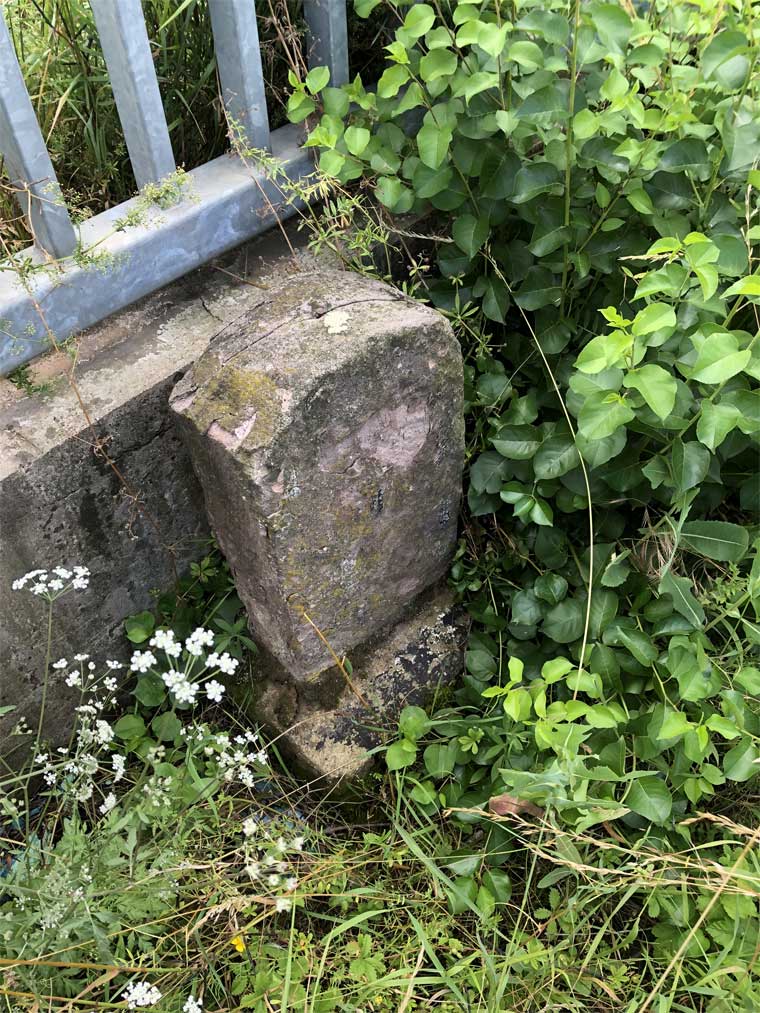

km 63,0 zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: Dietmar Levie, 2018
km 63,0 zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: Dietmar Levie, 2018
km 63,0 (Stein und Tafel) zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: Alexander Lier, 12.10.2020
km 63,0 zwischen Erfurt-Gispersleben und Erfurt Nord - Blick Richtung Wolkramshausen
Foto: 07.07.2021
km 63,0 (Stein) zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: 07.07.2021
km 63,0 (Stein) zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: 07.07.2021
km 63,0 (Stein) zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: 07.07.2021
km 63,2 zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: Dietmar Levie, 2018
km 63,4 zwischen Erfurt-Gispersleben und Erfurt Nord
Foto: Dietmar Levie, 2018
km 63,6 zwischen Erfurt-Gispersleben und Erfurt Nord - 241 697
Foto: Frank Thomas, 26.07.2017
km 64,0 in Erfurt Nord
Foto: Dietmar Levie, 2017
km 64,2 in Erfurt Nord
Foto: Dietmar Levie, 2017
km 64,2 in Erfurt Nord
Foto: Dietmar Levie, 2017
km 64,2 in Erfurt Nord
Foto: Dietmar Levie, 2017
km 64,4 in Erfurt Nord
Foto: Dietmar Levie, 2017
km 64,4 in Erfurt Nord
Foto: Dietmar Levie, 2017
km 64,4 in Erfurt Nord
Foto: Dietmar Levie, 2017
Bf Erfurt Nord
Rechts das Gleis Ri Wolkramshausen, links Ri Nottleben
Foto: Gerhard Albrecht, Juli 2006
Bf Erfurt Nord - Stw W1
Foto: Gerhard Albrecht, Juli 2006
km 64,6 im Bf Erfurt Nord - ER 20-2007 mit einem Güterzug
Foto: Veit Peterhänsel, 07.03.2009
Bf Erfurt Nord - Gleisseite
Foto: Gerhard Albrecht, Juli 2006
Bf Erfurt Nord - Gleisseite - km 65,2
Zur Gleisseite die richtige Schreibweise: Erfurt Nord
An der Stirnseite die falsche Schreibweise: Erfurt-Nord
Foto: Dietmar Levie, 2017
Bf Erfurt Nord - Straßenseite
Foto: Gerhard Albrecht, Juli 2006
Altes Bahnhofsgebäude in Erfurt Nord
Foto: Gerhard Albrecht, Juli 2006
km 65,2 in Erfurt Nord - Blick Richtung Erfurt Hbf
Foto: Dietmar Levie, 01.10.2021
km 65,2 in Erfurt Nord - Blick Richtung Erfurt Hbf
An der Stirnseite die falsche Schreibweise: Erfurt-Nord
Foto: Dietmar Levie, 01.10.2021
km 65,2 in Erfurt Nord - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 01.10.2021
km 65,2 in Erfurt Nord - Blick Richtung Erfurt Hbf
202 232
An der Stirnseite die falsche Schreibweise: Erfurt-Nord
Foto: Wolf-Dietmar Loos, 21.09.1993
km 65,3 in Erfurt Nord - Blick Richtung Wolkramshausen
65 1049
Foto: Heiko Ifland, August 1989
km 65,3 in Erfurt Nord - Blick Richtung Wolkramshausen
Foto: Jens Schneider, 2013
km 65,3 am Bf Erfurt Nord
Foto: Jens Schneider, 2013
km 65,4 in Erfurt Nord - Blick Richtung Erfurt Hbf
Foto: Dietmar Levie, 01.10.2021
km 65,4 in Erfurt Nord - Blick Richtung Wolkramshausen
Foto: Dietmar Levie, 01.10.2021
Abzw Eln
15.04.2005
km 66,8 am Abzw Eln
15.04.2005
km 67,5 in Erfurt Leipziger Straße
Rätsel gibt das Rohr im Kilometerstein auf
Foto: Jens Schneider, 08.05.2017
km 67,5 in Erfurt Leipziger Straße
Rätsel gibt das Rohr im Kilometerstein auf
Foto: Jens Schneider, 08.05.2017
km 67,6 in Erfurt Leipziger Straße
Gleise von links nach rechts:
